可倾角调节式机床工装工作台结构

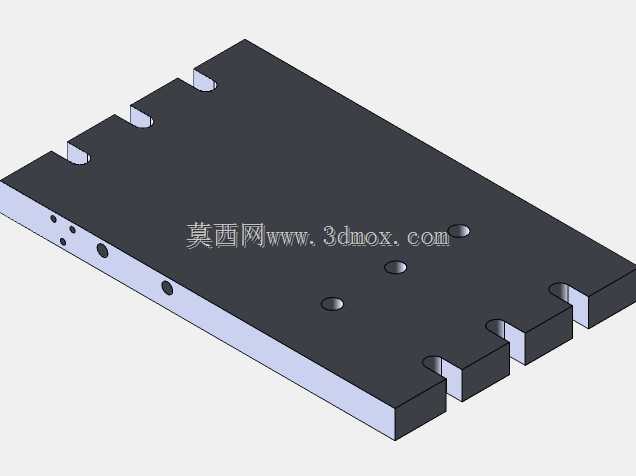

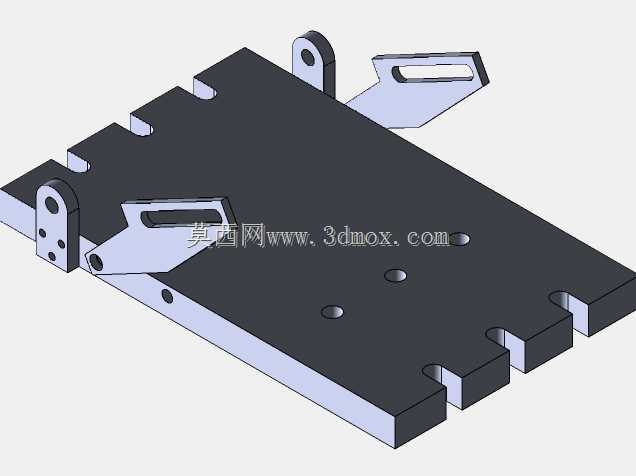

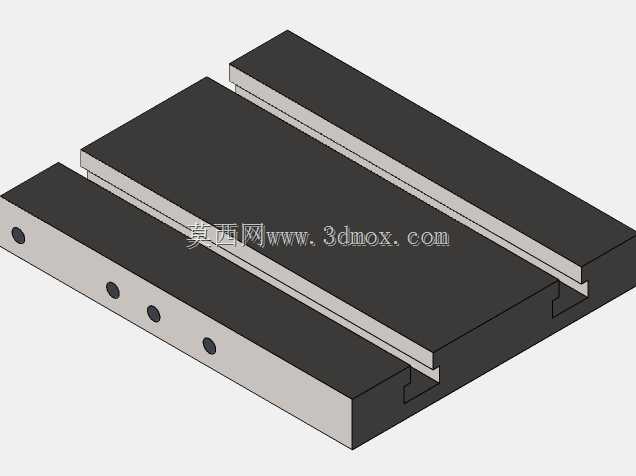

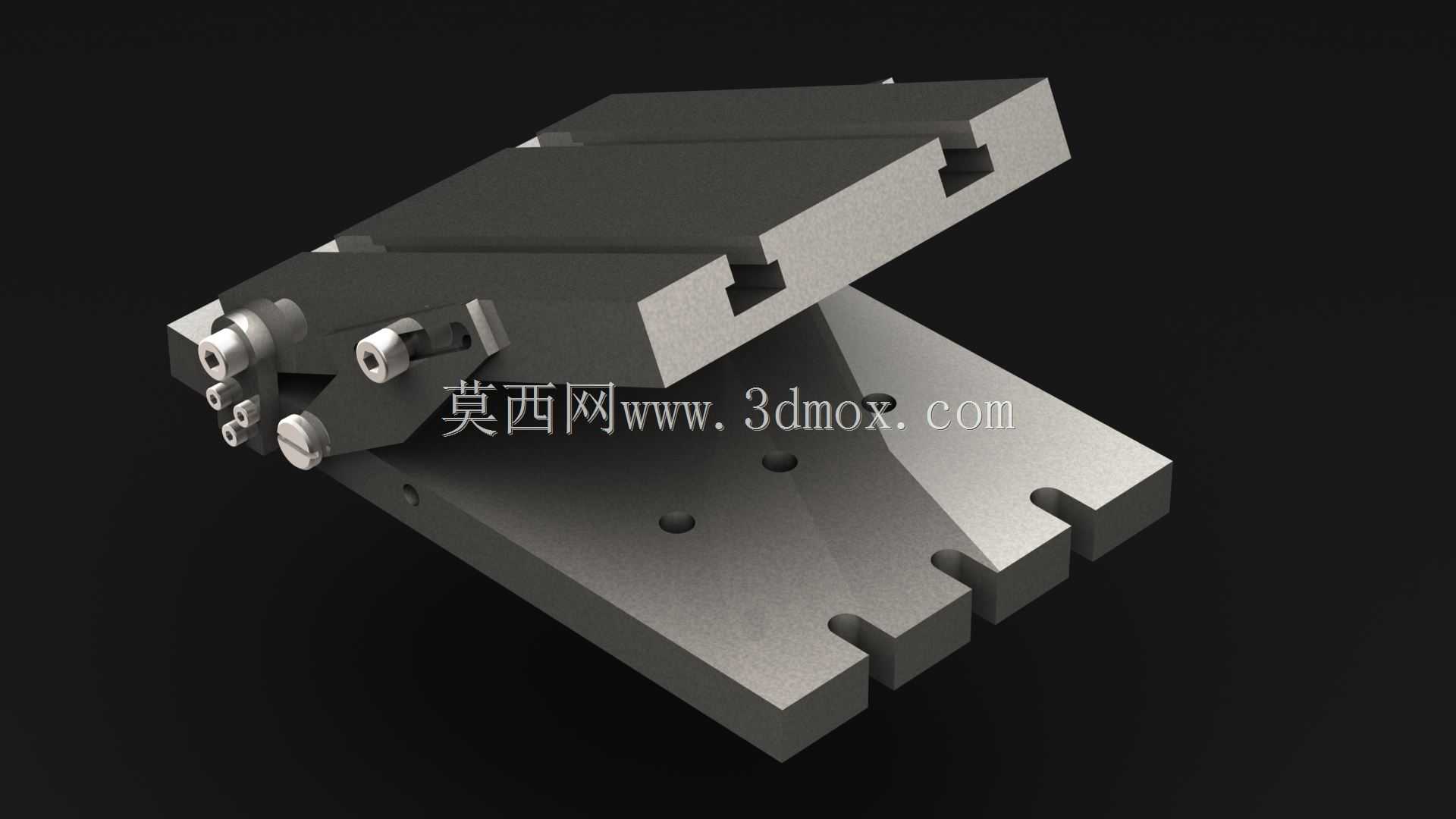

这款可调倾斜工作台主要面向机加工工序中的斜面装夹需求，在模具钢件铣削、小型精密零件角度钻孔、斜面磨削工序中应用广泛，能够替代传统垫铁打表找正的繁琐操作，大幅降低单件加工前的装夹准备时长。从结构设计来看，底座采用带标准T型槽的铸铁平台结构，T型槽的槽宽与间距符合通用机床工作台的装夹适配标准，可直接通过T型螺栓固定在铣床、磨床、钻床的工作面上，底座上预留的沉头定位孔能够保证安装时的平面度要求，避免安装倾斜带来的角度误差。上部的装夹工作面同样加工有平行T型槽，用于装夹待加工工件或者平口钳等二次装夹夹具，工作面的平面度、平行度公差按照IT7级精度设计，能够满足常规精密加工的装夹基准要求。角度调节机构采用铰接式连杆配合锁紧螺栓的结构，通过侧边的调节旋钮可以连续调整工作面的倾斜角度，调节范围内的任意角度都可以通过多组对称布置的锁紧螺栓实现刚性锁止，避免加工过程中受切削力影响出现角度偏移，锁紧机构的接触位置设计有防滑齿面，能够增大锁紧摩擦力，保证大切削量工况下的结构稳定性。设计过程中重点考虑了刚性冗余，铰接转轴采用合金结构钢材质，配合铜套耐磨衬套，长期反复调节也不会出现转轴磨损间隙，保证角度调节的重复精度。整体结构的安装边界充分考虑了常规中小型机床的工作台行程，底座的长宽尺寸适配多数立式铣床的工作台装夹范围，最大倾斜角度下的上部工作面最高点高度也不会超出机床Z轴的有效行程范围，不会出现安装后干涉机床运动的问题。在实际使用场景中，针对需要加工多个统一倾斜角度特征的零件，一次角度调整锁紧后即可完成整批零件的加工，无需每一件都进行角度找正，尤其适合小批量精密零件的斜面加工工序，同时也可用于设备装配过程中的倾斜装配工位，满足装配时的工件角度调整需求。结构上没有采用复杂的蜗轮蜗杆调节机构，而是采用更可靠的手动连杆锁紧结构，维护成本极低，日常使用仅需定期在铰接位置加注润滑脂即可保证调节顺畅，不存在精密传动机构的卡滞、磨损后维修成本高的问题。工作面的T型槽设计兼顾了通用装夹兼容性，无论是直接装夹毛坯工件，还是固定精密平口钳、回转工作台等附件，都能够实现稳定装夹，底座底部的定位键槽可以选配定位键，实现与机床工作台的快速定位，进一步缩短安装找正的时间。
