工字钢钻孔定位夹紧工装夹具

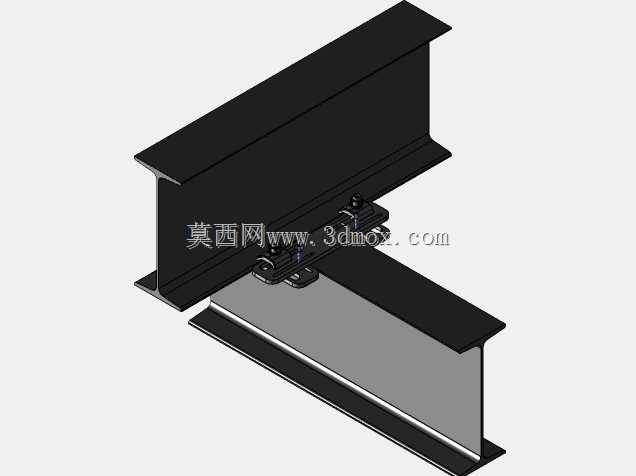

在钢结构现场加工、预制件批量钻孔作业场景里，工字钢翼缘、腹板上的孔位加工一直存在定位偏差、装夹不稳导致的孔位超差、钻头崩损问题，这套钻孔定位夹紧工装正是针对这类工况开发的专用辅助装夹定位部件。整套工装采用跨骑式安装结构，可直接卡装在工字钢的翼缘板上，不需要额外焊接临时固定点，也不会对型钢母材表面造成压痕损伤，适配常规热轧工字钢的翼缘宽度范围，安装时仅需手动调整两侧夹紧块的位置，拧紧紧固螺栓即可完成固定，单人操作全程耗时不超过两分钟，相比传统磁力钻配套的简易压板装夹，装夹效率提升60%以上，且装夹刚性更足，钻孔过程中不会出现工装移位、钻头跑偏的问题。工装的定位基准面经过铣削精加工，与工字钢翼缘上表面的贴合间隙控制在0.1mm以内，钻套孔位按照标准钻孔工序的位置精度要求设计，钻套采用可拆卸的耐磨衬套结构，可根据不同的钻孔直径更换对应规格的衬套，不需要重新调整工装位置，就能完成同基准下的不同孔径加工，大幅减少重复定位带来的累积误差。从结构设计逻辑来看，这套工装采用对称式双组夹紧布局，每组夹紧单元包含弓形压块、锁紧螺栓、可调支撑柱三个核心部件，弓形压块的弧形接触面可以均匀分散锁紧力，避免局部应力集中压伤型钢表面，可调支撑柱可以根据翼缘板的厚度调整伸出长度，适配不同型号的工字钢装夹需求，不需要额外加装垫片调整间隙。工装主体的安装底板上开有长条形调节槽，可以沿着工字钢的长度方向滑动调整位置，完成同一直线上多个孔位的连续加工，调整到位后拧紧槽内的锁紧螺母即可固定位置，不需要反复拆装工装。在实际现场作业中，这套工装既可以配合手持磁力钻完成高空现场钻孔作业，也可以安装在台式钻床的工作台上，完成预制钢结构件的批量孔位加工，钻套的导向长度足够覆盖常规工字钢的翼缘、腹板钻孔深度需求，钻孔时钻头沿着钻套内壁进给，能有效避免钻头倾斜导致的孔壁垂直度超差问题，加工出的孔位位置精度可以控制在0.2mm以内，完全满足钢结构螺栓连接的装配精度要求。工装的所有外露部件都做了发黑防锈处理，适合在施工现场的潮湿、多粉尘环境下长期使用，夹紧螺栓采用标准通用件，损坏后可以直接替换，不需要定制特殊配件，日常维护仅需定期清理钻套内的铁屑、在螺纹部位涂抹润滑脂即可，维护成本极低。
