风机叶片弯曲压印成型工装结构设计

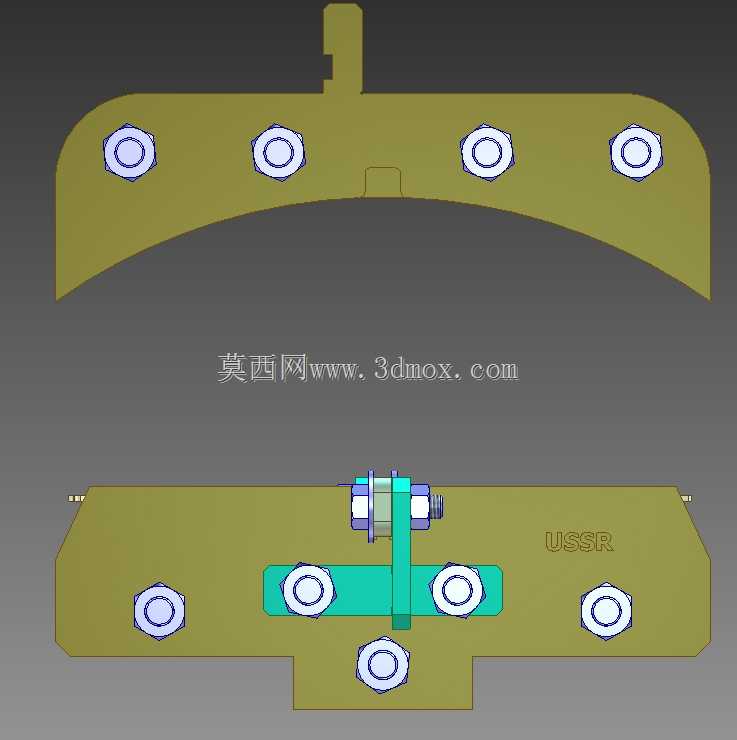

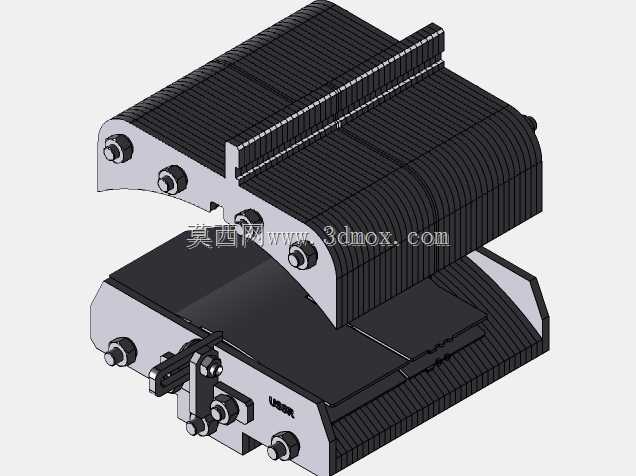

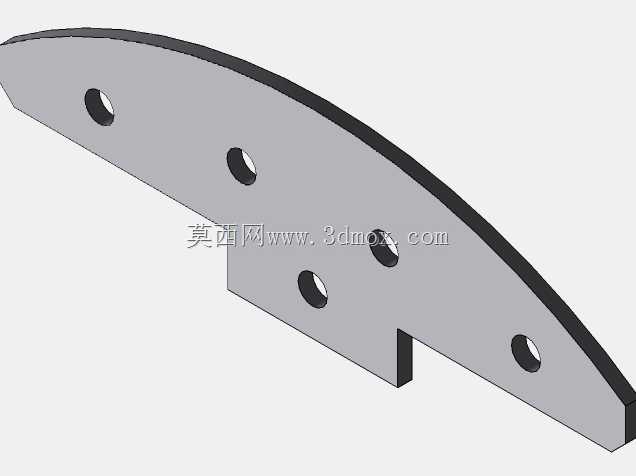

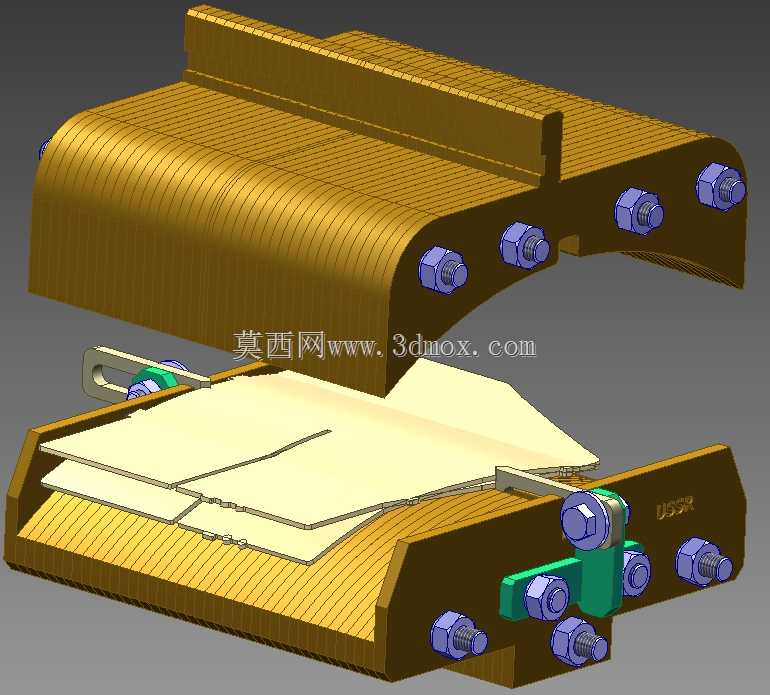

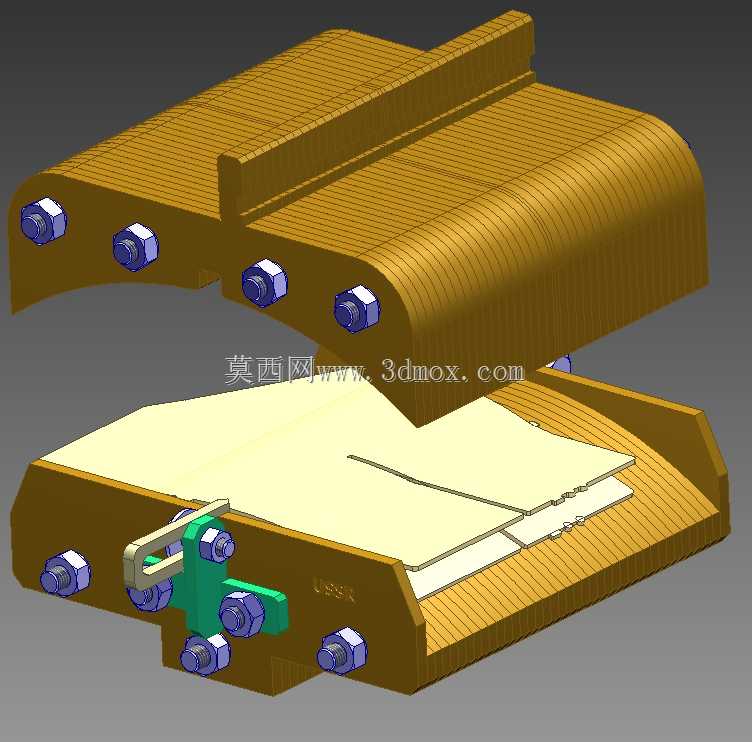

在通风设备钣金加工产线中，轴流、离心风机的薄金属叶片成型一直是影响叶片气动精度与生产一致性的关键工序，这套弯曲压印结构正是适配薄板折弯工序的专用成型工装，直接配套数控折弯设备完成叶片的弧度弯曲与型面压印作业。从实际产线适配角度看，该工装直接安装在折弯机上工作台面，上模体通过多组内六角螺栓完成模座与设备滑块的刚性连接，下模体通过定位键与下工作台T型槽配合锁固，安装时需保证上下模型面的平行度误差控制在0.05mm以内，避免成型过程中出现叶片板料偏移、压痕深浅不均的问题。整套工装的成型型面完全匹配目标风机叶片的翼型弧度，上模的弧形压合面做了等半径圆角过渡，下模的承托型面与上模完全贴合，合模时可以对0.8-1.5mm厚的低碳钢板料完成一次性弯曲压印，不需要后续二次校形。设计过程中优先考虑了薄板成型的回弹控制，上模型面的弧度做了1.2°的回弹补偿角，压印筋的位置对应叶片根部的加强压痕区域，既可以在成型时固定板料减少滑移，也能通过压痕提升叶片自身的结构刚度，避免风机高速运转时叶片出现颤振变形。工装的锁紧结构采用对称分布的螺栓组，上下模座的连接面做了防滑齿纹处理，长时间冲压作业下不会出现模体错位，侧边设置的快速定位挡块可以快速对齐板料的定位边，批量生产时不需要逐件划线找正，单件成型节拍可以控制在15秒以内。从安装边界来看，上模座的总宽度适配折弯机的上模安装槽尺寸，下模座的底面平整度满足工作台面的安装要求，模体开合行程完全匹配对应折弯设备的滑块行程范围，不需要对原有设备做额外改造即可直接换装使用。成型后的叶片型面轮廓度误差可以控制在0.2mm以内，压痕深度均匀一致，边缘无起皱、拉伤缺陷，完全满足风机叶轮装配的动平衡精度要求，相比通用折弯工装，这套专用压印结构可以将叶片成型的合格率提升至98%以上，同时减少后续人工校形的工作量，适配中小批量风机叶片的柔性生产需求。
