实木框架拼接用燕尾榫卯接头结构

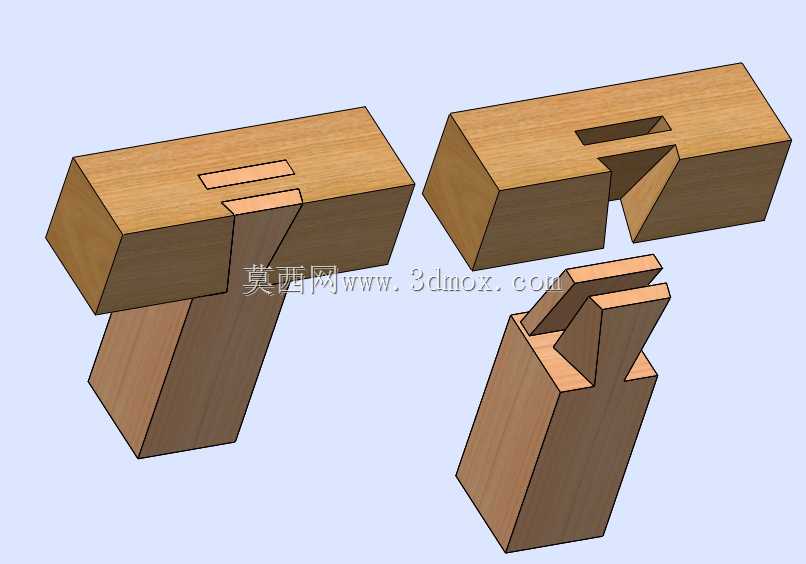

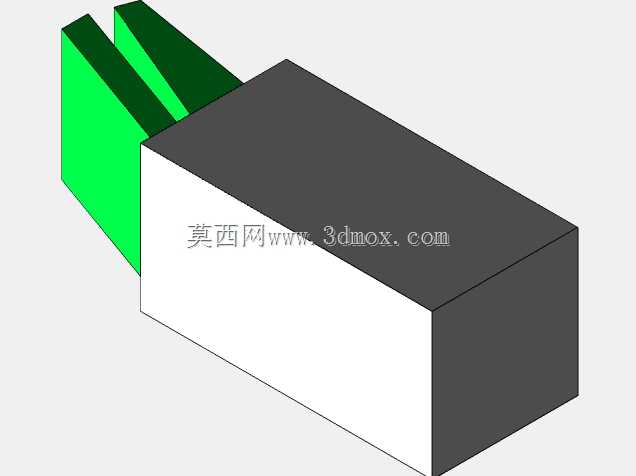

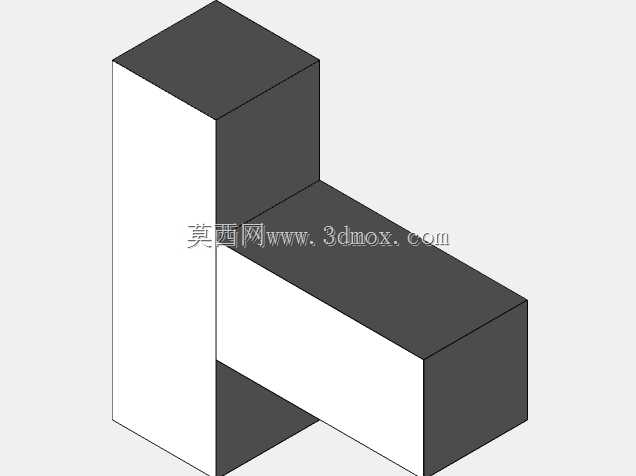

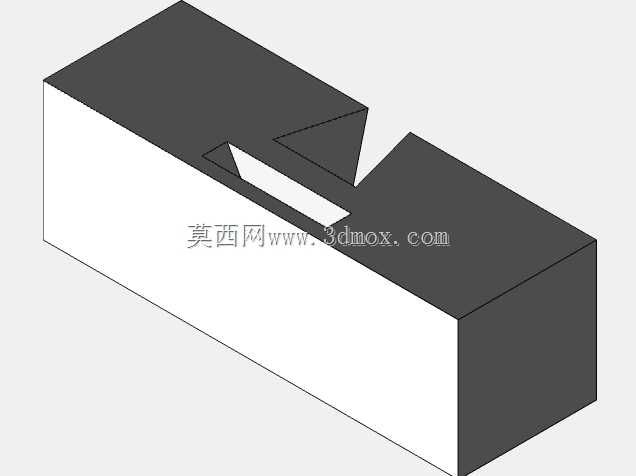

这类木材拼接接头多用于实木框架类结构的组装场景，常见于定制实木家具、户外木构景观、传统木作建筑的非承重框架节点，相比金属固件连接，全木榫卯结构不会出现固件锈蚀、木材与金属热胀冷缩率不匹配导致的连接松动问题，长期使用的结构稳定性更适配温湿度波动较大的使用环境。从结构设计逻辑来看，这套接头采用了互锁式的燕尾型咬合结构，公头部分做了带斜度的双榫舌设计，母头对应开设匹配的斜度榫槽，拼接时仅需沿垂直于构件长度的方向将公头推入母槽，咬合后沿构件长度方向会形成双向锁止，不需要额外涂胶即可承受常规框架的拉压载荷，若配合木胶填充拼接缝隙，节点的抗剪切能力可达到整木构件的85%以上，完全满足常规框架的受力要求。设计时特意将榫舌的斜度控制在1:6的比例区间，这个斜度既可以保证拼接时的推入顺畅度，不会因为斜度过大导致咬合松动，也不会因为斜度过小造成拼接时榫舌被撑裂，适配大部分常见的硬木、软木加工材质。构件的外形完全贴合所连接的矩形木方截面，拼接完成后外表面与木方表面齐平，没有突出的连接结构，不需要额外做表面打磨找平处理，外露框架的外观完整性更好。安装边界方面，这套接头要求母槽的开设深度与公头榫舌长度保持0.1mm的间隙配合，榫舌两侧的斜度公差控制在±0.05mm以内，避免拼接时出现过松晃荡或者过紧无法装配的问题，构件拼接后相邻木方的垂直度偏差可控制在0.1度以内，能保证框架组装后的整体形位公差符合木作加工的精度要求。在实际加工过程中，这类结构可以通过三轴数控铣床一次性加工成型，不需要二次装夹，加工效率比传统手工开榫提升数倍，且批量加工的一致性更好，非常适合标准化实木框架的批量生产使用，节点的可拆卸设计也方便后续框架的拆解运输与局部构件更换，降低了后期维护的成本。
