弧形卡扣式圆盘限位支撑构件

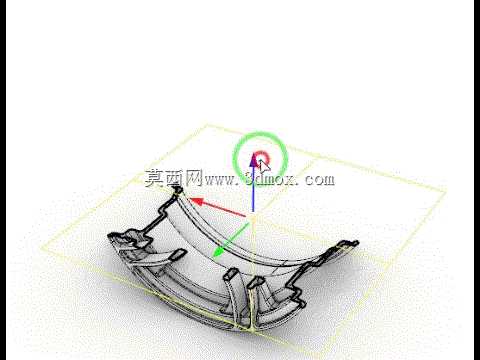

该弧形构件的整体轮廓呈半包围扇段形态，径向延伸的多组卡扣爪沿弧向均匀排布，爪端预留的卡接斜面可在装配时自动导向，与对接件的环形卡槽形成过盈咬合，无需额外紧固件即可完成轴向与周向的双重限位。这类结构常出现在小型设备的端盖锁紧、管线束环抱定位、旋转工位的托盘限位场景中，在轻工装配线、检测工装、小型输送转台里都能见到同类设计的落地应用。建模阶段优先确认的是安装边界：构件的内弧半径需匹配被环抱圆盘的外径，预留0.1至0.15毫米的间隙补偿注塑或3D打印的成型收缩；外弧轮廓不能超出设备内部预留的避让空间，避免相邻运动部件发生剐蹭。卡扣爪的厚度经过受力校核，根部做了R角过渡来消除应力集中，反复拆装时不易出现断裂。弧面背部的加强筋沿径向布置，既提升构件整体抗扭刚度，也不会在成型时产生明显缩痕。构件中心预留的定位基准与三维软件的坐标系原点重合，方便在装配体中直接同轴约束，弧段两端的止口可与相邻拼接件对齐，多段组合后就能形成完整的环形固定座。实际选型时要注意，卡扣的咬合深度决定锁紧力大小，过深会导致装配困难，过浅则容易受振动松脱，该模型的卡扣行程控制在1.2毫米，兼顾拆装便利性与连接可靠性。构件表面无尖锐棱角，所有外露边都做了0.5毫米的倒角，既避免划伤装配人员，也能减少应力集中带来的失效风险。从结构设计角度看，这类弧形支撑件不需要复杂的加工工序，采用一体成型工艺即可批量生产，建模时拆分的拔模斜度统一取1.5度，适配模具开模方向，不需要额外侧向抽芯结构，能有效控制制造成本。在三维建模过程中，弧面的曲率连续性经过反复调整，保证卡扣爪受力时形变量均匀，不会出现局部应力过载的情况。
