手持电动线缆剪切钳结构设计

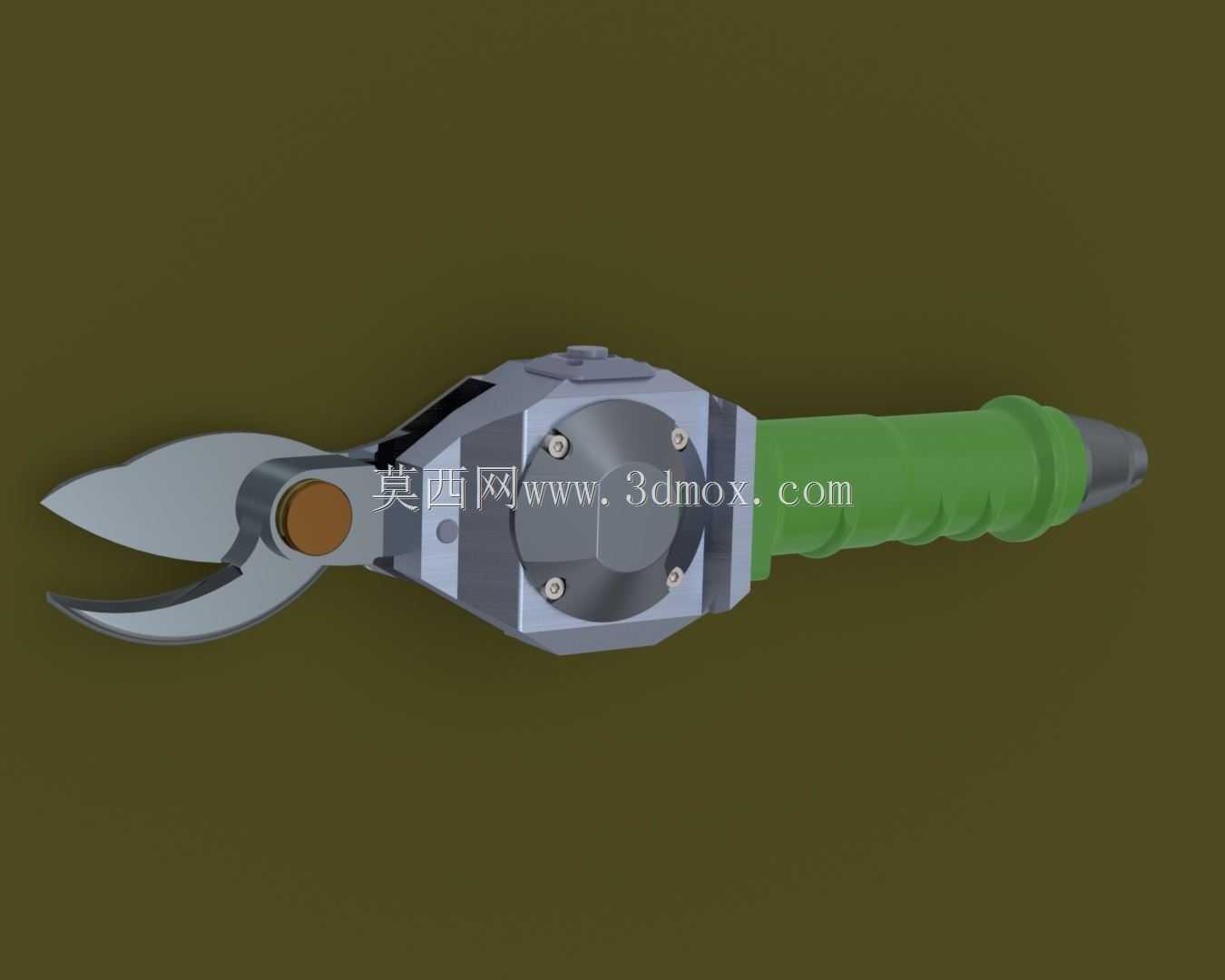

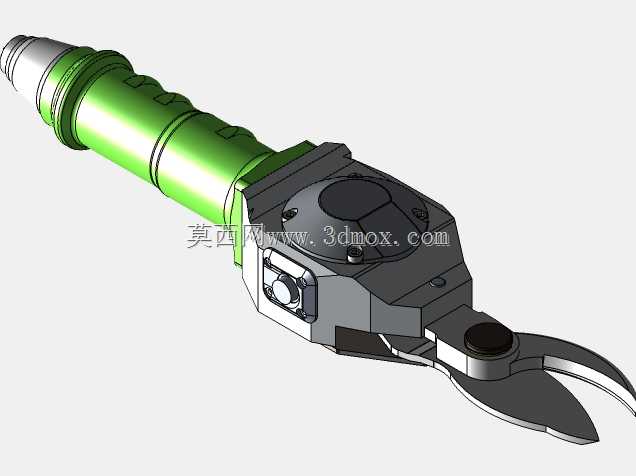

这款手持电动剪切工具的结构设计，核心围绕现场线缆裁切、薄金属件剪切的作业需求展开，整体采用动力模块前置、握持手柄后置的布局，将剪切执行端、动力传动腔体、绝缘握持段整合为一体化机身，适配电力运维、钣金加工、电气装配等多场景的单手作业需求。剪切执行端采用高硬度合金刃口，两片刃体通过中部销轴铰接形成杠杆增力结构，刃口开合角度经过反复校核，既能够满足单股铜铝线缆、多芯控制电缆的裁切需求，也可应对薄铁皮、铝皮等轻型金属板材的剪切作业，刃口贴合面的间隙控制在0.02mm以内，避免剪切过程中出现线缆滑切、刃口崩边的问题。中部的动力腔体采用压铸铝合金壳体，表面做哑光硬质氧化处理，既能够容纳内部的减速传动组件与动力输出结构，也可作为整体的受力承载基体，壳体四周布置的内六角紧固螺钉将上下腔体牢牢锁合，保证传动过程中腔体不会出现形变错位，腔体前端与剪切刃的铰接座采用一体化铣削成型，同轴度公差控制在0.01mm级别，消除铰接处的旷量，提升剪切动作的响应精度。后置的握持手柄采用符合人体工学的曲面造型，表面设置多道环形防滑槽，材质选用绝缘橡塑材料，既能够提升手持作业的摩擦力，避免沾油沾水状态下工具滑脱，也可在带电作业场景下提供基础的绝缘防护，手柄尾部做收窄锥度设计，适配不同手型的握持习惯，长时间作业不易产生肌肉疲劳。从安装边界与尺寸适配角度来看，整机的径向最大尺寸集中在中部动力腔体段，腔体的六边形轮廓既方便用户使用扳手辅助拆装维护，也能够在工具意外掉落时减少壳体平面的直接磕碰，刃口完全闭合状态下整机轴向长度控制在单手可操作的合理区间，无需额外预留过大的操作空间，在狭小的电气柜内部、线缆桥架旁都可以灵活施展。传动结构的设计上，动力输出轴与刃口驱动摆臂采用偏心轮传动结构，将电机的旋转运动转化为刃口的开合剪切动作，传动比经过匹配调校，既能够保证剪切时的输出扭矩满足硬线裁切需求，也不会因为减速比过大导致刃口开合速度过慢影响作业效率，腔体内部预留的传动件安装空间经过紧凑化排布，在保证结构强度的前提下尽可能压缩整机体积，避免工具过于笨重。刃口销轴采用可拆卸结构，当刃口出现磨损后，只需拆下销轴即可更换备用刃片，无需更换整个工具主体，降低后期的使用维护成本，壳体上的紧固螺钉全部采用标准内六角规格，现场运维时使用通用内六角扳手即可完成拆装，无需配备特殊专用工具。手柄与动力腔体的连接位置设置轴向定位止口，保证两者装配后同轴度符合设计要求，连接部位做密封处理，可阻挡现场的粉尘、水渍进入腔体内部，提升工具在复杂作业环境下的适应能力。
