立式容器内置盘管式冷热交换装置

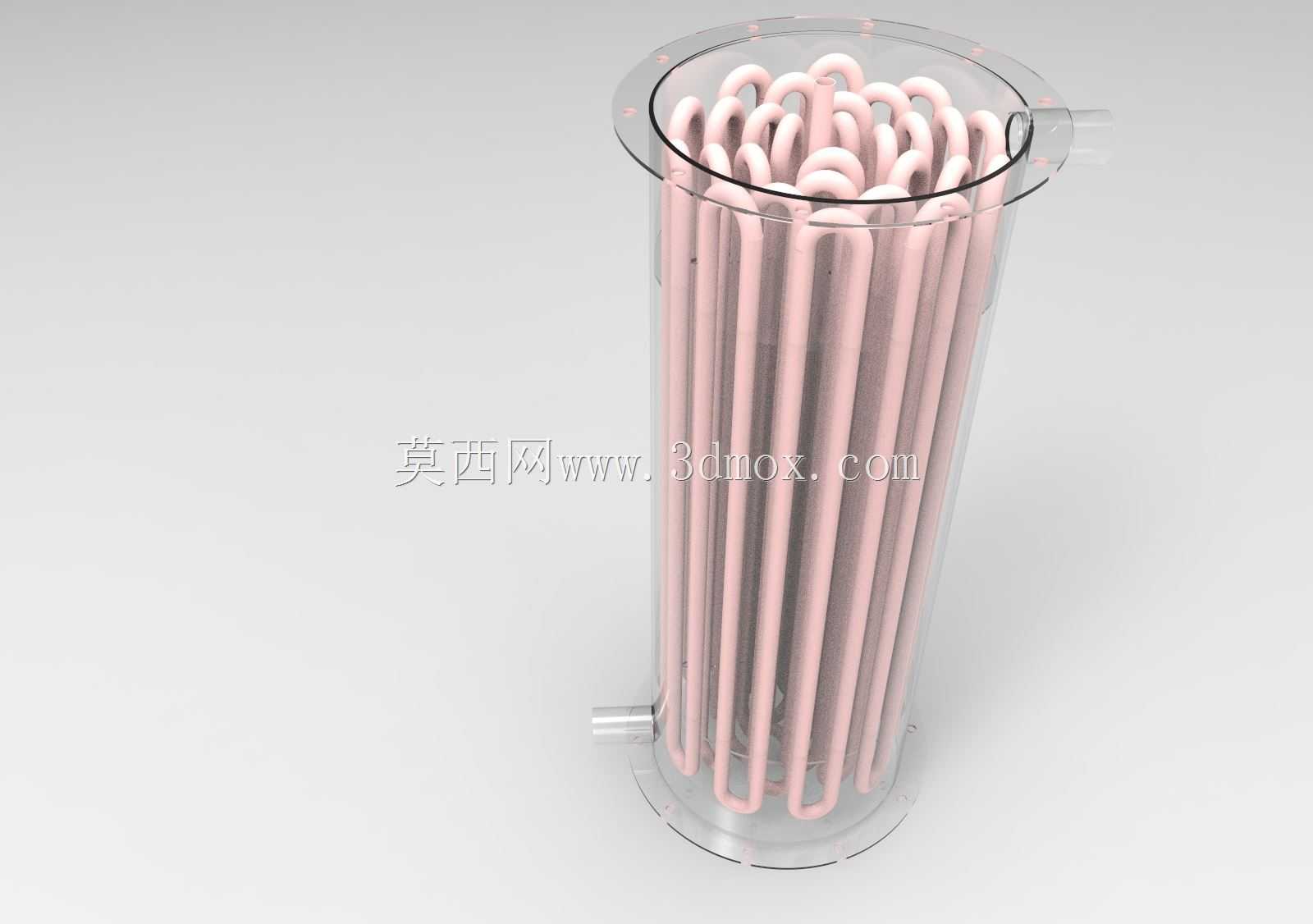

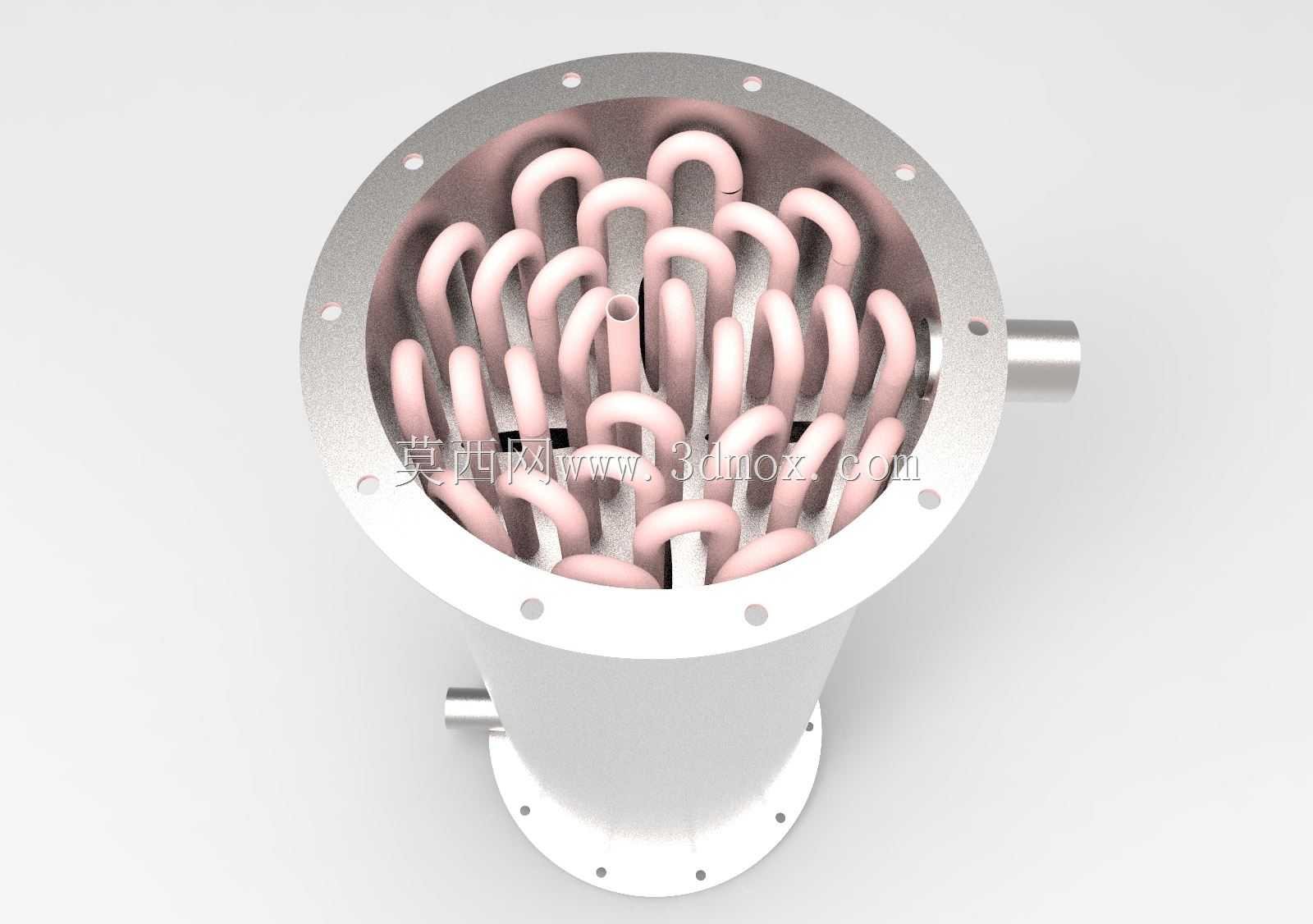

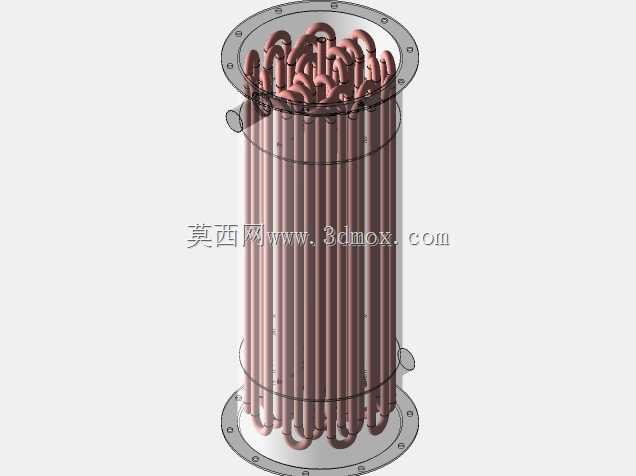

该结构常见于小流量、紧凑型冷却工况，例如实验台温控、小型液压站油温冷却、柴油机燃油或润滑油辅助散热，以及需要在有限罐体空间内完成介质间热量传递的场合。外部立式圆筒作为承压或储液容器，内部布置多组连续弯制的铜质蛇形管，冷流体从下部接口进入，沿管束向上折返后由上部接口流出；被冷却介质则在容器筒体内与盘管外壁接触，通过自然对流或低速流动完成换热。这种布置把换热面集中在容器内部，省去了独立壳程壳体和复杂折流板，整体占地小，接口少，便于嵌入已有罐体液路。从建模角度看，筒体采用透明薄壁结构表达，便于观察内部管束走向与支撑关系；上下端盖保留法兰或焊接边界，侧面接管位置明确，可直接用于干涉检查和管路对接。盘管由多根平行U形弯管组成，顶部通过连续弯头串联或并联，弯管半径均匀，管间距兼顾换热面积与装配可达性。设计时需先确定容器内径、有效高度及接管方位，再排布管束数量与弯曲半径，避免弯头与筒壁、端盖发生碰撞，同时保证底部留有排污与积液空间。安装边界方面，设备可通过底部法兰或支脚固定，侧面两接管分别对应冷流体进出口，容器顶部或侧壁可根据需要设置排气、测温或溢流接口。由于铜材导热系数高，管壁较薄，模型中对管径、壁厚和弯头圆角均作了工程化表达，可用于后续强度校核、流场分析或加工出图。整体结构没有运动部件，维护重点在于管束结垢与接口密封，适合清洁度较高、温差适中的液-液换热场景。
