导线夹紧固定工装夹具结构设计

该夹紧件主要面向线束装配、电控柜布线以及小型工装工位中的导线定位需求，用于在焊接、压接、检测或走线排布过程中对单根或小束导体进行临时或半永久固定，避免导线在受力拉扯、振动传递或工位操作时发生偏移。实际产线中，这类构件常嵌入测试台、线束工装板、小型实验装置或设备内部走线区域，配合定位销、螺钉或基板安装孔使用，为导线提供稳定的夹持边界。

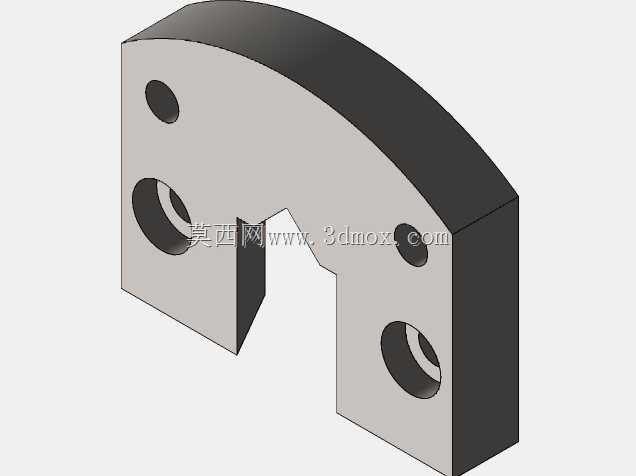

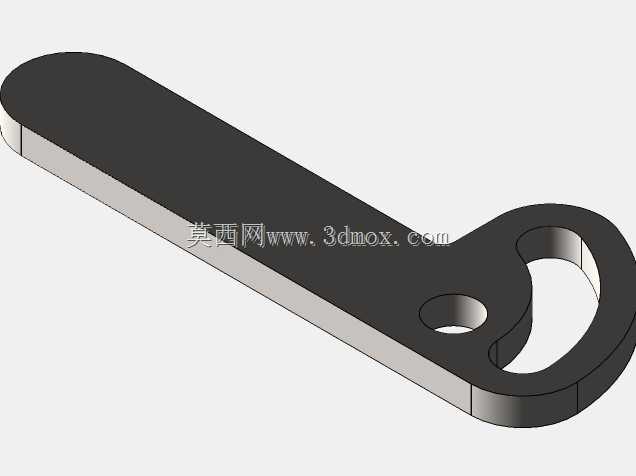

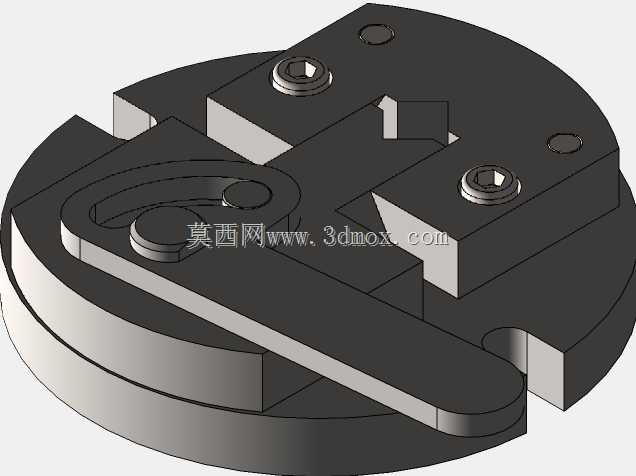

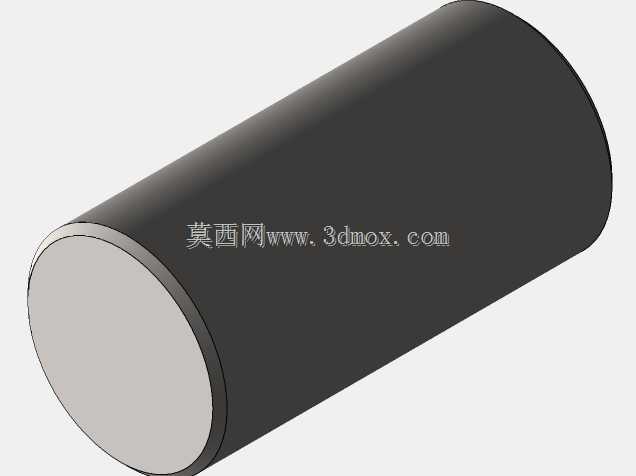

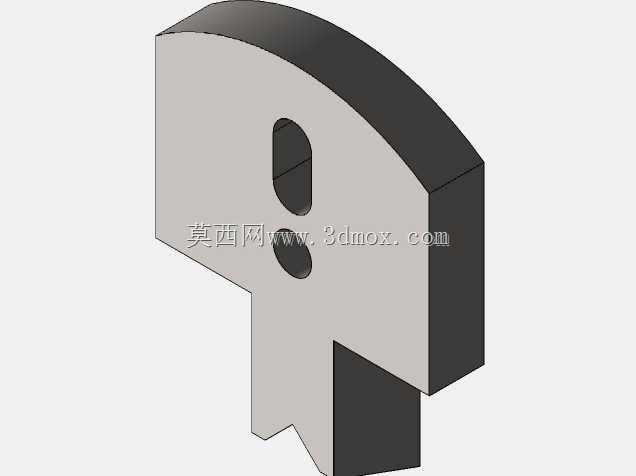

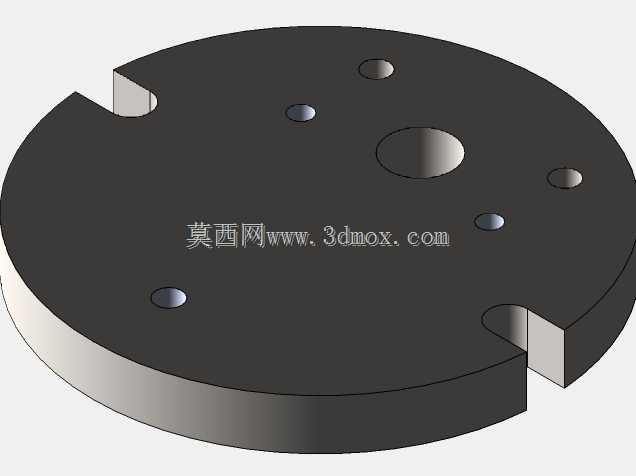

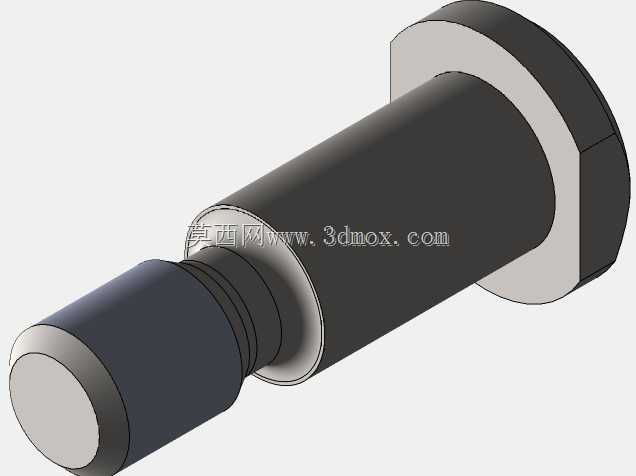

从结构上看，模型采用圆盘式基座配合偏心压杆的夹紧思路，基座上预留多处沉头安装孔与定位缺口，可直接固定在平台或支架表面。压杆绕销轴转动，通过偏心轮廓或杠杆放大作用将操作力转化为夹持力，使导体在压头与基座限位面之间被压紧。这种设计的优势在于操作路径短、开合动作直观，操作人员单手即可完成导线的放入与锁紧，适合反复取放的装配场景。基座上的槽口与凸台同时承担导线侧向限位作用，可限制导体沿径向窜动，保证压接或检测位置的重复一致性。

设计过程中需要重点关注夹持面与导线外径的匹配关系。压头接触区不宜采用尖锐棱边，应保留适当圆角或平面接触区，以减小局部应力，避免损伤绝缘层或多股细线。压杆行程需覆盖常用导线直径范围，并在闭合终点保留一定的锁紧余量，防止因振动导致松脱。基座厚度与安装孔距决定了整体刚性边界，若用于多工位密集排布，应控制外圆直径，避免相邻夹具发生操作干涉；若用于设备内部，则需结合周边螺钉头、线槽和钣金边缘预留扳手空间。

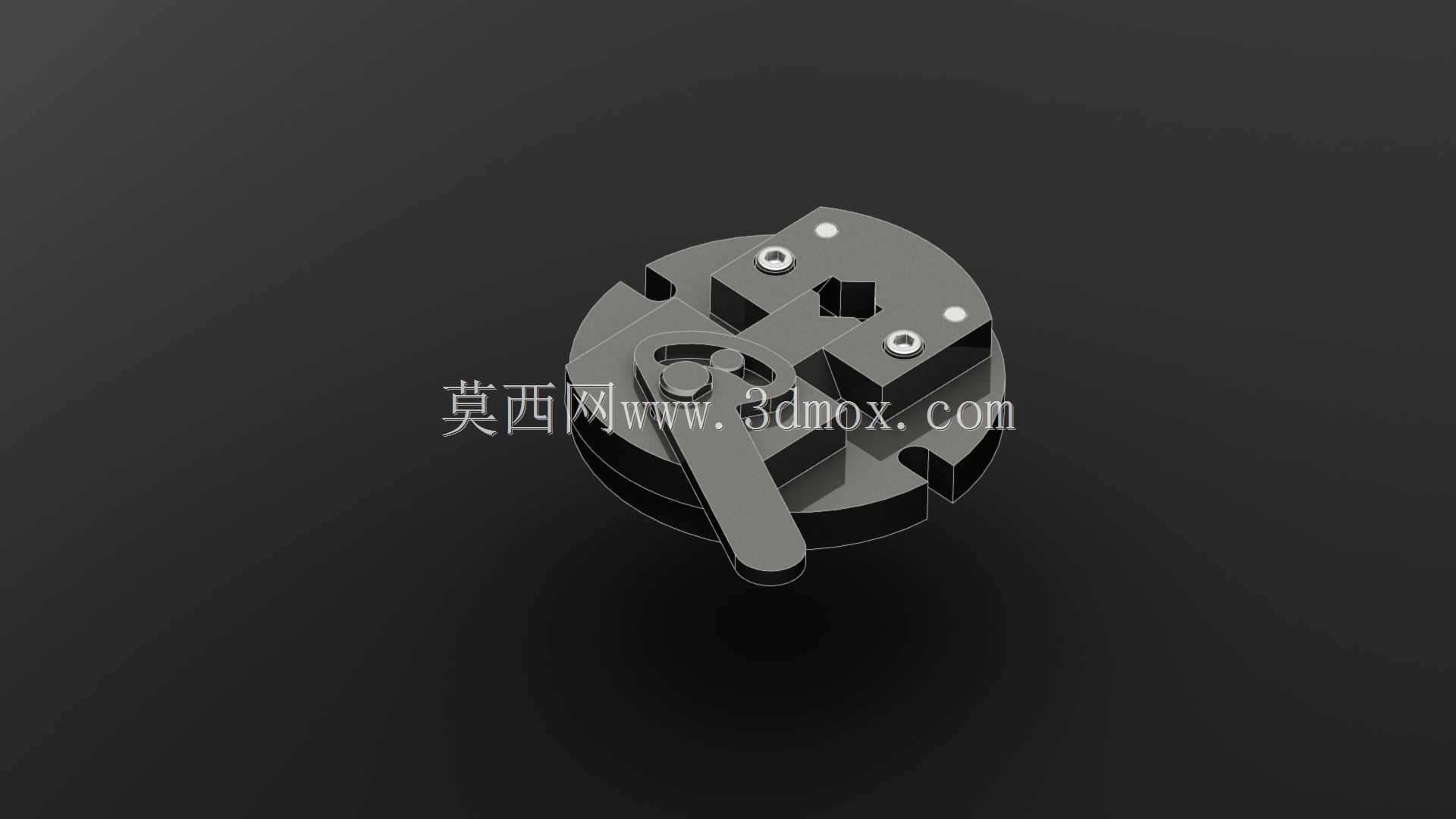

模型的外形以圆形基座为主体，侧面设置缺口用于定位与避让，压杆向外延伸形成操作手柄。安装边界主要由基座底面贴合面、沉头孔分布圆以及压杆最大张开角度决定。在三维建模时，应先确定安装孔位置与夹持中心的相对尺寸，再构建压杆旋转副与偏心接触轮廓，通过运动干涉检查确认压杆在全开和全闭状态下均不与基座、导线或周边零件发生碰撞。对于需要长期使用的工况，还应在压杆与基座的铰接处考虑耐磨衬套或表面强化处理，以维持夹紧力的稳定。
