三角带凸台带安装孔防护端盖

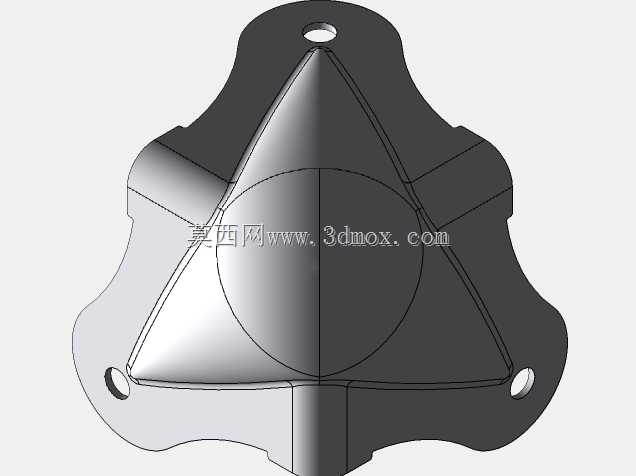

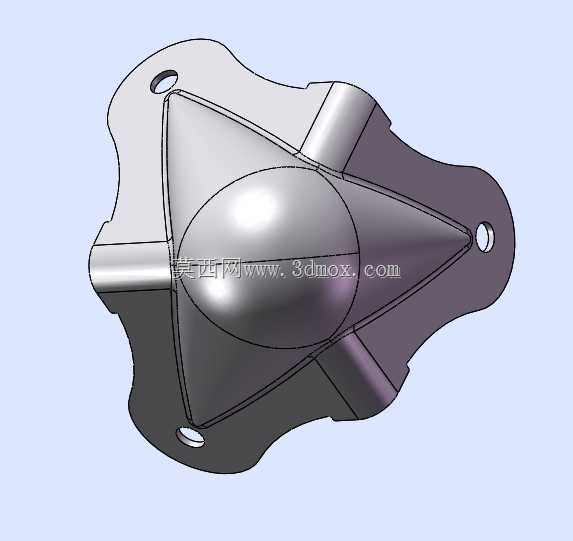

该零件属于设备端部防护类构件，核心作用是包覆设备轴端、传动端头或者腔体开口，既阻隔外界粉尘、切削液、杂物进入设备内部，也避免运动部件外露引发安全隐患，常见于中小型输送设备、台式加工机具、小型动力单元的端部位置。从结构上看，主体采用三角对称布局，中心区域做半球形凸起，预留出内部容纳空间，可避让轴端锁紧螺母、轴承外圈或者小型传动接头，不会和内部运动件发生干涉。三个角位向外延伸出平直安装耳，每个耳片上加工同轴安装孔，安装时可直接穿入螺栓固定在设备基体的对应法兰面上，三点定位的方式可保证安装后受力均匀，不会出现单侧翘边，即便设备运行产生持续振动，连接位置也不容易松脱。相邻两个安装耳之间设置径向加强凸筋，凸筋从中心凸台根部一直延伸到耳片衔接位置，可大幅提升薄板构件的整体刚性，即便采用较薄的板材加工，也不会在受压、受碰撞时出现凹陷变形，同时能减少冲压加工过程中的板材回弹，保证成型后轮廓度符合装配要求。安装耳的外边缘做圆弧过渡，没有尖锐棱角，既可以避免安装维护时划伤操作人员，也能减少应力集中，降低长期受振后出现开裂的概率。设计阶段优先考虑了安装边界的适配性，三个安装孔的孔位分布在同一分度圆上，可匹配市面上多数同规格小型设备的端部法兰孔距，不需要额外修改基体孔位就能直接替换原有端盖。中心凸台的高度经过校核，既保证足够的内部避让空间，也不会过度突出影响设备外围的其他构件排布，零件整体外轮廓没有复杂异形曲面，加工时可通过一次冲压拉伸完成主体成型，后续仅需冲孔、去毛刺工序即可完工，量产时的工艺成本较低。零件表面做哑光防护处理，可适应车间多粉尘、少量油污的使用环境，日常清理时直接擦拭表面即可，不容易积存污渍。在进行三维建模时，优先以安装孔的分度圆作为装配基准，同步关联中心凸台的同轴度参数，保证后续出工程图时形位公差标注和建模基准完全统一，避免加工时出现基准偏移。加强筋的拔模角度按照常规冲压工艺要求设置，不需要特殊定制模具就能完成成型，三个安装耳的受力面做共面处理，安装后可完全贴合基体表面，不会出现局部间隙导致密封失效。
