CUT50等离子切割机头配CNC3040安装支架结构

这套结构针对小型数控切割作业场景开发，适配桌面级数控切割平台的加装改造需求，核心解决手持等离子切割机头在自动化走刀过程中的装夹固定、高度定位与走线防护问题。日常应用在薄金属板材的异形件下料、广告金属字切割、小型五金件批量落料等场景，相比手持切割的方式，装夹后的机头走刀轨迹一致性更强，切割断面的斜度、挂渣量都能得到有效控制，尤其适合1-12mm厚度碳钢板、不锈钢板、铝板的连续切割作业。

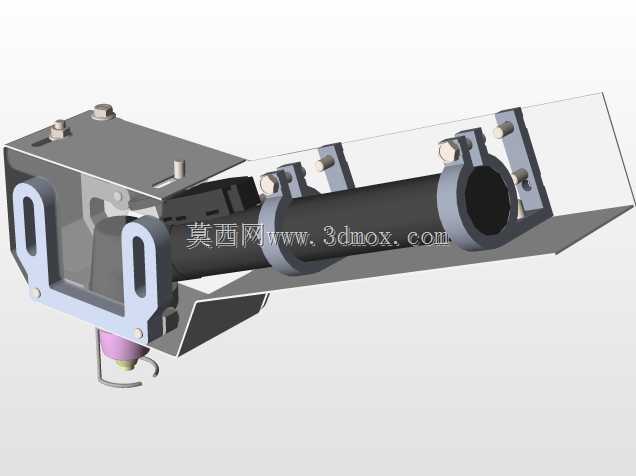

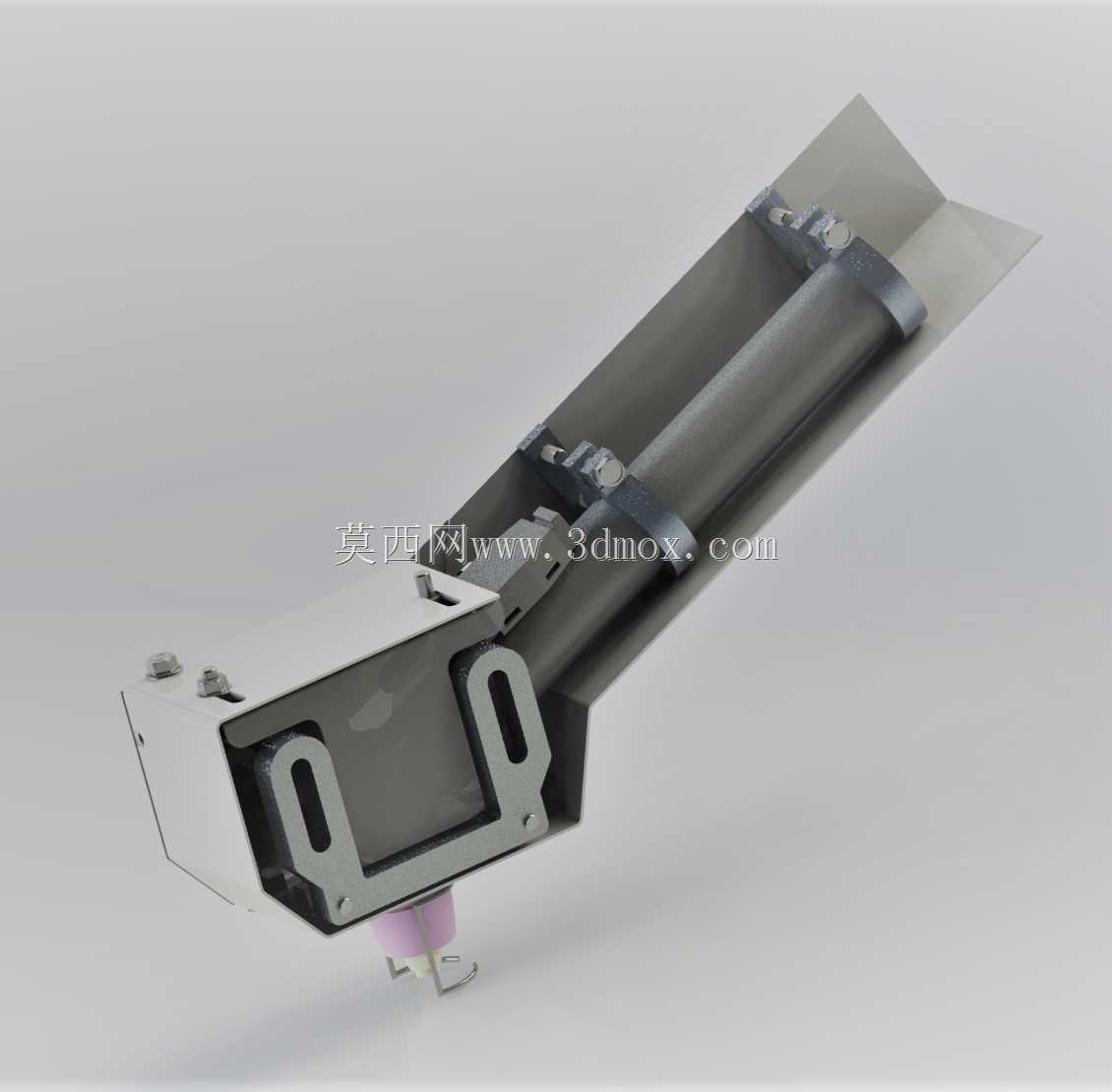

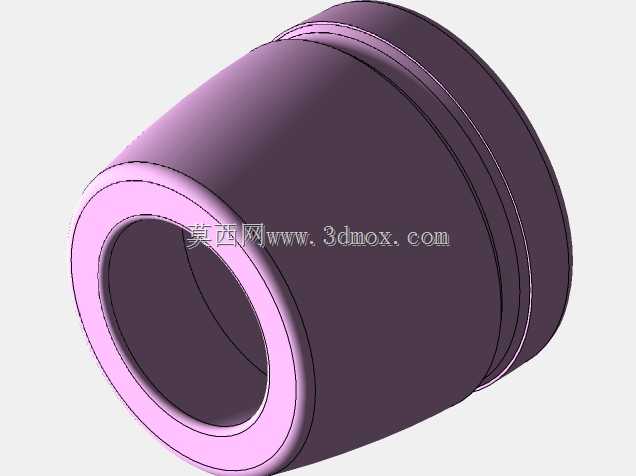

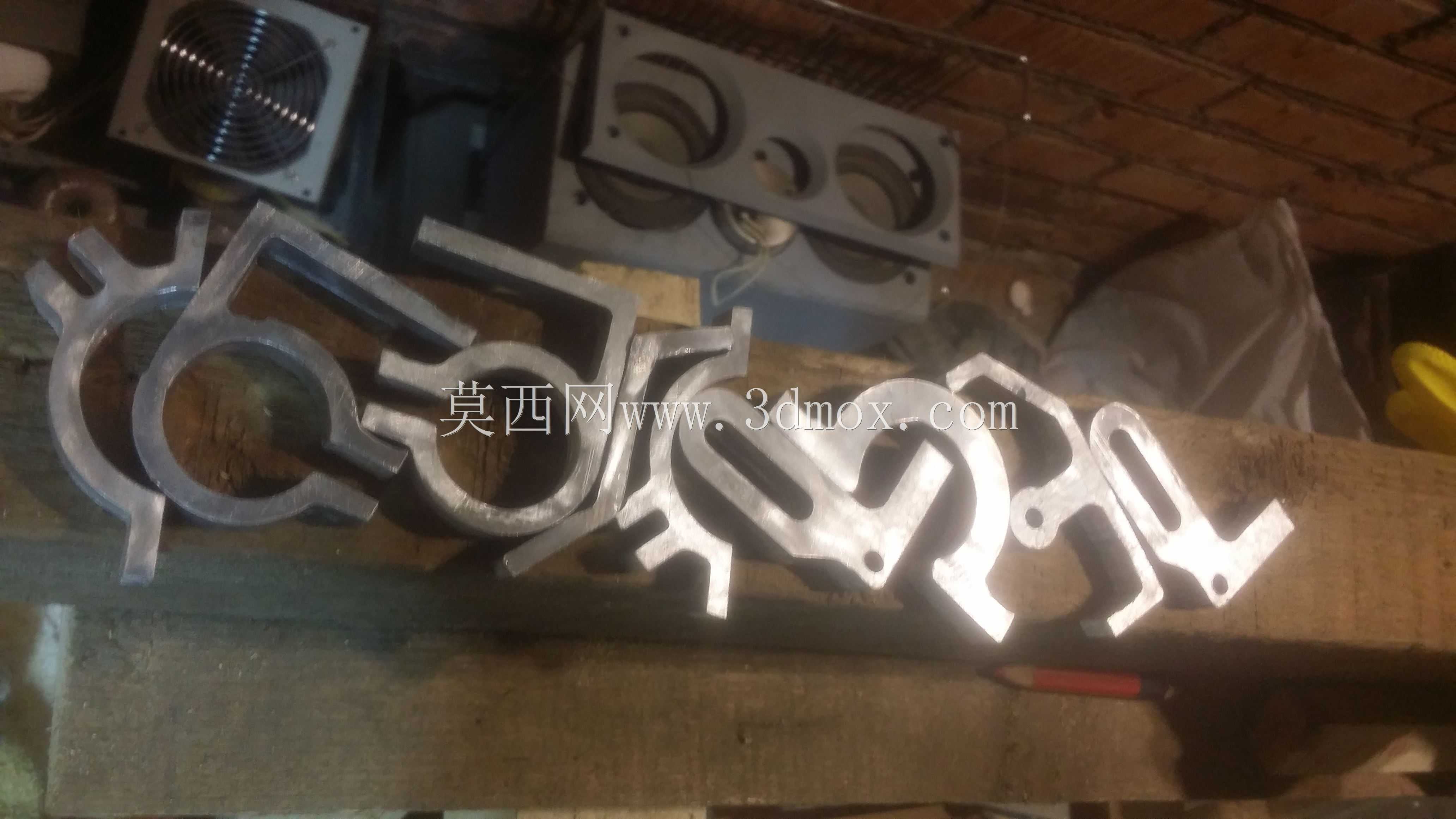

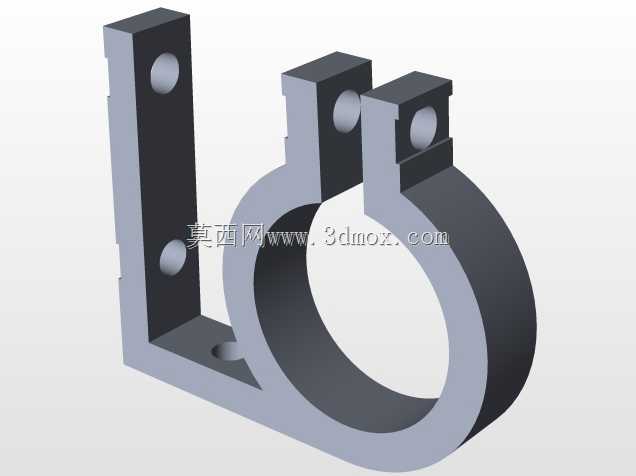

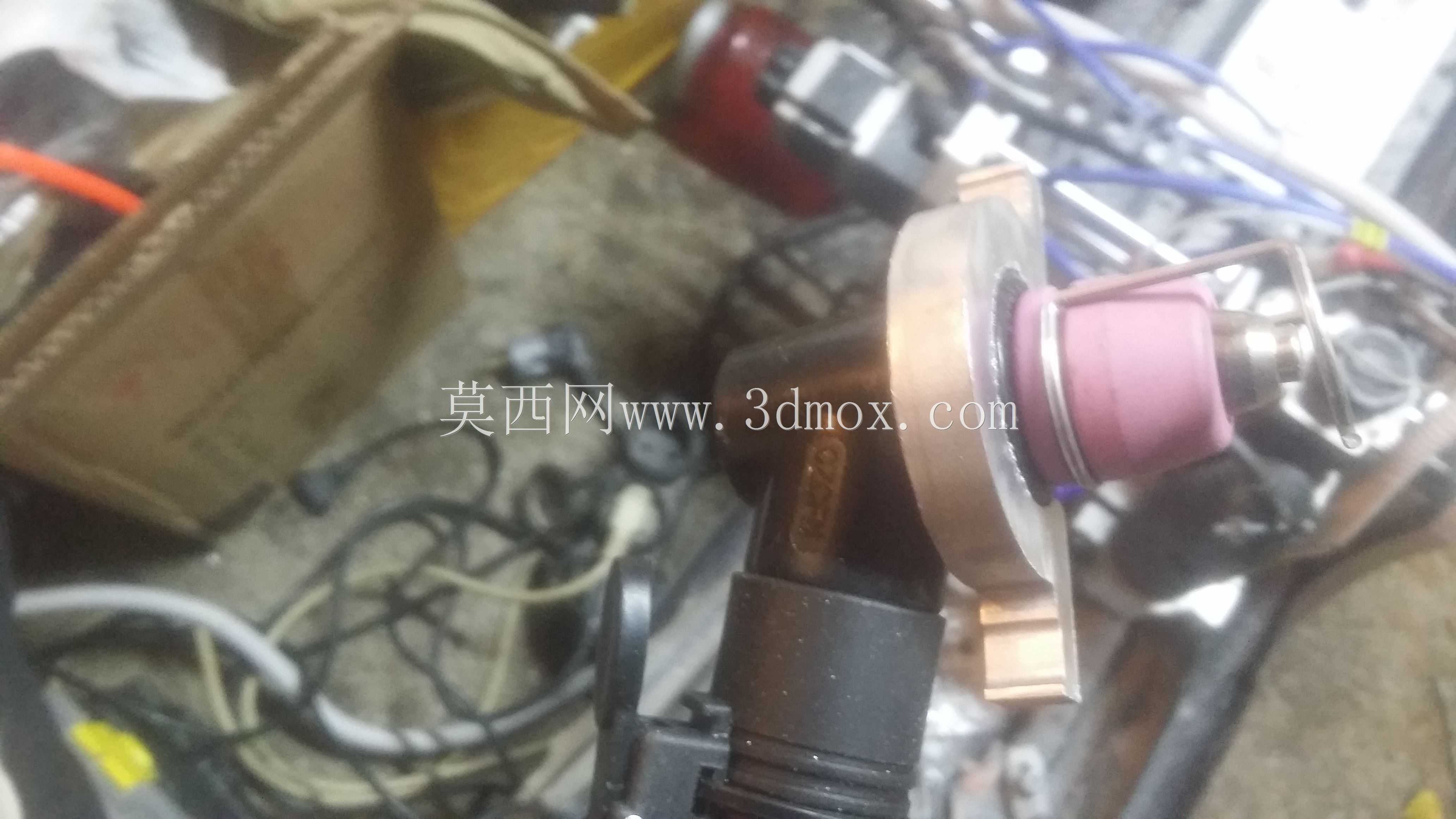

从功能设计上看，支架采用折弯铝板作为主体承载结构，两侧开设的长圆孔为安装调节位，可实现机头沿垂直走刀方向的前后位置微调，适配不同焦距的等离子割嘴与板材表面的距离调整需求，避免因割嘴高度偏差导致的起弧失败、切割不透或者割嘴烧损问题。机头的夹持部位采用双侧顶丝锁紧结构，可适配不同外径的CUT系列等离子割枪本体，夹持位置避开了割枪的散热筋与线缆接口，不会影响割枪工作过程中的自然散热，也不会干涉高频引弧线缆、气管的排布。支架前端延伸的挡屑板为折弯成型结构，切割过程中飞溅的高温熔渣会被挡板阻隔，不会直接冲刷到支架安装面与数控平台的导轨面，减少熔渣粘黏导致的运动卡滞问题。

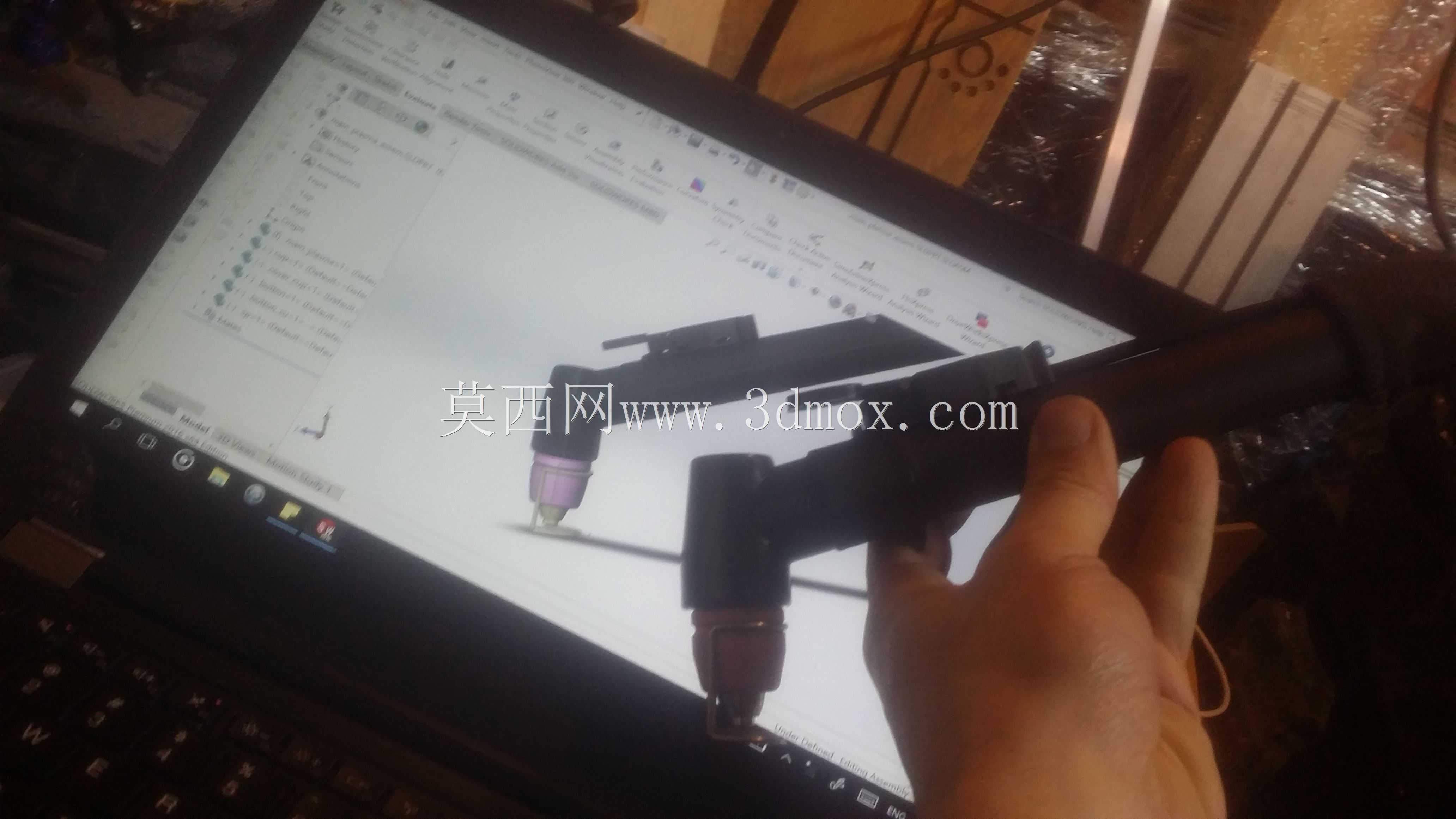

设计过程中优先考虑了安装边界的适配性，整体支架的安装孔位完全匹配CNC3040数控平台的Z轴滑台安装面，不需要额外做转接板加工，现场安装时只需要将支架对齐滑台螺孔，穿入紧固螺丝即可完成固定，整体外伸长度控制在合理范围，不会因为悬臂过长导致Z轴运动过程中的抖动，保证高速走刀时割嘴的位置精度。割枪的安装位预留了千分尺测量的操作空间，日常校准割嘴垂直度、调整割嘴与板材间距时，可以直接用千分尺在支架基准面完成测量，不需要反复拆卸机头，大幅缩短设备调试的辅助时间。

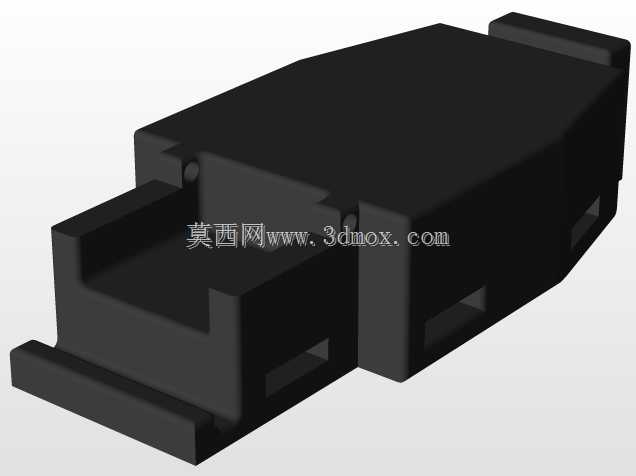

结构细节上，支架的所有折弯棱边都做了倒角处理，避免安装调试过程中割伤操作人员的手部，也防止割枪的线缆、气管被锐边割破造成漏气或者漏电隐患。线缆排布位置预留了专用的固定卡扣位，可将高频引弧线、压缩空气管沿着支架侧壁规整固定，避免走刀过程中线缆拖拽到板材表面影响切割轨迹，也减少线缆反复弯折导致的线芯断裂、气管折堵问题。整体结构没有冗余的设计部件，所有受力部位都做了加强折弯，长期承受割枪工作振动也不会出现夹持松动、支架变形的问题，能持续保持割嘴的位置精度，保障切割质量的稳定性。
