台式机铝挤式CPU散热鳍片结构设计

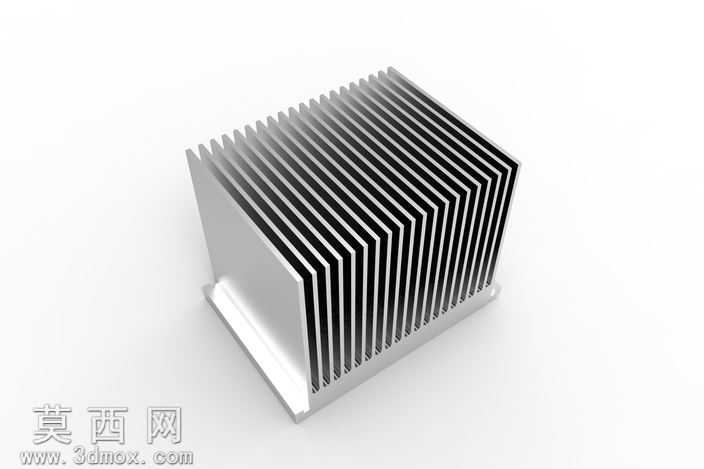

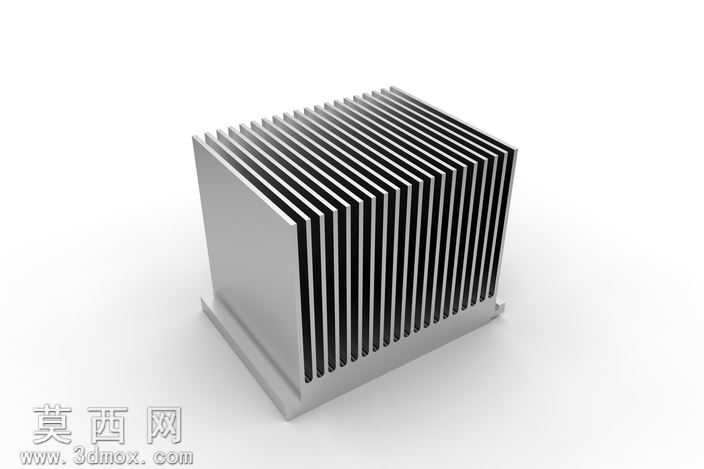

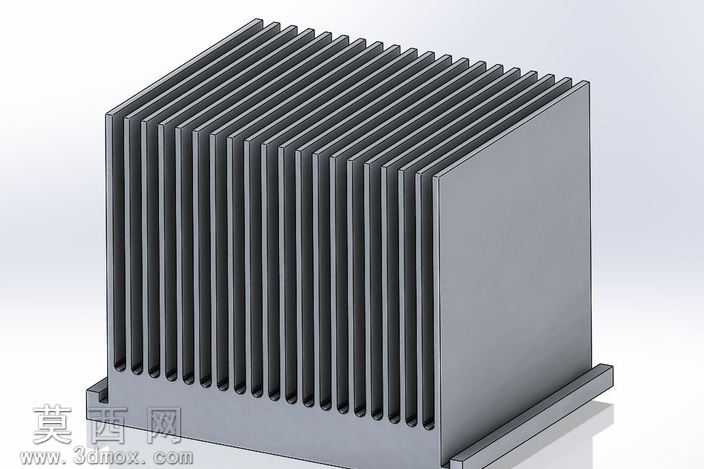

本模型为台式机CPU被动式铝挤散热器，整体采用纯铝一体挤出成型工艺对应的三维建模逻辑搭建，建模过程中首先绘制散热器底部基板的矩形截面草图，以拉伸特征生成厚度均匀的导热基板，基板底部预留平整的CPU接触平面，保证与处理器表面的贴合面积最大化，减少接触热阻。在基板上方通过线性阵列特征生成等间距排布的竖直散热鳍片，每片鳍片的厚度、鳍片间的通风间隙均经过参数化约束，保证阵列后所有鳍片的尺寸一致性，鳍片边缘做微小的倒角处理，既还原真实铝挤加工的工艺特征，也避免尖锐边角的结构应力集中。模型侧面绘制有定位卡扣的安装凸台特征，凸台位置对应台式机主板CPU插槽的卡扣安装点位，可还原散热器的实际安装定位逻辑，底部基板两侧的凸缘结构用于匹配安装扣具的固定卡槽，保证结构装配的合理性。渲染阶段采用金属铝材质，调整材质的粗糙度参数模拟阳极氧化后的哑光铝质感，鳍片间隙处添加轻微的环境光遮蔽效果，突出密集鳍片的层叠结构层次感，打光采用斜向主光源搭配补光，清晰展现鳍片的排布密度与基板的厚度比例。设计思路围绕被动散热的核心需求展开，通过最大化鳍片的总散热面积提升空气热交换效率，等间距的鳍片间隙保证空气自然对流的通畅性，一体铝挤的结构设计减少了不同部件连接的接触热阻，同时简化了生产加工流程，整体结构无多余冗余特征，完全匹配老式台式机原装CPU散热器的实物结构，可用于散热结构原理演示、电脑硬件装配教学等场景，模型的所有特征均为可编辑参数，可根据不同功耗的处理器散热需求调整鳍片高度、厚度、间距以及基板尺寸，快速衍生出不同规格的铝挤散热器方案。
