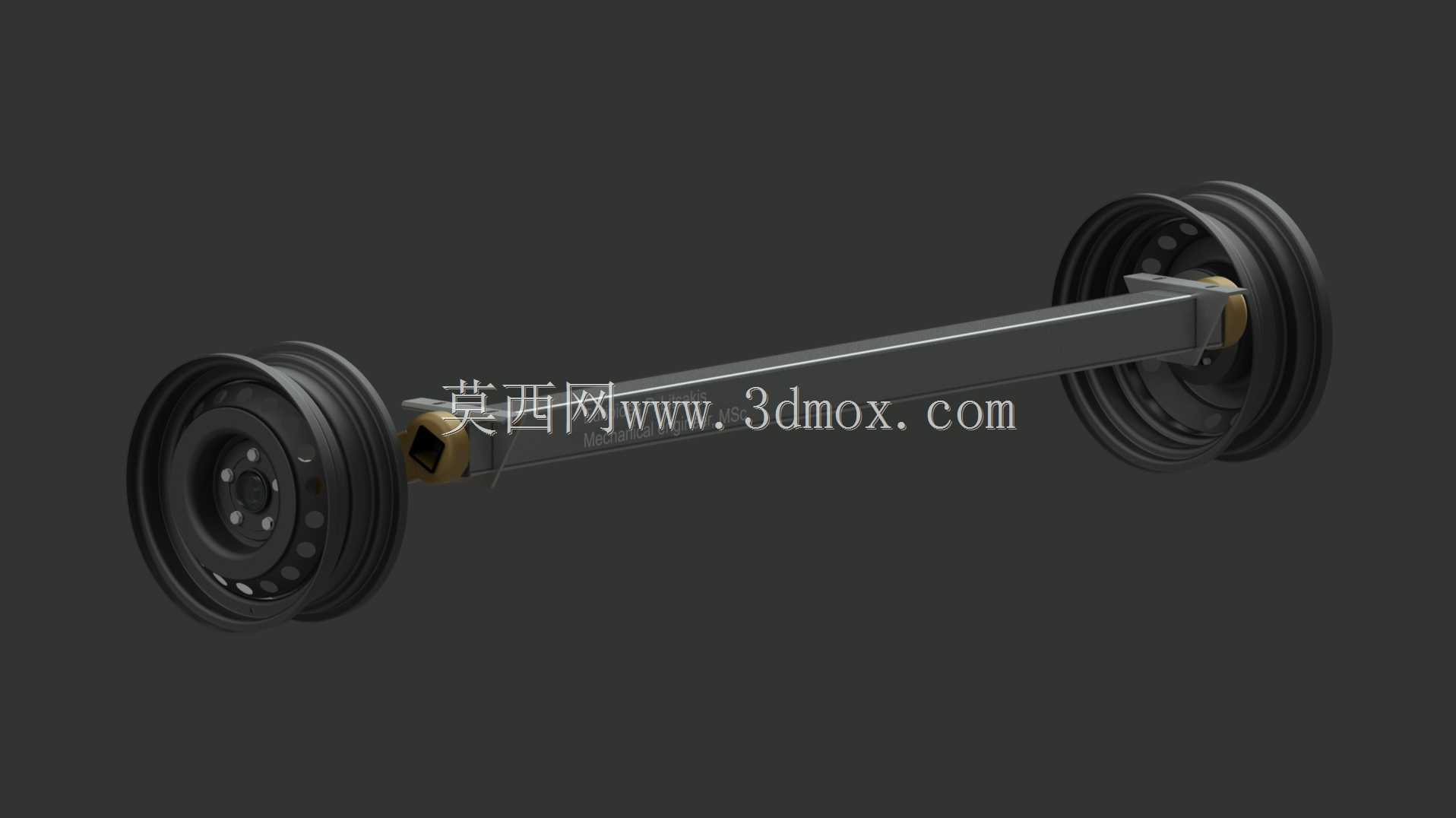

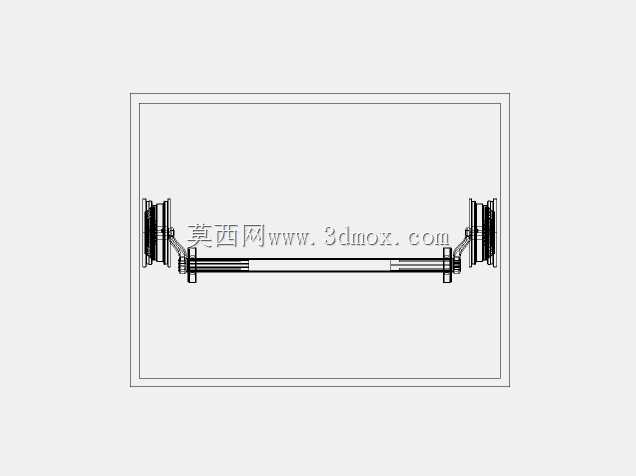

该模型呈现的是一根集成扭转梁结构的车轴总成,两端配置直径14英寸轮辋,主要用于轻型拖车、低速作业挂车或小型车辆行走系统的结构验证。在实际工程场景中,这类部件承担车轮定位、载荷传递和行驶缓冲等任务,其结构合理性直接影响轮胎磨损、车身姿态以及通过颠簸路面时的稳定性。
从功能划分来看,中部横梁并非单纯的连接圆管,而是采用具有抗扭截面特征的梁体。当两侧车轮因路面起伏产生不同高度位移时,梁体可通过受控扭转变形吸收部分冲击,降低左右轮运动的相互干涉,同时保持轮距和车轮外倾趋势在允许范围内。端部轮辋安装位用于固定制动鼓或轮毂组件,轴头、轴承位、螺栓孔分布和轮辋配合面共同决定了装配后的回转精度。
建模时需要优先确认的是安装边界。轮辋直径为14英寸,意味着轮胎包络、制动空间和转向间隙都要围绕该尺寸校核;两端轮心距、梁体离地高度、轴头伸出长度以及安装座位置,会直接决定它能否适配目标车架。若用于拖挂设备,还需结合板簧座或悬挂连接点判断载荷作用线,避免横梁受力点偏离设计预期,造成局部应力集中。
结构设计上,扭转梁与轴头连接区域通常是应力交汇位置,模型中应体现过渡圆角、加强结构或焊接边界,以便后续进行有限元分析时准确识别危险截面。梁体截面形状、壁厚和材料取向会影响扭转刚度:刚度过高会使车辆在不平路面上跳动生硬,刚度过低则可能导致轮辋定位变化过快,影响行驶轨迹。因此在选型阶段,不能只看静态承载能力,还要结合额定轴荷、行驶速度和使用路况综合判断。
对于三维建模人员而言,该模型可用于检查轮辋与制动部件、车架纵梁、悬挂件之间的空间关系,也可作为装配体中车轮定位基准的参考。端部配合面需要保留清晰的同轴度和安装孔位关系,中部梁体则应保持连续几何特征,便于后续抽取中性面或进行简化分析。整体结构虽不复杂,但涉及承载、扭转、轮边安装和整车边界匹配,是行走系统设计中较有代表性的基础部件。
