SUV牵引单轴栏板小拖车结构

这款模型呈现的是乘用车后挂小型单轴栏板拖车与SUV牵引状态的配合关系，重点不在外观渲染，而在牵引连接、货箱边界、轮罩空间和后悬安全距离这些工程细节。日常使用中，这类小车斗常用于营地物资转运、庭院清理、小型机具搬运或休闲出行，装载对象多为零散件、工具箱、露营装备、袋装物料等，载重级别不高，但对装卸便利性、行驶稳定性和通过性要求明确。

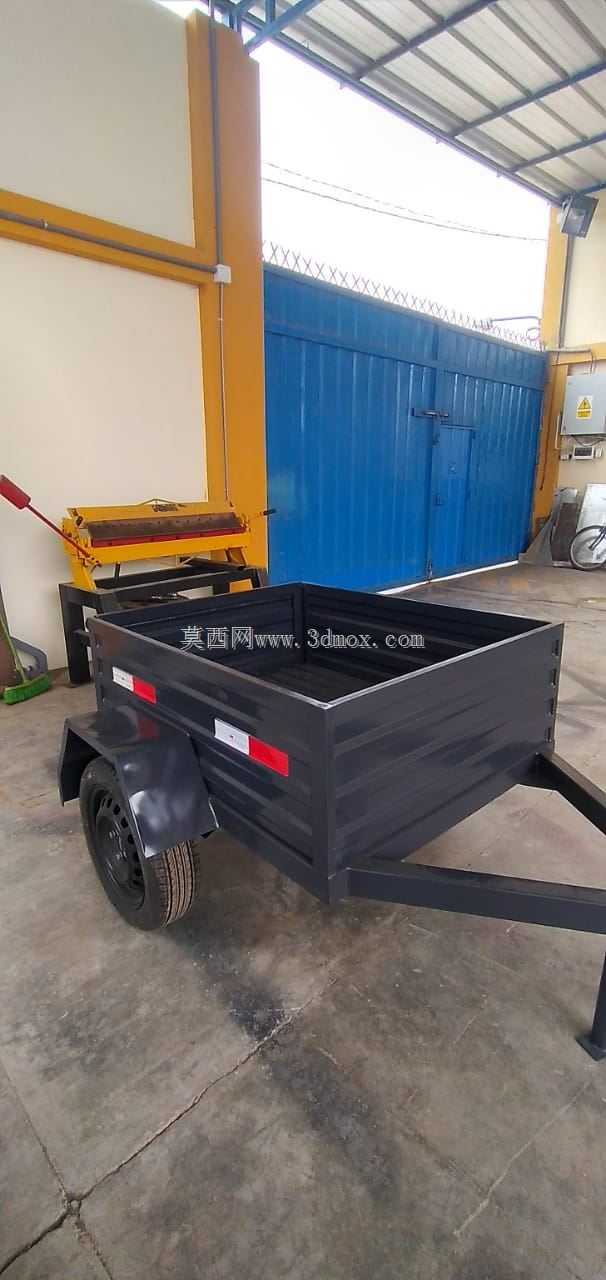

从结构上看，货箱采用低矮栏板形式，侧板与底板形成开放装载区，便于从侧面和后方取放物品。栏板边缘设置红白反光标识，提示后车识别挂车外廓；轮拱直接嵌入货箱侧下方，使轮胎上方空间被有效利用，同时限制了货箱内部可用宽度。单轴布置让整车结构更简单，转弯半径小，维护点集中，适合低速和中短途场景；但在建模时必须关注轴荷分配，牵引点处应保留合适的垂直载荷，既不能过重压塌车尾，也不能过轻导致摆振。

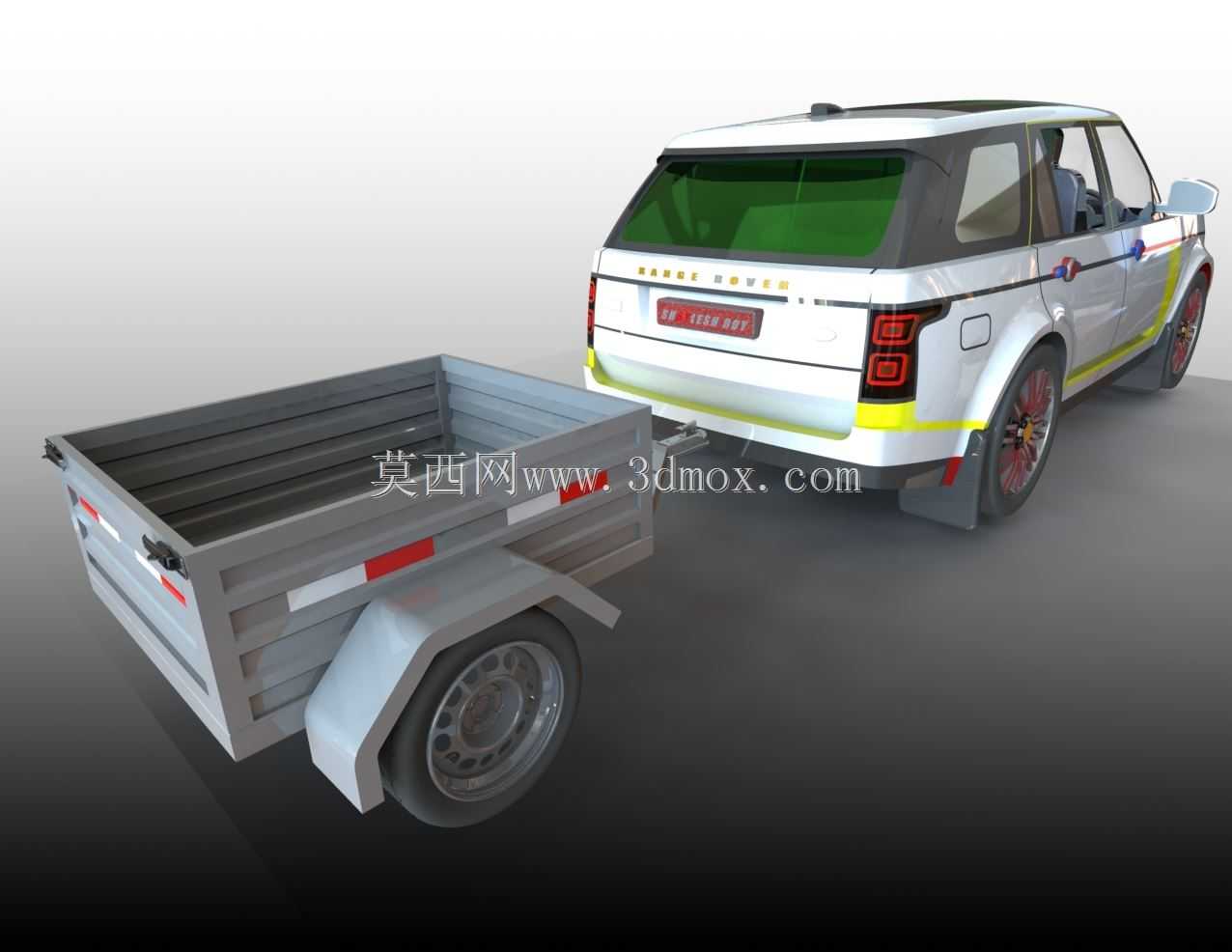

设计思路上，拖车与SUV之间需要预留足够的折叠、转向和跳动间隙。牵引杆长度不能只按直线状态确定，还要校核倒车、急转弯以及悬架压缩时球头罩、三角架与后保险杠的干涉。SUV后包围、排气尾段、后备厢开启轨迹都属于安装边界，若拖车前端过高或牵引杆过短，后备厢尾门在全开时可能碰到拖车前部。模型中拖车位于车辆后下方，能够直观看到挂钩区域、尾灯相对位置以及后悬与货箱前端的安全间距。

外形尺寸方面，这类挂车应控制宽度，避免明显超出牵引车外后视镜视野；货箱底板高度需与轮径、钢板弹簧或扭力轴布置匹配，过低会影响离去角，过高则抬高重心并增加装卸难度。轮胎选型要兼顾承载和滚动阻力，翼子板需覆盖轮胎上半部分，防止泥水甩入货箱。尾灯线束、制动连接、安全链或断裂制动索的走向也应在结构阶段同步考虑，而不是等样车拼装后再补装。

对于三维设计人员，建模时可先确定轮胎包络、牵引销中心、车桥中心线和货箱底板四个基准，再向上展开栏板、加强筋和牵引架。货箱骨架不能只做平板外观，边角处需要折边或加强，以承受颠簸时的局部冲击；牵引梁与车轴连接区是受力核心，应避免薄板直接受力。通过该模型可以检查拖挂组合的视觉比例、连接可行性和周边间隙，为后续出工程图、选装铰链、挂钩和反光标识提供清晰依据。
