工业跨线检修操作平台带双侧斜梯

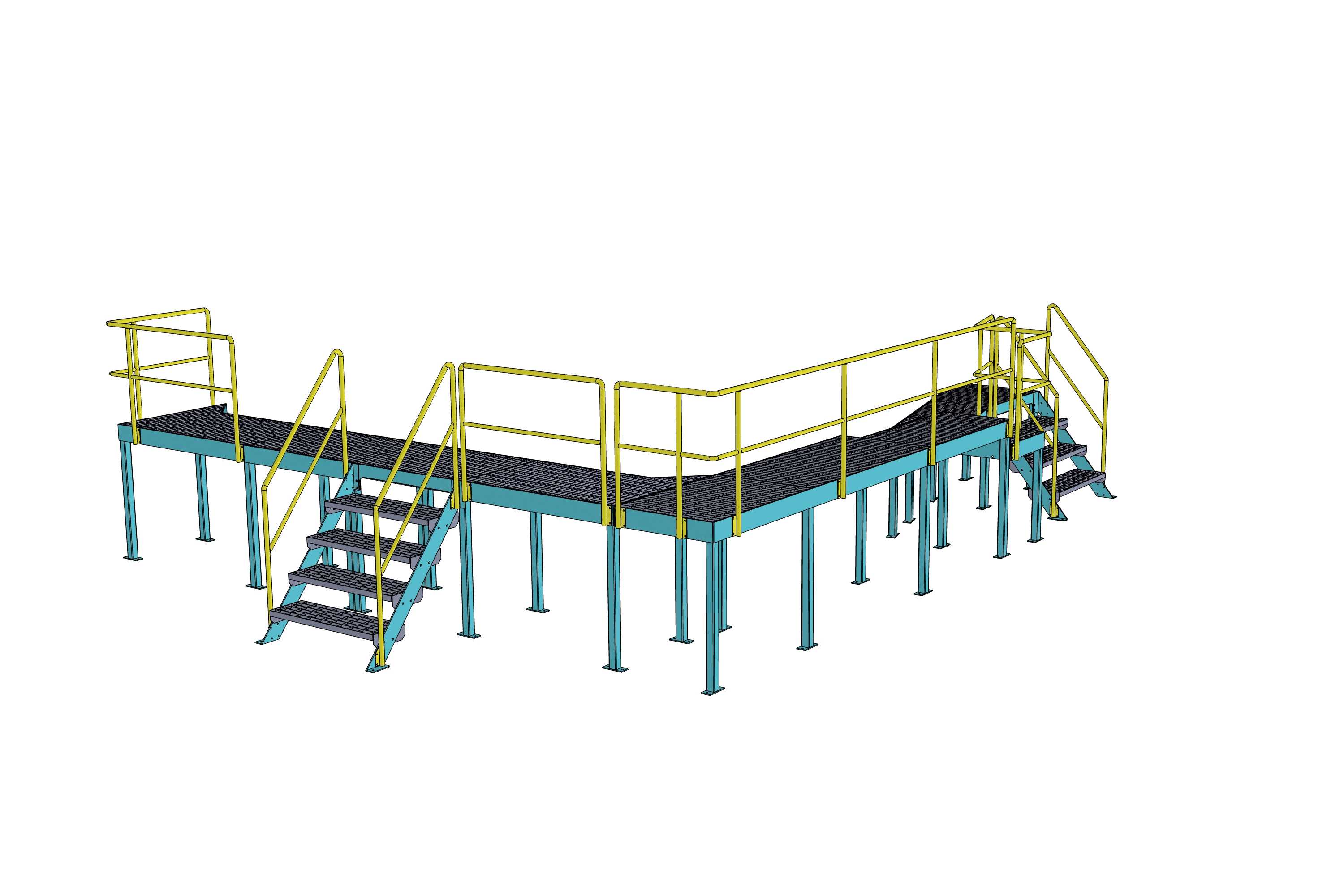

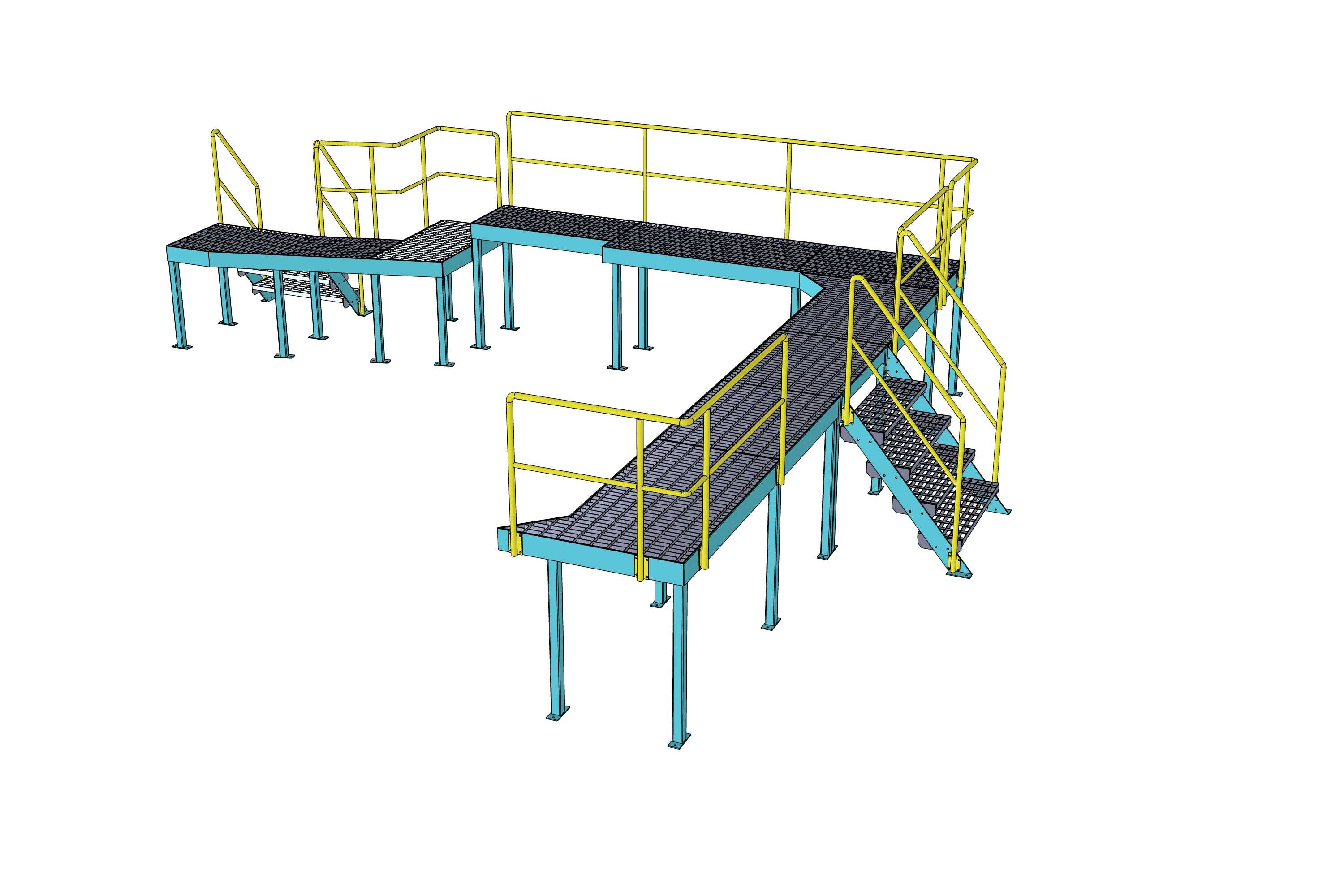

这套平台结构主要用于车间内跨越输送线、设备基础或管线区域，为巡检、操作、维护和短暂停留提供稳定的人行通道。平台采用长条形布置，两端分别设置斜向踏步梯，中部为水平走道，局部带有弯折过渡，能够在不破坏下方设备布局的前提下，把两个作业面连接起来。实际使用中，这类平台常见于装配线旁、机床组之间、物流分拣区上方以及需要频繁观察设备运行状态的工位，人员可从一侧登梯，沿护栏保护的走道到达另一侧，避免绕行或直接跨越危险区域。

结构设计上，平台由立柱、主梁、走道板、踢脚防护和栏杆组成。立柱沿平台长度方向多点布置，间距结合走道荷载与型材截面确定，底部通过地脚板与地面基础连接，保证整体抗倾覆能力。走道面采用格栅或防滑板形式，既能减轻自重，也便于积屑、灰尘和液体下落，降低滑倒风险。两侧护栏连续设置，在梯段与平台交接处做转角过渡，扶手高度和中间横杆按人员防护要求布置，开口位置仅保留在梯口，减少临边风险。

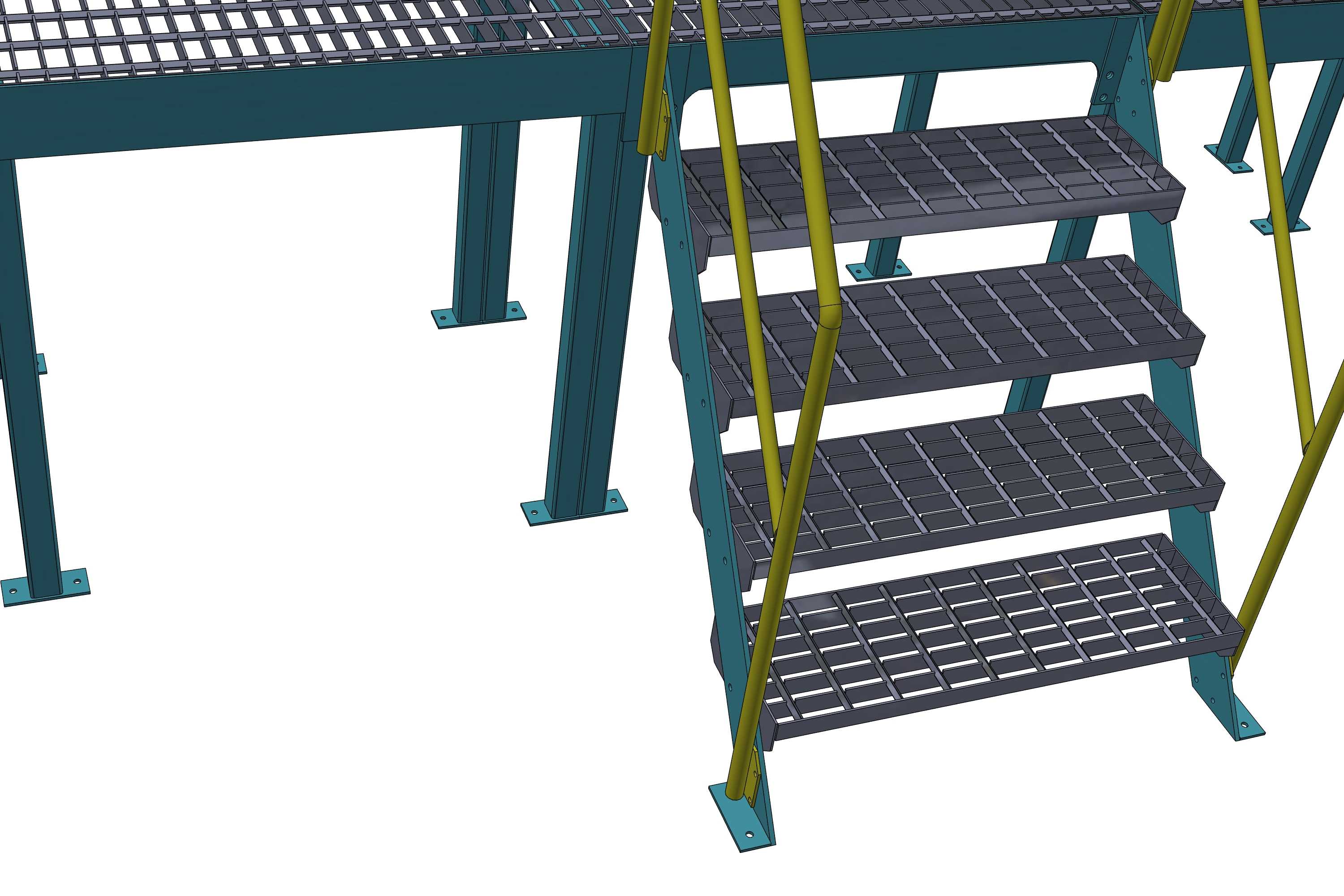

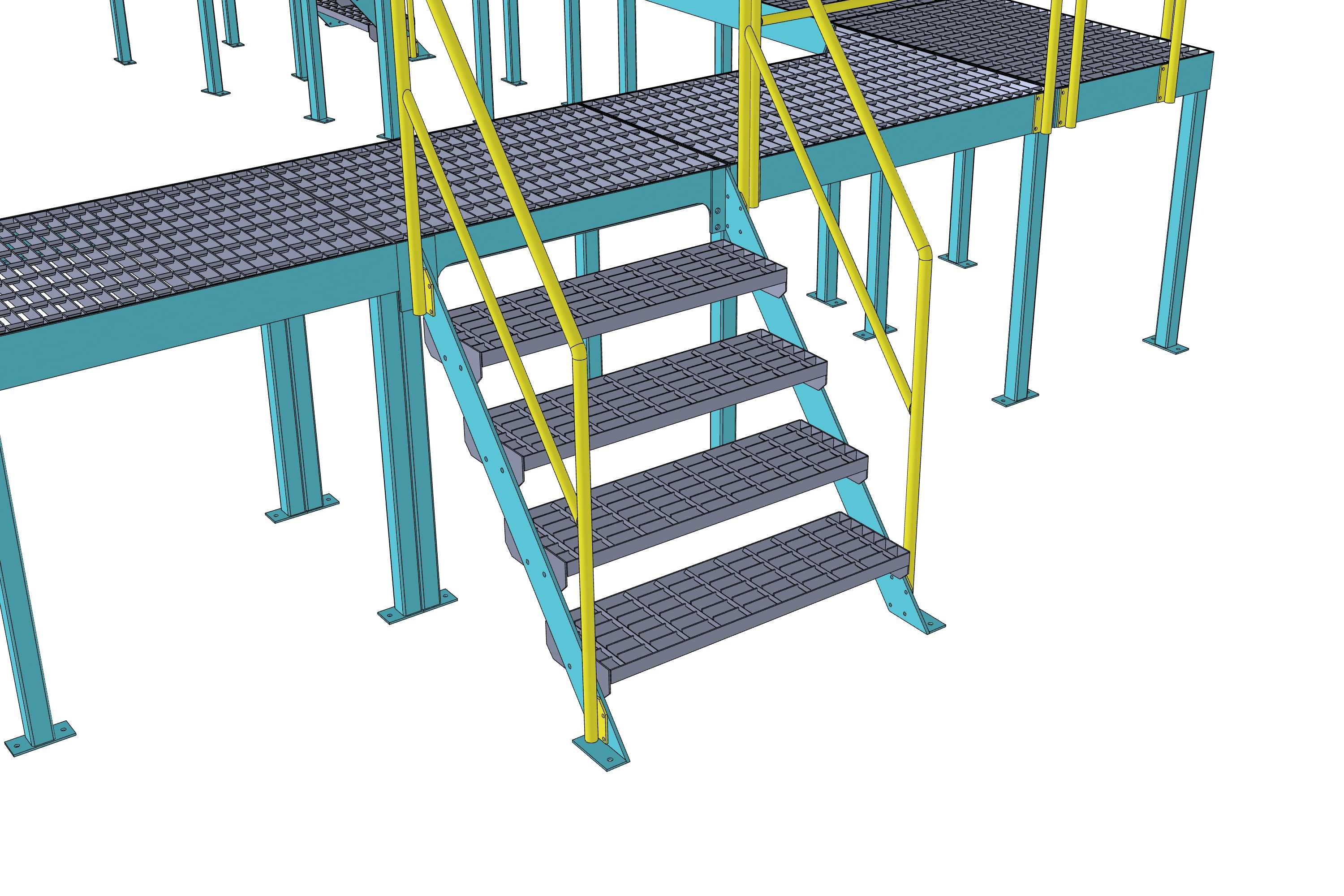

双侧斜梯的设置是该结构的重要特点。相比单侧登梯，它可以形成顺畅的通行回路，在多人同时作业或紧急疏散时更有优势。梯梁与平台框架刚性连接，踏步采用镂空防滑结构，梯边同样设置扶手和斜向栏杆，使上下平台过程中的受力路径连续。平台中部的弯折段不是简单造型，而是为了适配现场通道边界、避让下方设备或调整走道方向，使平台在有限占地内获得更合理的通行宽度。

从安装边界看，设计时需要重点控制平台总长度、梯段外伸距离、立柱落点以及平台顶面高度。长度方向决定跨越能力，梯段水平投影则影响周边操作空间；若现场有叉车通道、开门半径或设备检修门，梯口位置必须提前校核。平台高度应满足下方人员通行、设备吊装和管线维护所需净空，同时避免梯段过陡。立柱落点应避开电缆沟、风管和地脚螺栓密集区，必要时可通过调整主梁跨度来减少支腿数量。

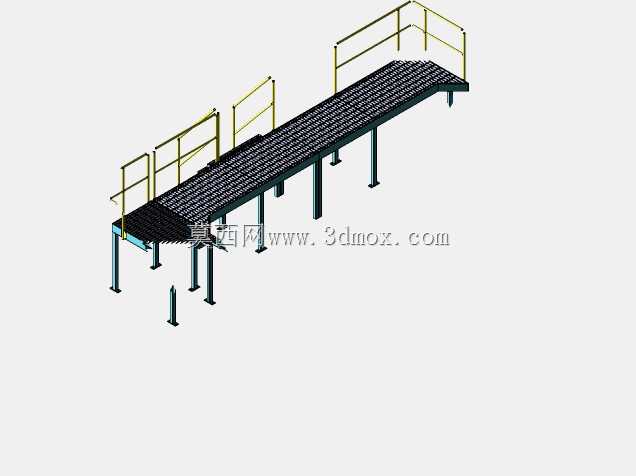

建模时需要把框架连接关系表达清楚，尤其是立柱与主梁、梯梁与平台、护栏与走道边梁的交接位置。走道板、踏步和护栏属于重复构件，可按阵列和分段方式处理，但在转角、梯口和变向处应单独建模，避免通用件直接贯穿造成干涉。对于结构工程师而言，这类模型不仅用于外观展示，更用于核对净空、基础位置、拼装顺序和现场可制造性；若后续出工程图，还需补充焊缝、螺栓规格、材料规格和表面处理要求，使三维方案能够直接服务于车间制作与安装。
