9000L承压储水罐体工业结构设计

项目分类:3D模型 发布时间:2021-08-31 ID:254267
  • 9000L承压储水罐体工业结构设计
  • 9000L承压储水罐体工业结构设计
  • 9000L承压储水罐体工业结构设计

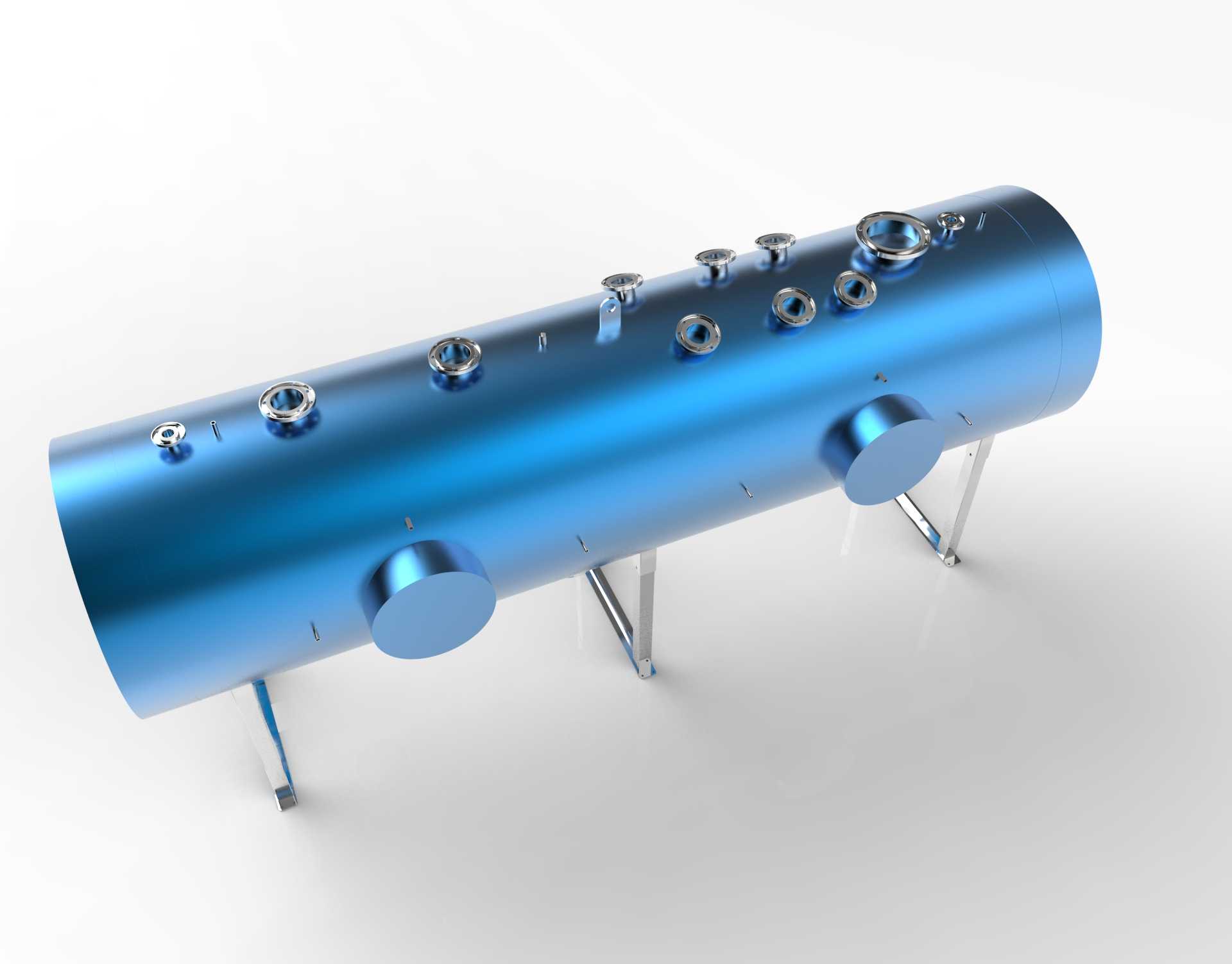

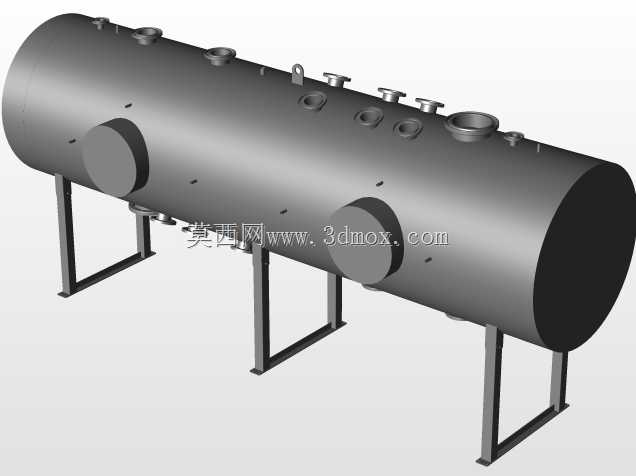

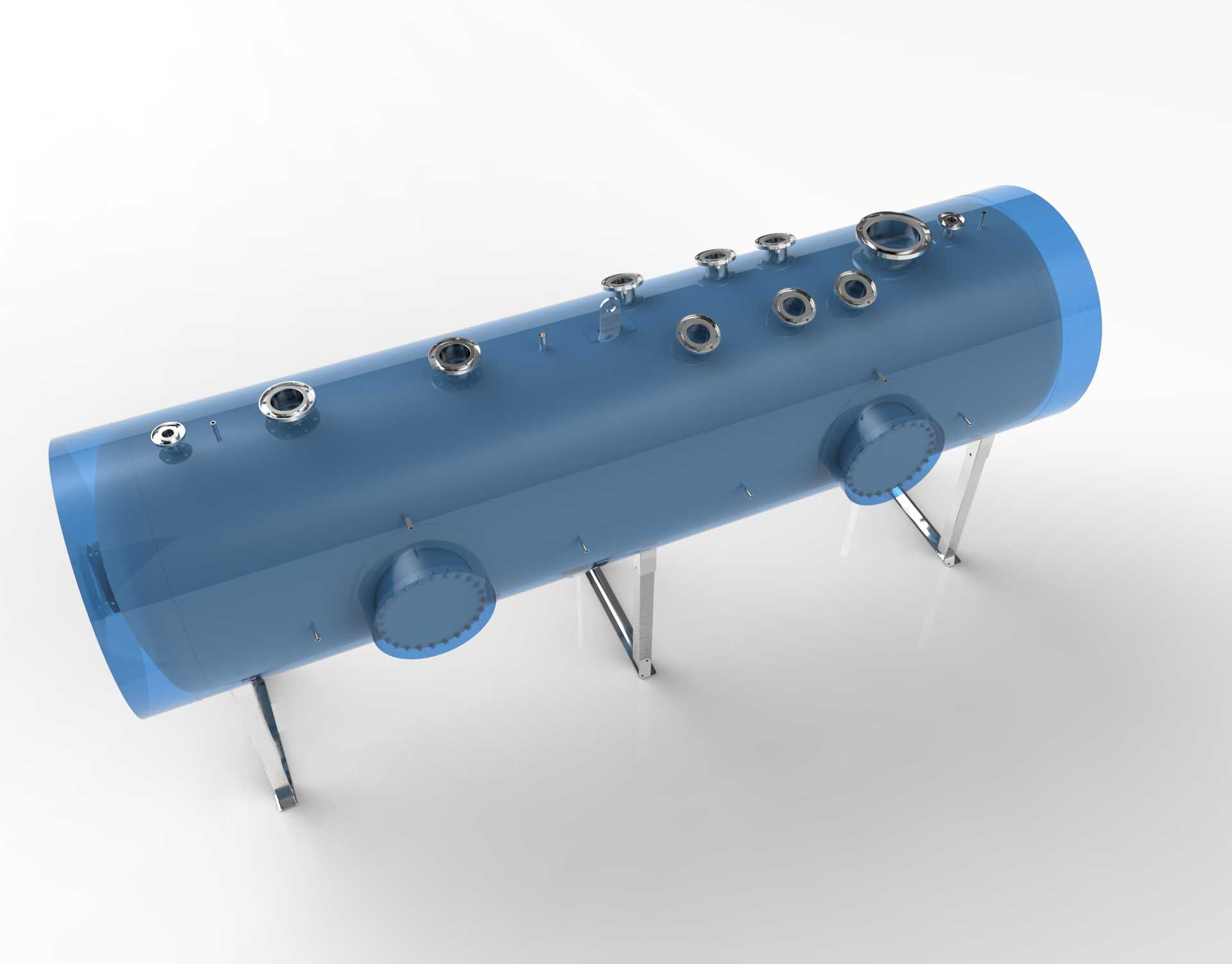

该罐体为9000L容积的承压储液设备,主体采用卧式圆柱筒体搭配两端标准椭圆封头的结构形式,这类构型在工业给排水、暖通空调循环水系统、中小型工艺储液工段中十分常见,依靠圆柱筒体均匀的环向应力分布特性,可在常规承压工况下降低筒体壁厚冗余,兼顾结构强度与材料成本控制。筒体上分布的多组不同口径接口,分别承担介质进出、排气、排污、仪表接驳、备用管路扩展的功能,接口位置沿筒体轴向与周向错落排布,设计阶段需结合现场管路走向、操作维护空间确定开孔方位,避免开孔距离过近造成焊接热影响区重叠,同时保证各接口法兰对接时无管路干涉。筒体底部设置三组鞍式支撑支座,支座与筒体接触位置做贴合弧面处理,可将罐体满载时的总载荷均匀传递至安装基础,支座的高度设计预留了底部排污操作与管路铺设空间,安装时需校核基础预埋件的水平度,避免罐体落座后出现局部应力集中。两端封头采用冲压成型结构,与筒体对接处开标准焊接坡口,焊缝位置需按承压设备要求做无损检测,封头的曲面过渡可降低介质进出时的流阻,同时避免筒体端部出现应力突变。从设计逻辑来看,这类储液罐体的建模需优先锁定筒体公称直径与总长度,以此确定9000L的有效容积,再根据设计压力计算筒体壁厚、封头壁厚,之后逐一排布各功能接口,开孔处需根据承压要求做补强处理,尤其是大口径进出液接口,需核算开孔削弱后的筒体强度,必要时增设补强圈。支座的位置并非随意设置,需避开筒体焊缝,同时保证罐体满载时的重心落在两支点的合理区间内,防止运行过程中出现支座受力不均。现场安装时,罐体的轴向长度、筒体直径、支座间距与高度均为核心边界尺寸,需提前与设备基础、周边管廊的空间尺寸做匹配校验,接口法兰的压力等级需与外接管路保持一致,罐体就位后需按规范做水压试验,排查焊缝与接口处的渗漏风险。日常运维中,顶部接口可用于排气与压力监测,侧部接口可对接液位传感装置,底部最低位接口用于停机时排空罐内残液,整体结构无复杂运动部件,可靠性强,可长期稳定承担系统储液、稳压、缓冲的工艺作用。
