维米尔越野型工程车轮总成结构设计

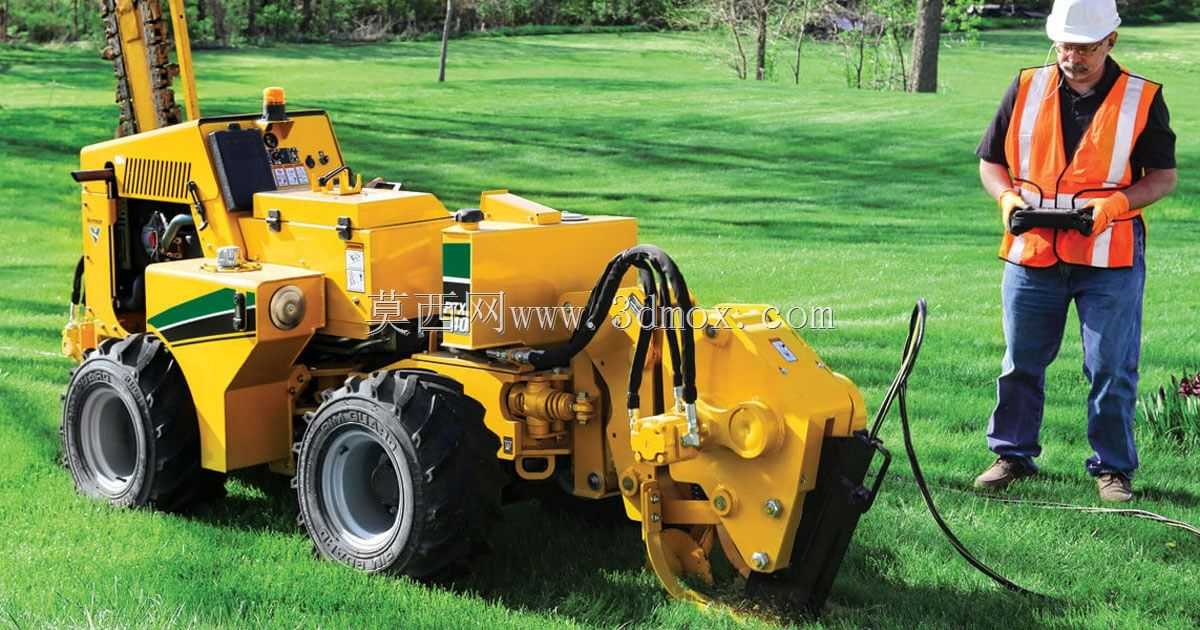

该车轮总成采用26X12.00-12规格，属于宽基低压越野轮胎配置，常见于小型滑移装载机、园林养护机械、维米尔系列小型工程设备以及非道路作业车辆。宽断面胎体能够在松软泥土、草地、碎石路面获得更大接地面积，降低接地比压，减少对草坪和铺装路面的损伤，同时在泥泞工况下提供足够的抓附力，避免设备因打滑而丧失作业能力。

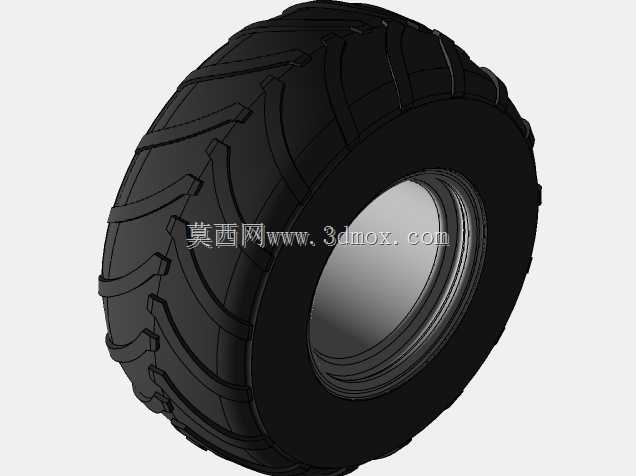

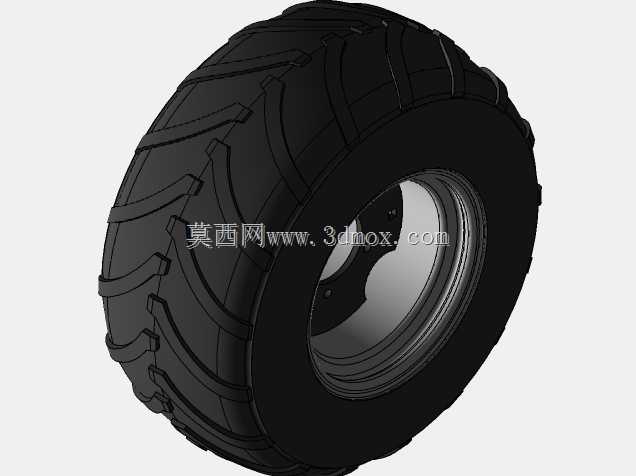

从结构组成看，总成包含橡胶轮胎、轮辋以及中心安装盘三部分。轮胎表面采用大块加深花纹设计，花纹块之间的排泥槽较宽，作业时泥土可快速从沟槽中脱出，防止胎面被泥层包裹而失去抓地力。胎侧轮廓厚实，能够抵御工地碎石、树枝和路缘石的剐蹭，降低低速重载工况下的爆胎风险。轮辋部分为对开或分体式钢制结构思路，便于轮胎拆装与维护；中心盘通过螺栓与车桥轮毂连接，安装孔位和止口尺寸需要与设备桥端输出法兰严格匹配，否则会出现同轴度偏差、螺栓受剪不均等问题。

设计这类车轮时，不能只关注轮胎外径，还要同时校核断面宽度、轮辋宽度、安装孔分布圆、中心孔直径、偏距以及转向时与车架、挡泥板、转向节之间的运动间隙。26X12.00-12轮胎断面较宽，若偏距选择不当，车轮可能外蹭车身或内侧摩擦悬架构件；在满载转向和悬架跳动极限位置，必须保留足够安全边界。承载能力方面，应结合单轮载荷、行驶速度和充气压力综合校核，不能简单按整车重量平均分配，还需考虑转向、制动和坡道作业带来的附加载荷。

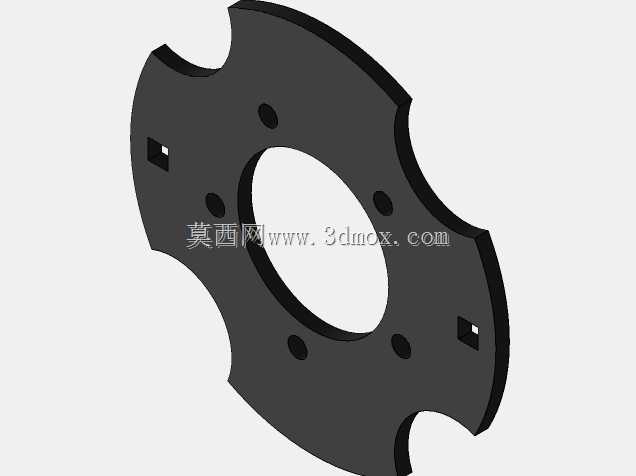

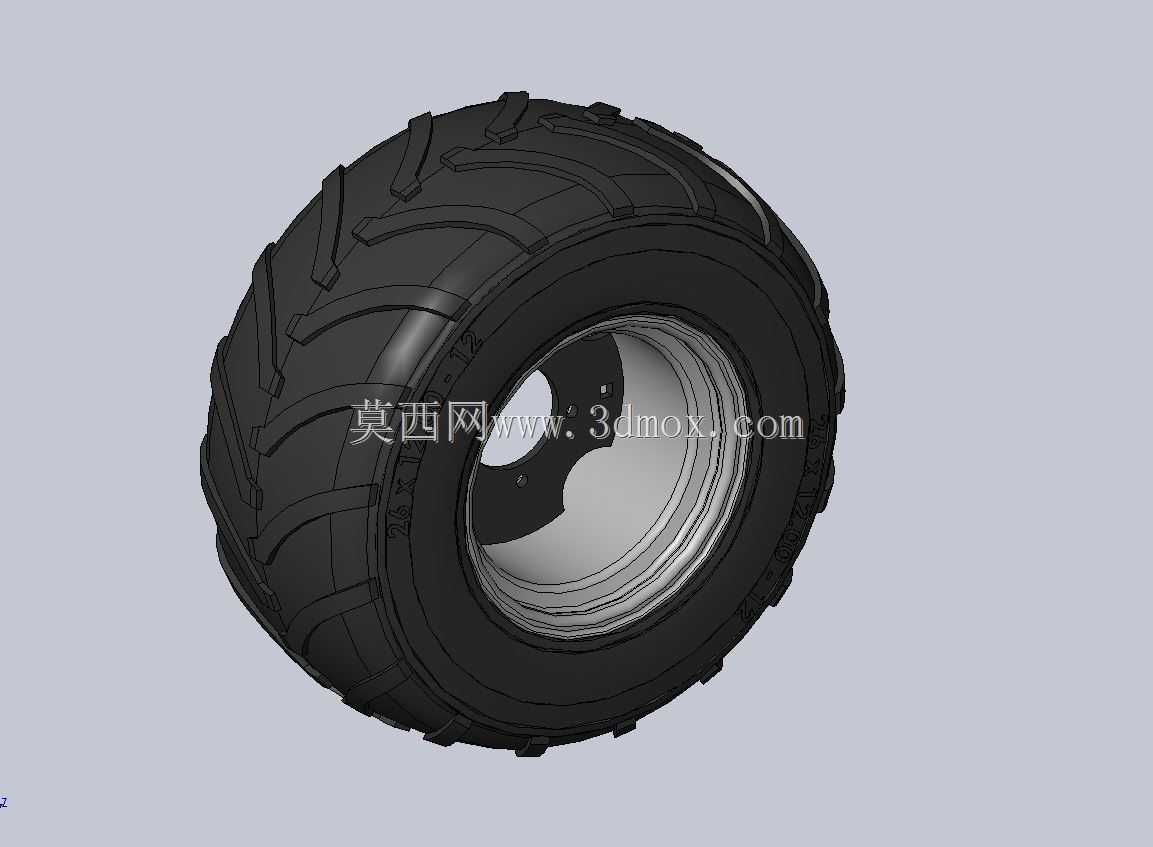

在三维建模过程中，胎面花纹、轮辋卷边和中心盘孔位是还原重点。胎体曲面需要兼顾外观弧度与工程真实性，轮辋与轮胎的配合直径、胎圈座角度应符合实际装配关系，避免出现模型能够视觉装配却无法指导实际装配的问题。中心安装区域的孔位、沉台和减重孔应按对称关系建模，并在装配环境中与车桥端部进行干涉检查。对于设备选型人员而言，该模型可直接用于整车总布置校核、近地间隙分析、转向包络确认以及行走系统维护方案制定；对于结构设计人员，则可作为宽基越野轮组匹配、轮辋改型和非标工装设计的参考基础。
