单螺杆输送泵整机集成结构设计

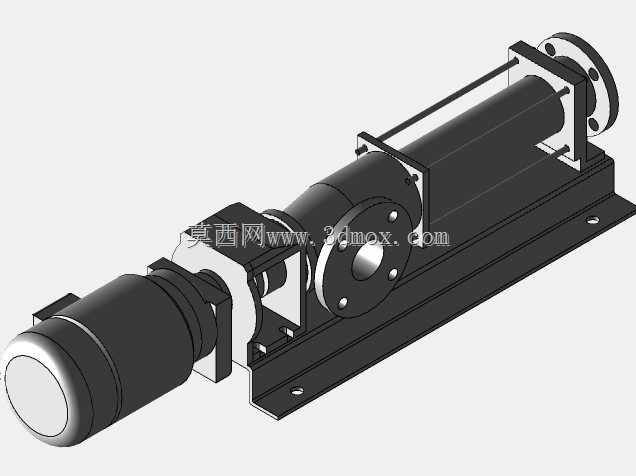

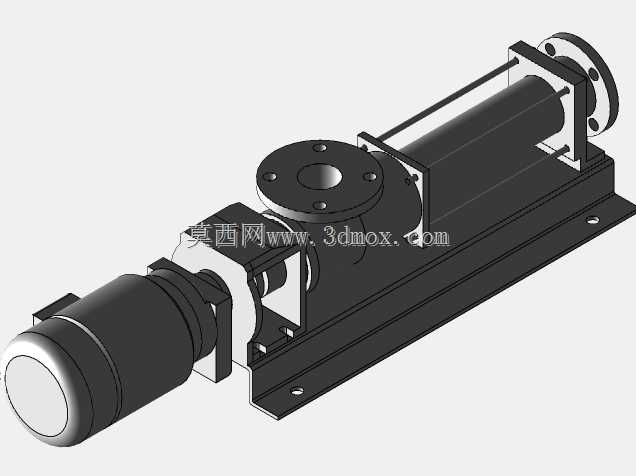

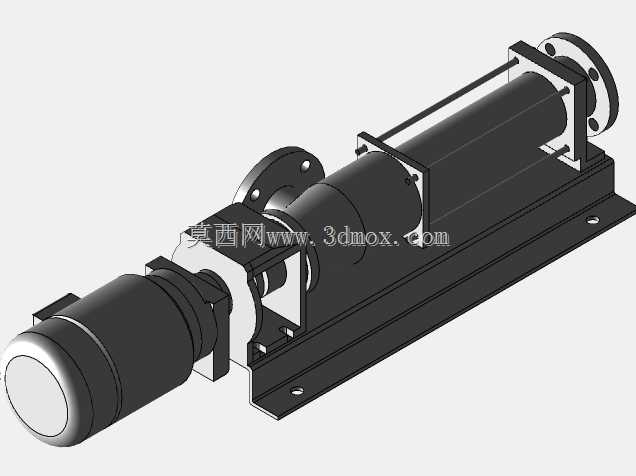

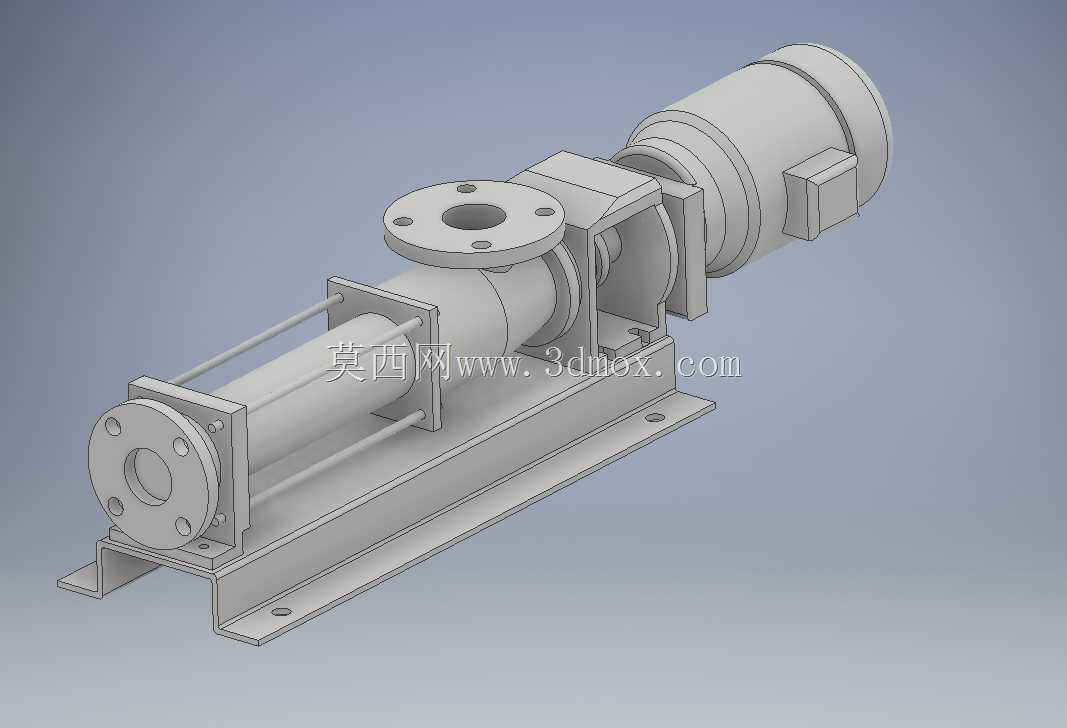

这款单螺杆输送泵的三维结构，完整还原了驱动端、泵体工作段、安装底座的全部装配关系，在市政污泥输送、食品酱料定量给料、化工粘稠介质转运场景中，这类容积式泵的选型匹配一直是设备集成的难点，很多现场安装出现的同轴度偏差、法兰对接错位问题，往往源于前期选型阶段没有拿到精准的整机三维数模做干涉校验。从结构设计逻辑来看，泵的核心工作副采用AISI316材质转子搭配NBR橡胶定子，橡胶定子的弹性变形特性可以在输送含细小颗粒的粘稠介质时保持稳定容积效率，不会像离心泵那样在高粘度工况下出现扬程骤降的问题，转子的偏心螺旋线型设计，在转动过程中会和定子内壁形成连续的密闭腔室，介质随着腔室的轴向推移平稳流动，没有湍流和剪切，对剪切敏感的介质比如絮凝剂、食品果酱类物料十分友好。驱动端选配的1.1kW电机通过联轴器直连泵轴，省去了中间减速环节的传动损耗，联轴器位置预留了足够的检修空间，日常维护时不需要拆解泵体进出口管路就能完成密封件更换。安装底座采用预制型钢焊接结构，所有安装孔位的同轴度在建模阶段就做了公差匹配，泵体进出口分别配置2英寸与2.5英寸法兰接口，法兰的螺栓孔分布、密封面凸台尺寸完全符合通用管路对接标准，做产线集成时可以直接对接现有管路，不需要额外做转接法兰设计。整机的安装边界尺寸在数模中做了完整标注，底座的固定孔间距、泵体最高点距离安装面的高度、电机尾部的检修预留空间都有明确的尺寸参考，做设备布局时可以直接导入产线三维布局图校验，避免现场安装时出现和周边设备、管线的干涉问题。很多工程师在选型这类螺杆泵时，往往只关注流量扬程参数，忽略了整机的安装尺寸和接口匹配度，导致设备到现场后需要重新切割管路、调整支架，耽误项目工期，这个完整的装配数模可以在设计阶段就完成全部的干涉校验和安装模拟，把现场安装的隐患提前排除。泵体的支架部分做了加强筋设计，在电机满负荷运行时可以减少泵体的振动传导，避免长期运行出现的螺栓松动、密封泄漏问题，定子外壳的连接螺栓位置做了沉台设计，螺栓安装后不会突出外壳表面，减少现场安装时的磕碰风险。
