PVC双承口转BSP外螺纹管路适配器

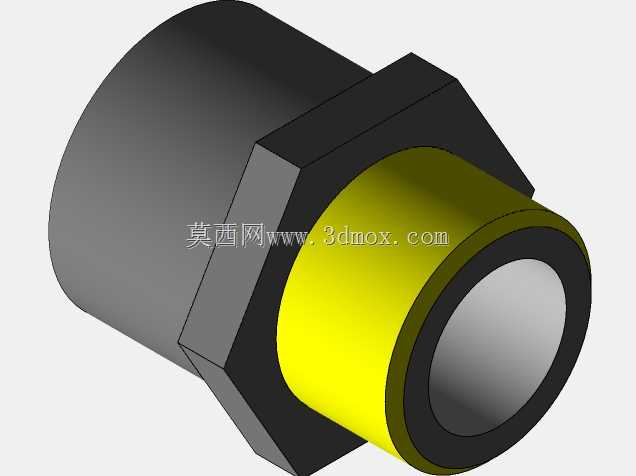

该适配器用于PVC管路系统中溶剂粘接段与BSP外螺纹接口之间的过渡连接，常见于水处理、化工输送、暖通给排水及小型设备内部配管。其一端采用承插结构，可容纳对应外径的PVC管插入，通过溶剂焊接形成连续内壁；另一端为BSP阳螺纹，便于与带内螺纹的阀门、泵口、水箱接头或金属支管连接。中部六角面为扳手受力区，可在装配时传递扭矩，避免圆柱段被夹伤或旋紧时整体打滑。

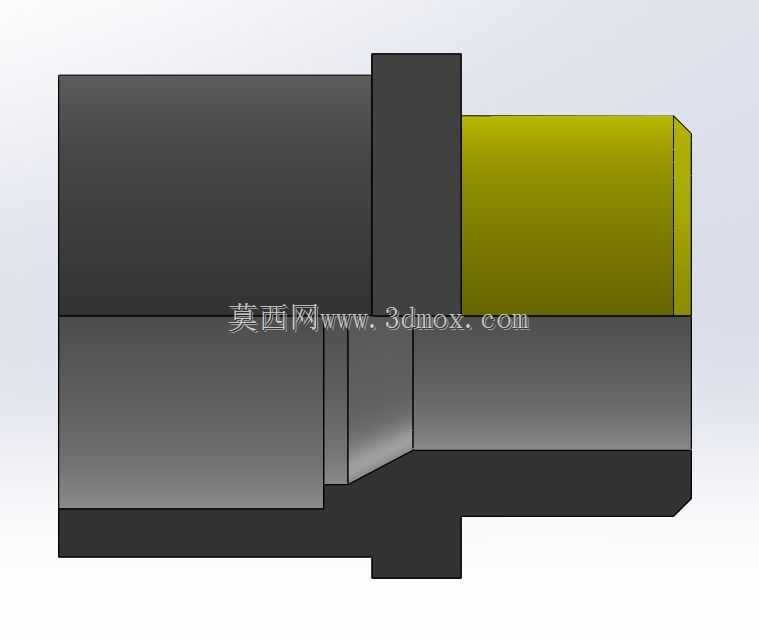

从结构设计看，承口端需要控制内径、插入深度和端部倒角。倒角用于引导管材进入并减少溶剂堆积，承口深度决定粘接面积与对中能力，过浅会降低承压可靠性，过深则占用安装空间。壁厚沿承口、六角体和螺纹段逐步过渡，以兼顾成型收缩、流道平滑和螺纹根部强度。螺纹端保留退刀与肩部限位，拧紧后肩部可贴合配合面，形成辅助定位；但在实际选型中仍应结合密封带或密封圈使用，不能仅靠塑料端面实现高压密封。

外形尺寸边界主要由承口外径、六角对边、螺纹规格和总长构成。布置管路时，需在六角周围预留扳手回转空间，尤其在贴近墙板、支架或多管并排安装时，应避免工具无法进入。螺纹端与金属件连接时，要控制旋入长度，防止BSP螺纹过度顶紧造成塑料接头开裂。承口端则需预留管材插入直线段，弯曲半径不应直接贴近承口端面，以降低焊接处的附加弯矩。

三维建模时，可将承口、六角体和外螺纹作为独立特征组织：先建立回转主体，再切除承插孔和端部倒角，随后拉伸六角轮廓，最后生成符合BSP牙型的螺纹特征。对需要出工程图的场景，应标注承口内径、配合管外径、螺纹规格、六角对边、总长及关键肩部尺寸。由于PVC件对温度和应力集中较敏感，棱角处宜设置小圆角，螺纹根部避免尖角，壁厚尽量均匀，以减少注塑缩痕和长期使用后的蠕变风险。

在设备选型中，这类接头适合常温、低压、腐蚀性较弱的流体回路。安装前需确认管材外径与承口匹配，粘接面清洁无油污；螺纹连接时扭矩应适中，不能按金属接头的受力习惯强行锁紧。若用于频繁振动或温度波动较大的位置，应评估增加支架或改用金属过渡接头，以提高管路长期稳定性。
