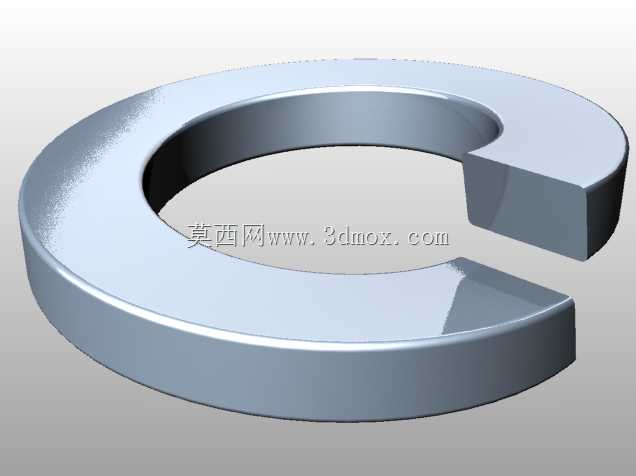

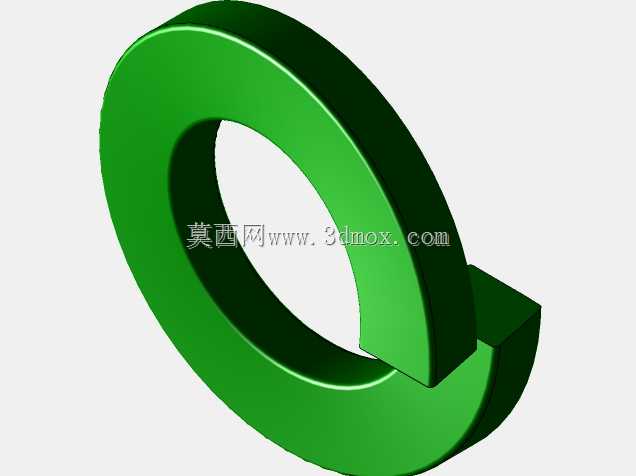

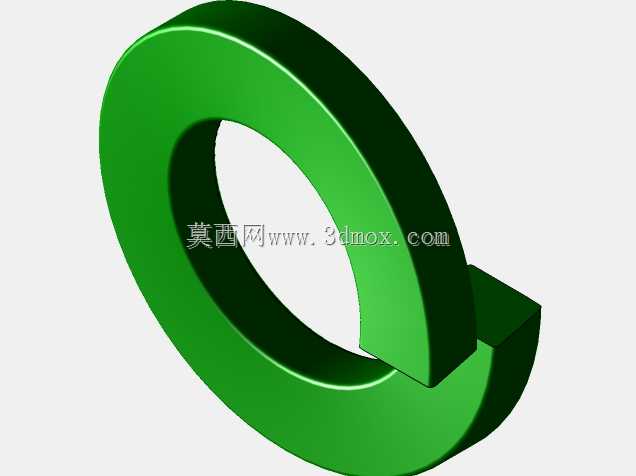

DIN127B型M10开口弹簧锁紧垫圈结构

在振动工况明显的螺栓连接部位，普通平垫往往难以维持持续预紧力，而DIN127B型M10弹簧锁紧垫圈正是针对这一问题设计的常用连接件。它的核心作用不是单纯增大接触面，而是利用开口处的错口高度与材料弹性，在螺母拧紧后持续对螺纹副施加轴向补偿力，从而抵消设备运行中因冲击、温度变化或微动磨损造成的预紧衰减。

从实际装配边界看，该垫圈适配M10规格螺纹件，内径需保证螺杆顺利穿过，同时不能因间隙过大造成偏心承载；外径则要与被连接件表面、螺母支承面形成合理覆盖，避免压陷局部材料。开口两端并非处于同一平面，而是沿轴向形成翘起结构，这一几何特征决定了它的防松逻辑：当连接副发生松动趋势时，垫圈回弹产生附加张力，开口刃口还可对支承面形成轻微咬合，增加回转阻力。

设计这类垫圈时，材料弹性、硬度与截面厚度需要匹配。若刚度过低，压缩后容易压平，长期使用会失去补偿能力；若硬度过高，则可能在装配或受冲击时发生脆断。开口宽度、切口方向以及两端翘曲量同样关键，它们直接影响自由状态高度、压平载荷和安装后的应力分布。三维建模时不能只画成带缺口的圆环，必须准确表达两端轴向错位、断面厚度和环形曲率，否则在干涉检查、装配模拟或工程出图时会丢失关键功能特征。

这类零件常见于电机底座、支架连接、传动护罩、通用机架以及频繁受振的机械设备中。选型时要结合螺栓强度等级、被连接件材料和表面硬度综合判断：对于铝合金、塑料等较软基材，弹簧垫圈的局部压痕可能更明显，需要控制拧紧力矩；在高强度钢结构连接中，则更关注其回弹保持能力和疲劳表现。安装方向也应遵循工程习惯，让垫圈稳定贴合支承面，避免因开口位置不当造成偏心加载。

从结构建模角度看，该模型可用于标准件库搭建、装配体校核、BOM关联以及紧固件布局验证。通过还原真实开口翘曲形态，设计人员能够在数字样机中检查垫圈压平空间、螺母与周边结构的距离，以及多螺栓排布时是否存在工具操作干涉。对设备选型人员而言，理解其尺寸边界比单纯关注外观更重要，因为内径、外径、厚度和自由高度共同决定了它能否在给定孔位和沉孔空间内可靠工作。

需要明确的是，弹簧垫圈并非适用于所有防松场景。在极高交变载荷或对防松等级要求严格的部位，往往需要与尼龙锁紧螺母、螺纹胶、双螺母或止动垫片等方案组合使用。但在一般机械设备、工装夹具和五金连接结构中，DIN127B型弹簧垫圈仍以结构简单、安装方便、成本可控的特点，成为螺纹防松体系中非常基础且广泛使用的元件。
