轻钢结构厂房承重骨架框架设计

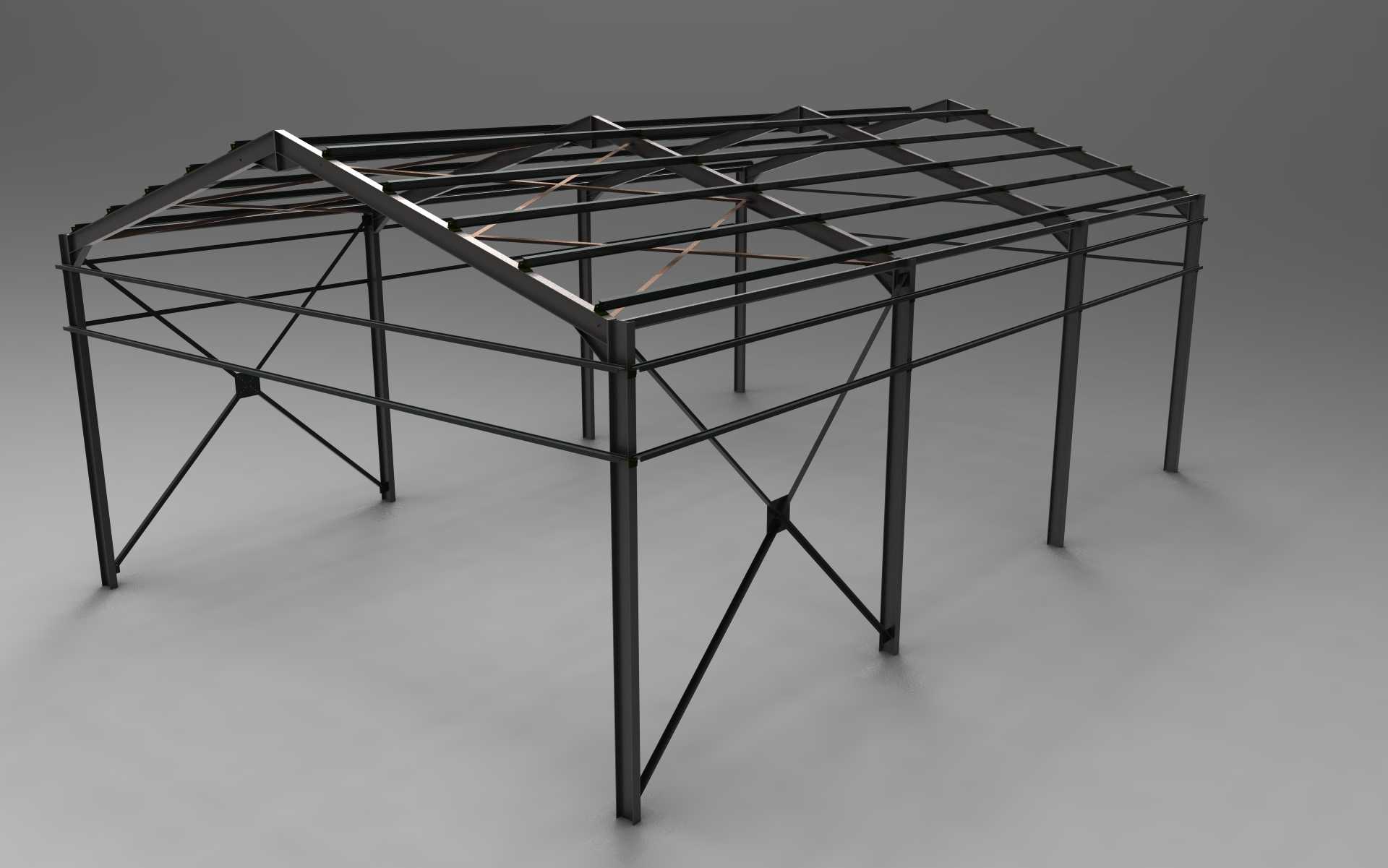

这套轻钢结构承重骨架，主要面向中小型单层工业厂房、仓储库房、临时作业棚这类大跨度无内柱的使用场景，核心作用是承担屋面恒载、屋面活载、风荷载以及水平地震作用，为外围护板材、内部悬挂管线或轻型起重设备提供可靠的受力支撑。从设计逻辑上看，整体采用柱距等距排布的门式刚架受力体系，竖向承重构件选用等截面H型钢柱，柱脚预留与基础预埋件连接的螺栓孔位，安装时可通过调整垫铁精准校正柱身垂直度，避免后期骨架出现附加内应力。柱间设置交叉式柔性斜撑，斜撑两端通过节点板与柱身加劲肋焊接固定，可有效传递纵向水平力，防止骨架在纵向风载或吊车制动荷载作用下出现侧移失稳。屋盖部分采用变截面H型钢屋架梁，梁端与柱顶通过高强螺栓刚接，形成整体刚接框架，相比铰接体系可有效减小梁柱截面尺寸，降低整体用钢量；屋架上弦预留檩托板安装位，可直接固定C型或Z型冷弯檩条，适配彩钢压型板、夹芯保温板等不同类型的屋面围护材料。横向框架之间设置多道系杆，系杆采用圆管截面，沿屋架跨度方向等距布置，将各榀独立刚架连接为整体空间受力体系，避免单榀刚架出现平面外失稳。设计时充分考虑了安装边界条件，所有构件连接节点均采用螺栓连接与现场焊接结合的方式，工厂预制阶段完成所有构件的钻孔、坡口、节点板焊接工作，现场仅需完成拼装与节点固定，可大幅缩短现场施工周期。骨架的柱高、跨度可根据实际场地需求调整，当前设计的跨度适配12-18米的常规中小型厂房需求，柱距预留6米的标准模数，可与市面上常规的围护板材、门窗构件尺寸匹配，无需额外定制非标准配件。在受力校核层面，设计阶段已对刚架梁柱的抗弯、抗剪承载力，节点的螺栓抗剪、焊缝抗拉强度，斜撑的长细比控制均做了针对性验算，确保在常规荷载工况下骨架的变形量控制在规范允许范围内，避免因变形过大导致围护板材开裂、渗漏等问题。同时所有钢构件表面预留除锈与涂装工艺余量，现场安装完成后可直接涂刷防锈漆与防火涂层，满足不同使用环境下的防腐、防火要求。
