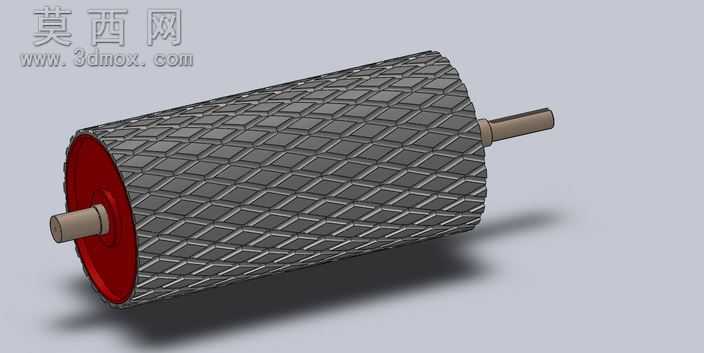

输送机头部菱形花纹传动头鼓

本模型为输送机配套使用的头部传动头鼓，是带式输送机传递牵引力的核心承载部件，建模过程严格遵循输送设备的实际设计规范，完整还原了头鼓的全部结构细节。模型构建时首先完成中心传动轴的参数化建模，根据头鼓的额定承载扭矩确定轴径尺寸，预留出与轴承座、驱动装置连接的装配轴段，保证轴段的同轴度公差符合机械设计要求。之后完成鼓体主体结构的建模，鼓体采用空心筒体结构设计，在保证结构强度的前提下有效降低部件自重，减少驱动端的动力损耗；筒体两端设计有与端盖连接的定位止口，端盖与中心轴之间预留轴承安装位，可适配标准深沟球轴承的装配尺寸，保障头鼓运转时的转动平顺性。筒体表面的菱形防滑花纹是本模型的设计重点，建模时通过阵列特征完成菱形网格的均匀排布，花纹凸起高度经过合理设计，既可以增大输送带与鼓面之间的摩擦系数，避免输送带重载运行时出现打滑丢转的问题，又不会过度磨损输送带的接触面，延长输送带的使用寿命。筒体两端的红色挡边结构也做了精细化还原，挡边高出鼓面一定尺寸，可在输送带运行过程中起到限位作用，防止输送带出现跑偏、脱落的故障。材质渲染阶段，中心传动轴赋予金属钢材质，呈现出机加工后的金属哑光质感；鼓面菱形花纹部分赋予深色耐磨橡胶材质，还原实际产品中鼓面挂胶的视觉效果；两端挡边赋予醒目的红色工业漆材质，既符合工业设备的安全色标规范，也让模型的视觉层次更加清晰。整体装配结构经过干涉检查，所有部件之间不存在装配冲突，转动副的设置符合实际运动逻辑，可直接用于输送机整体装配的干涉验证、运动仿真演示，也可作为输送设备设计时的头鼓选型参考模型，帮助设计人员快速完成整机的结构布局，缩短设备研发的设计周期。
