双层带坡顶独栋民居建筑结构三维设计

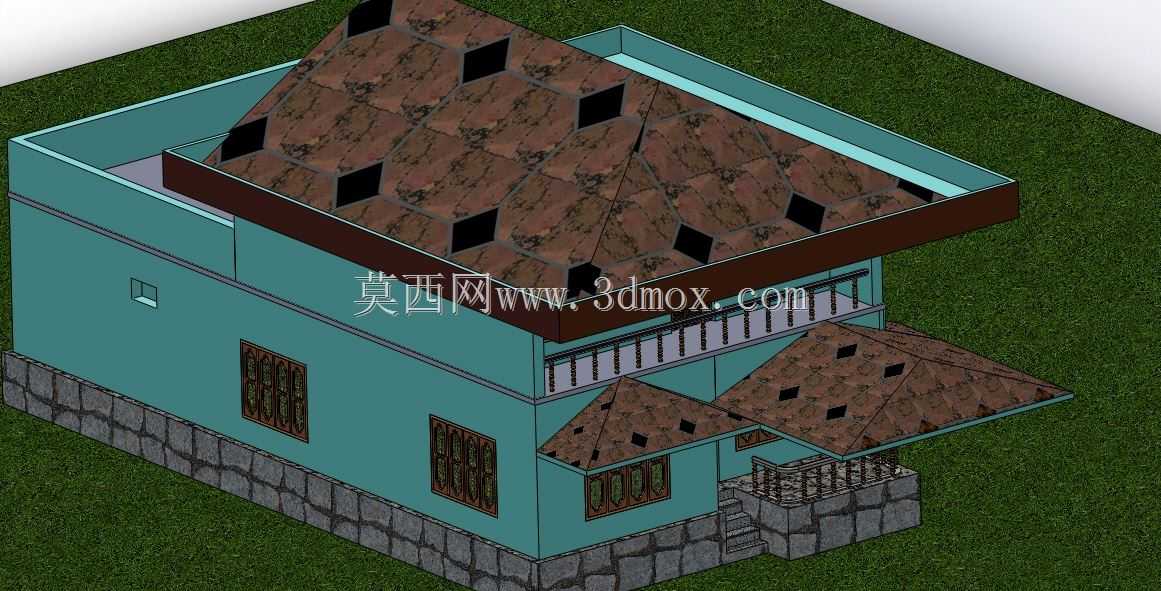

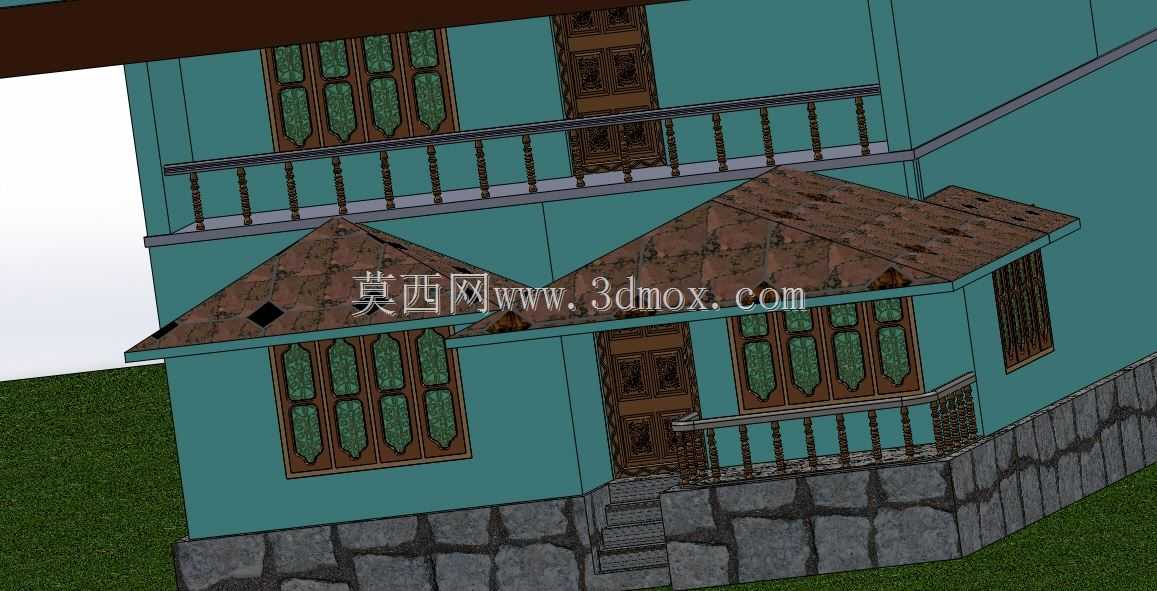

　　本次呈现的建筑结构模型，聚焦乡村独栋自建房的常规落地形态做结构还原，建模过程中优先对齐民用住宅的实际建造逻辑，没有做脱离施工实际的夸张造型设计。从结构分层来看，模型主体分为上下两个居住层，底部做了仿毛石的基座抬高处理，这部分设计对应南方乡村住宅的防潮需求，基座高度刚好覆盖常规地面返潮的影响区间，同时预留了入户台阶的安装位置，台阶踏步高度控制在15厘米的民用建筑舒适区间，台阶侧边衔接的入户门廊做了独立小坡顶覆盖，避免入户区域直接被雨水冲刷，门廊处预留了金属护栏的安装位，护栏高度符合民用建筑临边防护的安全要求。

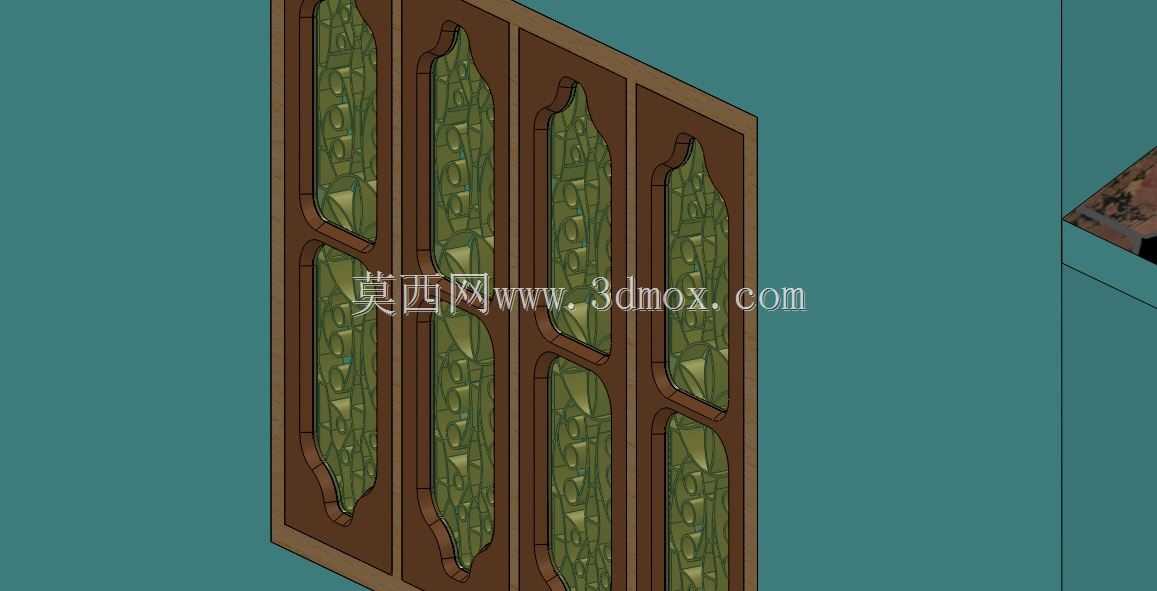

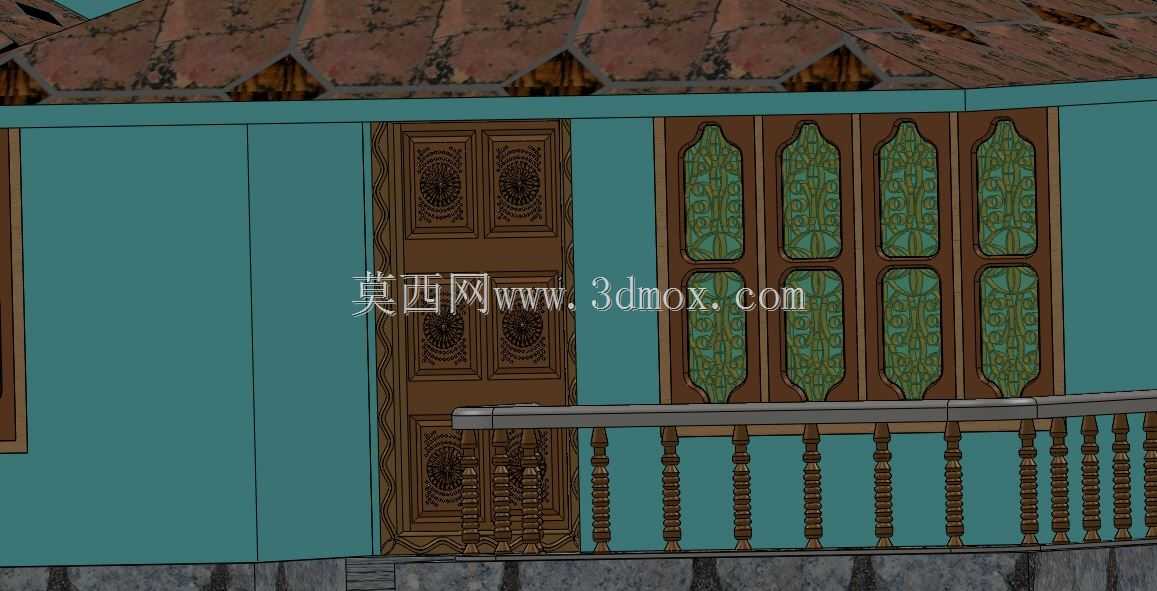

　　建筑主体外墙采用青蓝色饰面还原，墙面上的开窗位置完全对齐内部房间的采光需求，一层的三扇外窗分别对应客厅、次卧、厨房的采光面，窗洞尺寸按照常规民用窗的模数设置，窗户外侧预留了防盗格栅的安装槽位，不需要额外在墙体上二次开孔固定。二层区域设置了通长的外挑阳台，阳台挑出宽度为1.2米，刚好满足日常晾晒、临时休憩的空间需求，阳台护栏采用竖向杆件的通透设计，不会遮挡二层室内的向外视野，同时护栏底部做了10厘米高的混凝土翻边，避免阳台积水向楼下渗漏。

　　屋顶部分采用多段式坡屋顶组合设计，主屋顶为四坡水结构，屋面坡度设置为30度，这个坡度在大部分南方地区可以快速排走屋面雨水，同时不会因为坡度过陡增加屋面施工的难度，屋面上预留的方形开孔对应太阳能设备安装、屋面检修口、通风道出屋面的位置，开孔周边都做了向上的翻边结构，防止雨水从开孔处倒灌进室内。入户门廊上方的两个小坡顶和主屋顶做了结构衔接，排水檐口的位置对齐，保证屋面雨水可以顺着檐口的排水沟统一排到建筑两侧的地面，不会出现雨水顺着墙面流淌留下水渍的问题。

　　建模过程中所有墙体的厚度都按照常规砖混结构的承重墙厚度设置，外墙240毫米、内部隔墙120毫米，各层的层高设置为3米，整体建筑总高度从室外地面到主屋顶屋脊的距离控制在8.7米，符合乡村自建房的限高要求，也不会因为建筑过高影响周边邻居的采光。建筑整体的占地轮廓为矩形，面宽12米、进深10米，这个尺寸的宅基地在国内乡村地区非常普遍，模型的结构边界可以直接适配大部分常规尺寸的宅基地，不需要做大幅度的尺寸调整就可以作为方案设计的参考。

　　从应用场景来看，这个模型可以作为乡村自建房方案沟通的直观展示载体，结构设计师可以在这个基础模型上调整内部房间分隔、开窗位置、屋面细节，施工人员也可以通过三维模型直观理解各部分结构的衔接关系，避免二维图纸识图偏差导致的施工错误。模型在结构衔接处都做了符合施工逻辑的处理，比如坡屋顶和墙体的衔接位置预留了圈梁的安装空间，基座和上层墙体的衔接处做了防潮层的结构示意，阳台挑板和主体结构的连接位置做了加强处理，这些细节都对应实际建造中的关键节点，不是单纯的外观造型建模。
