第四代帕杰罗底盘防护滑板结构设计

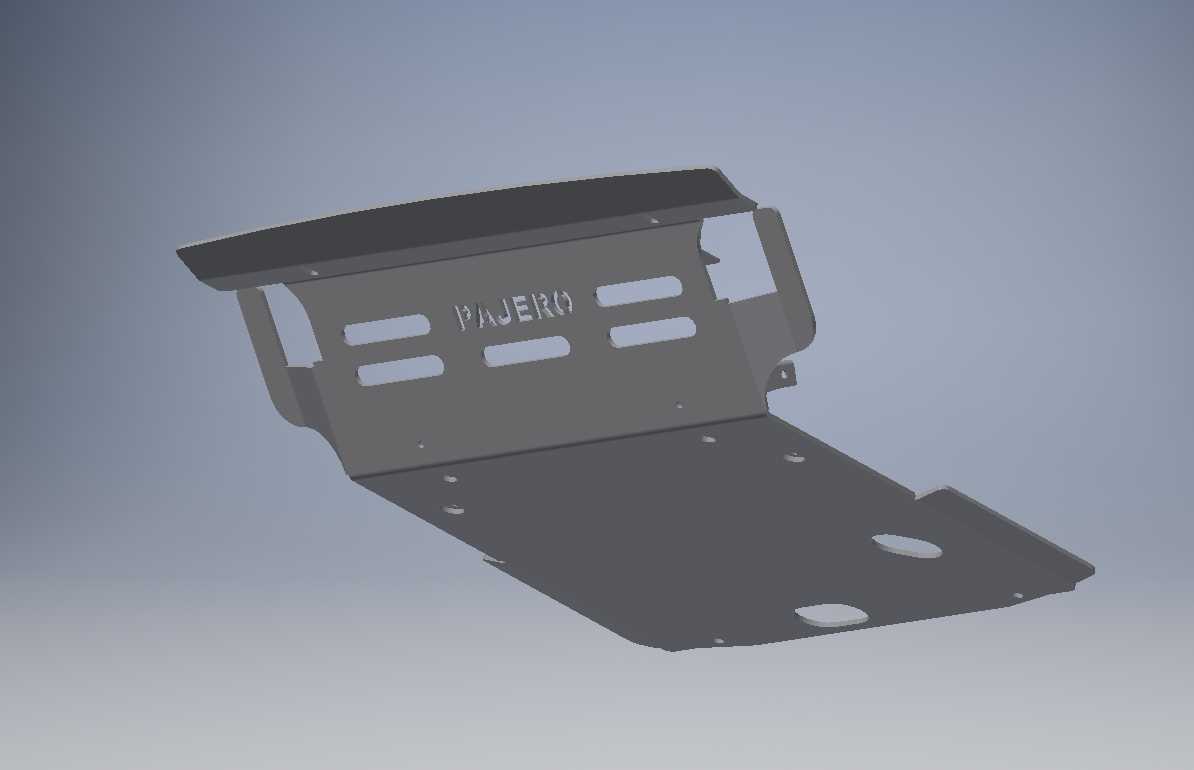

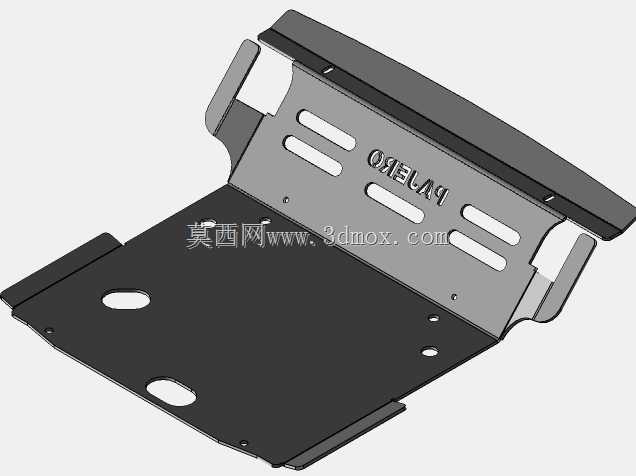

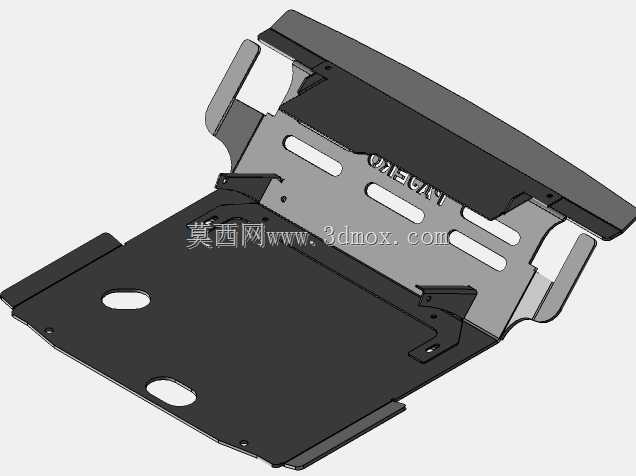

这款针对第四代帕杰罗开发的底盘防护滑板，核心应用场景覆盖硬派越野穿越、非铺装路面行驶、户外复杂路况通勤等场景，主要作用是阻隔行驶过程中飞溅的碎石、凸起的岩石、硬土棱坎对车辆底盘关键部件的直接冲击，避免油底壳、变速箱壳体、分动箱等低位布置的核心总成被磕碰损坏，同时也能减少泥水、盐碱物质长期附着在底盘金属表面带来的锈蚀风险。从结构设计思路来看，整体采用一体化冲压折弯成型的板材结构，没有多余的拼接焊缝，既减少了应力集中点，也能让冲击载荷更均匀地分散到整个安装面，避免局部受力过大出现变形撕裂。滑板表面预留的多组长条形镂空，并非单纯的减重设计，一方面是为了匹配底盘对应位置的散热需求，避免防护件完全覆盖后影响动力总成的空气流通散热，另一方面也能在涉水、穿越泥地时快速排走积存在板面的泥水，减少行驶过程中的额外负重，同时降低泥块长期附着带来的腐蚀概率。板面压印的标识区域做了局部凹陷处理，不会因为标识凸起在托底时首先被磨损，也能避免凸起结构勾挂到路面的藤蔓、铁丝等杂物。安装边界的设计完全适配帕杰罗原厂底盘的预留孔位，不需要在车架上额外打孔，所有安装折边都做了外翻卷边处理，既提升了安装位的结构强度，也能避免安装过程中锋利的板材边缘割伤操作人员，同时折边的外翻结构能让滑板与底盘梁体的贴合面更紧密，减少越野颠簸过程中出现的共振异响。整体外形轮廓完全贴合底盘的起伏走势，在靠近悬挂摆臂、排气管路的位置都做了对应的避让缺口，不会干涉悬挂的上下跳动行程，也不会因为距离排气管过近导致高温烘烤出现板材变形。板材厚度的选择兼顾了防护强度与整车轻量化需求，不会因为加装防护件过度增加簧下质量影响原车的操控特性，所有安装孔位都做了沉台处理，安装螺栓锁紧后头部不会突出板面，避免托底时螺栓首先受到冲击出现剪切断裂，也能减少螺栓头部长期被磕碰损坏导致后续拆卸困难的问题。滑板前部的导角设计能在遇到凸起障碍时起到顺滑引导的作用，让车辆可以顺着导角滑过障碍，而不是直接硬顶撞击，进一步降低冲击载荷对底盘固定点的拉扯。
