人体工学多角度调节手持焊接工具结构设计

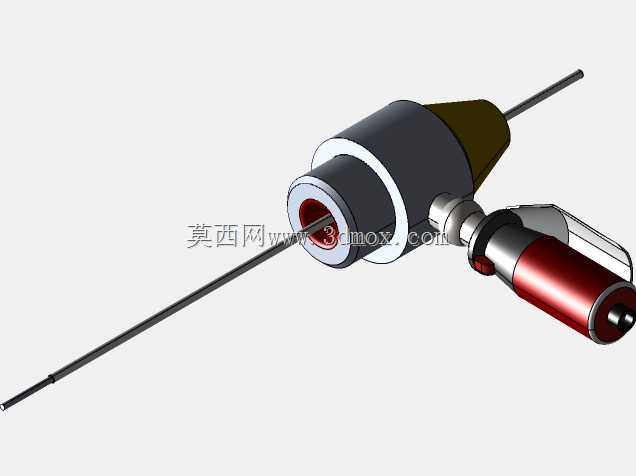

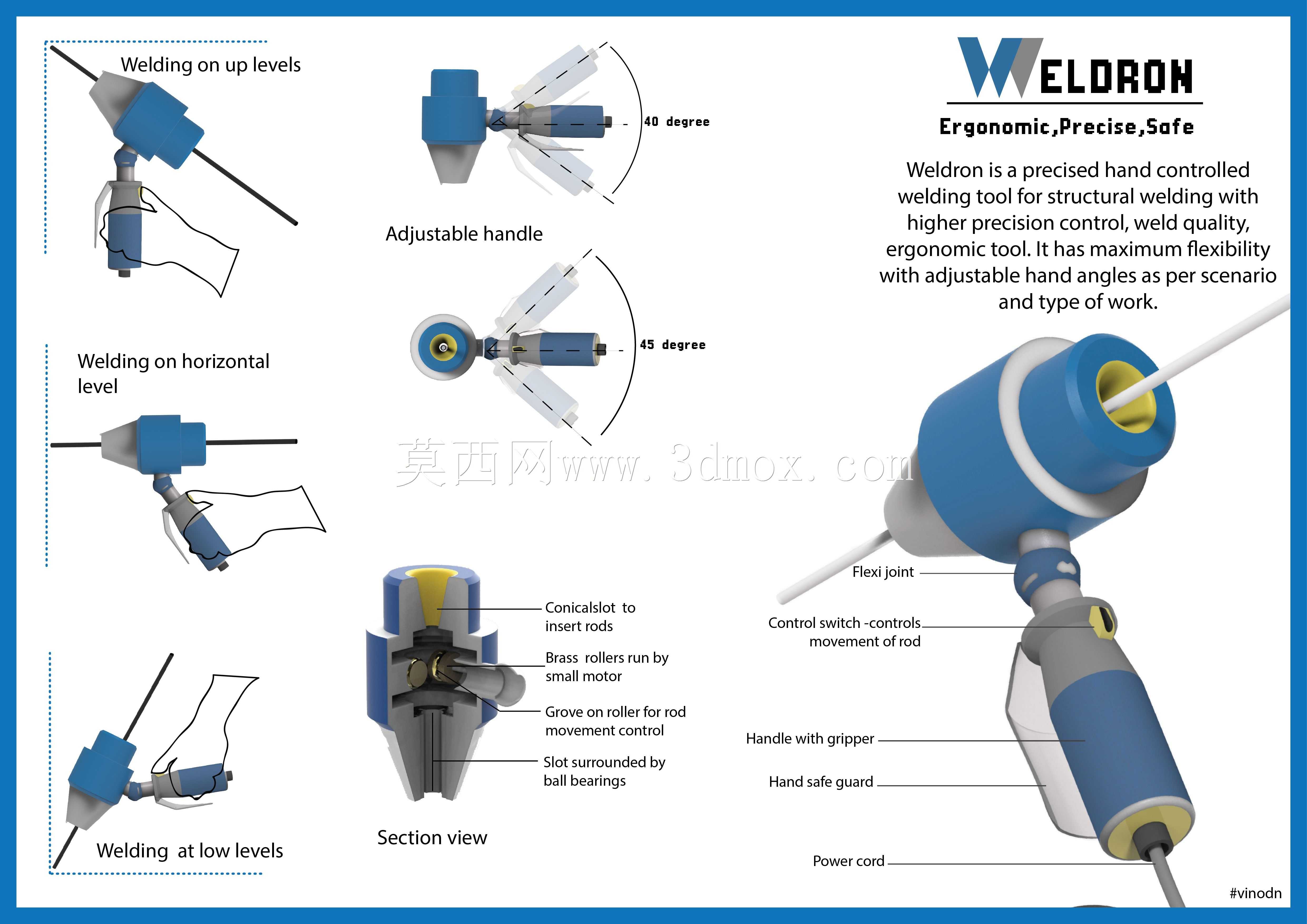

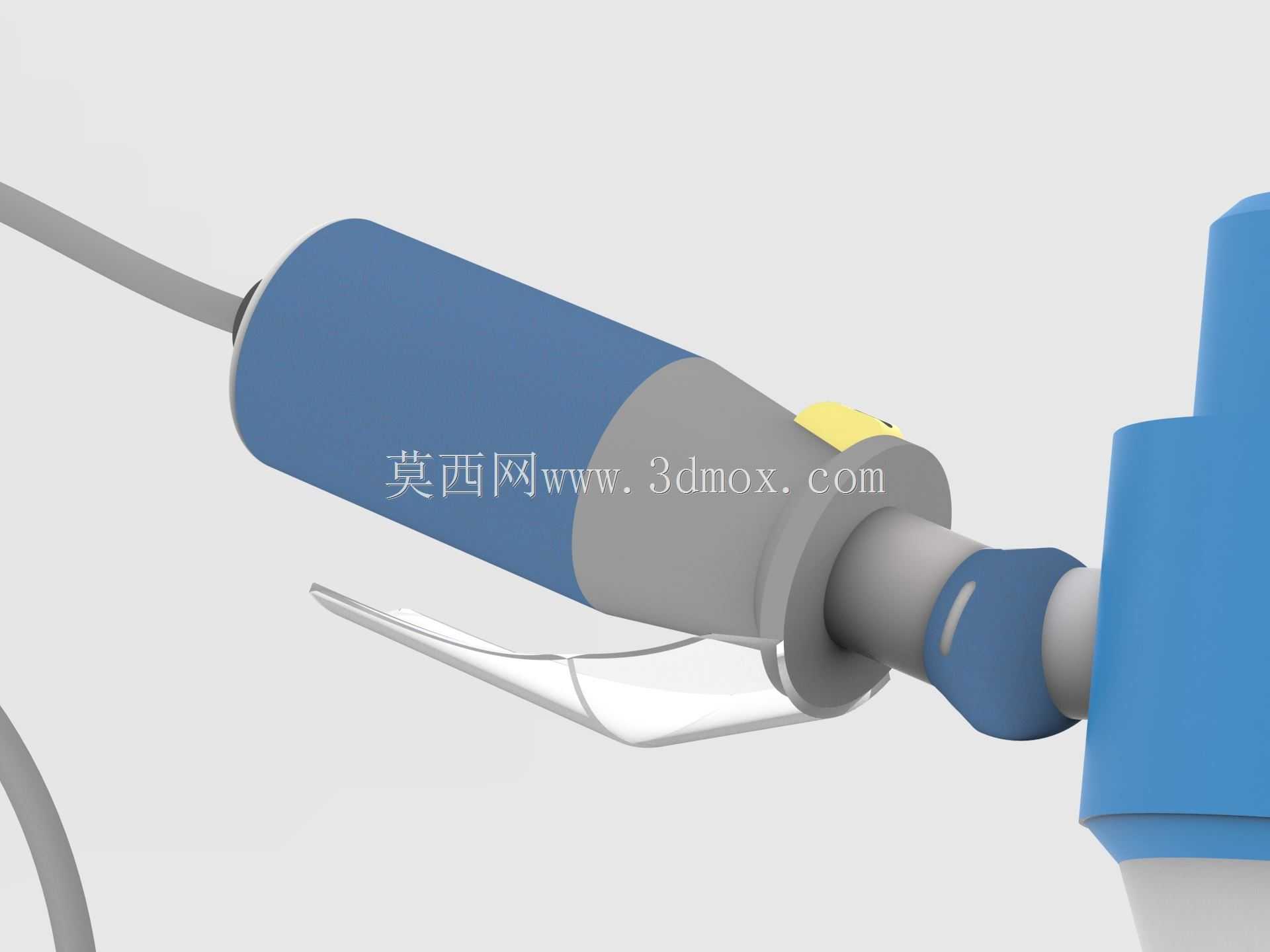

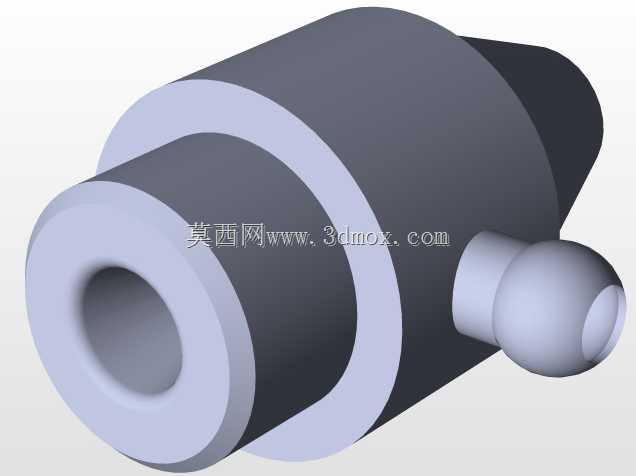

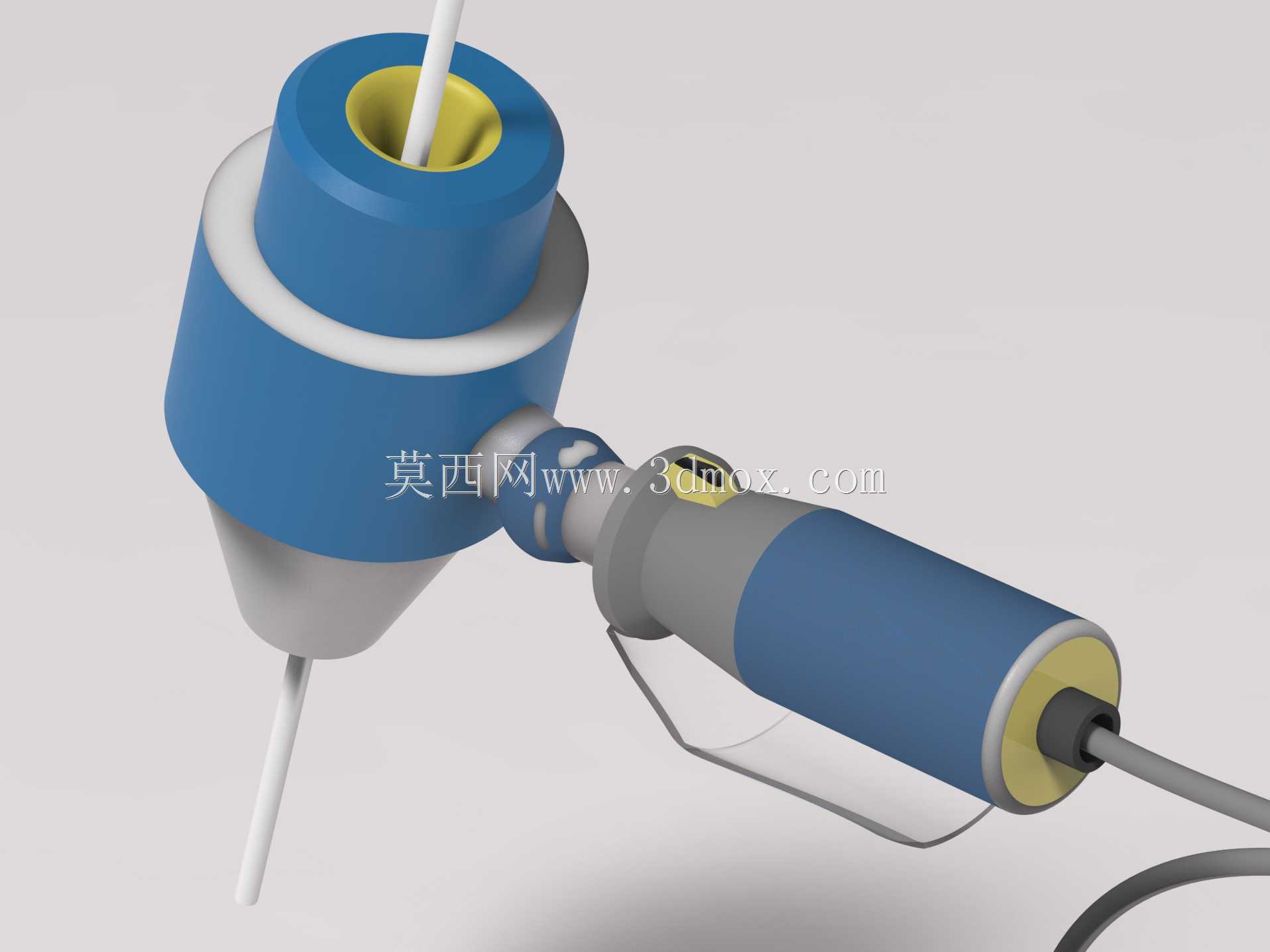

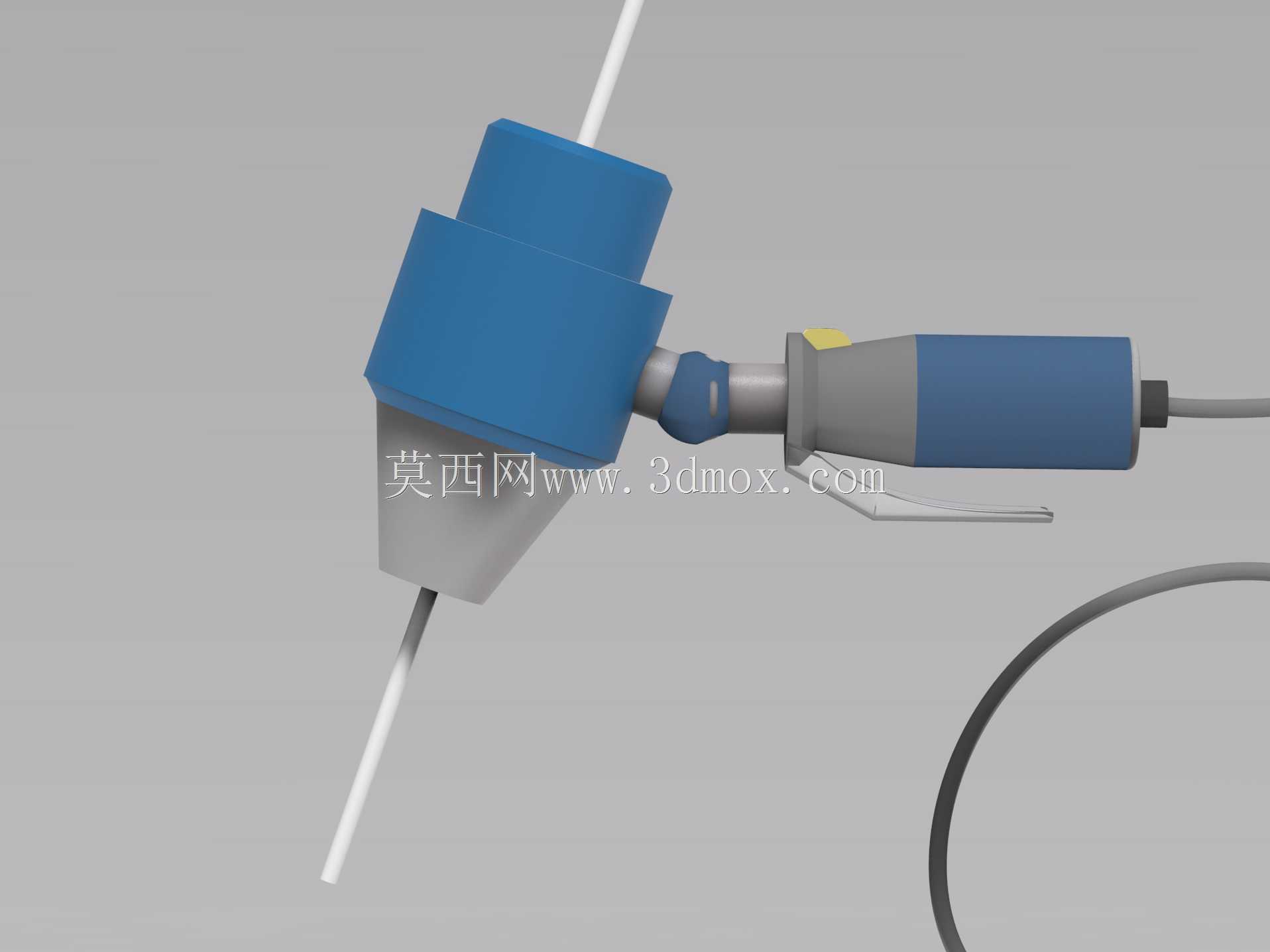

这款手持焊接工具的设计核心围绕现场焊接作业的多姿态适配需求展开，针对结构焊接场景中常见的高位仰焊、水平横焊、低位俯焊三类典型作业姿态，做了全维度的操作适配优化。从结构布局来看，工具的握持段采用了分段式防滑包覆设计，握持区设置了贴合手掌虎口弧度的凸起挡边，作业时手腕可自然搭靠在挡边位置，减少长时间握持带来的腕部负荷，握持段尾部预留的电源线出线位置做了防弯折护套处理，避免作业过程中线缆反复弯折出现线芯断裂的问题。工具的角度调节结构设置在握持段与工作头的连接位置，可实现正负45度范围内的角度锁定，调节时无需额外辅助工具，扳动锁止拨杆即可调整工作头角度，调整到位后拨杆自动回弹锁止，能适配不同作业空间下的操作角度需求，比如在钢结构框架高位焊接时，将工作头调整至向上倾斜角度，操作人员无需抬臂举升工具至视线以上位置，站在常规操作高度即可完成焊缝对位；在低位管道焊接场景下，将工作头调整至向下倾斜角度，操作人员无需弯腰下蹲，保持直立姿态即可完成低位焊缝的焊接操作，大幅降低特殊工位作业的疲劳度。从内部送料结构来看，工作头内部设置了锥形导料槽，配套多组滚珠轴承组成的送料滚轮组，滚轮由内置微型驱动单元带动，可实现焊材的匀速稳定输送，导料槽出口位置设置了柔性关节，可补偿焊材输送过程中的小幅偏移，避免焊材卡滞影响焊接连续性。工具的控制开关设置在握持段的食指自然触碰位置，开关采用分段式按压设计，轻按可实现送料速度的微调，重按即可启动焊接作业，操作逻辑贴合常规手持电动工具的使用习惯，操作人员无需额外适应即可上手。从安装边界尺寸来看，工具整体握持段直径控制在45mm以内，工作头最大外径不超过60mm，可伸入宽度80mm以上的狭窄作业空间完成焊接操作，适配钢结构节点、设备框架拼接、管道补焊等多种狭小空间的焊接作业场景。整机的重心设置在握持段靠近手掌的位置，作业时工具重量主要由手掌承担，减少手腕部位的承重负荷，配合多角度调节的工作头结构，可覆盖现场绝大多数手动焊接作业的姿态需求，解决传统固定角度手持焊具在特殊工位操作时需要操作人员迁就工具姿态、容易引发操作疲劳甚至焊接质量不稳定的问题。
