仿生拓扑优化镂空桁架桥梁结构设计

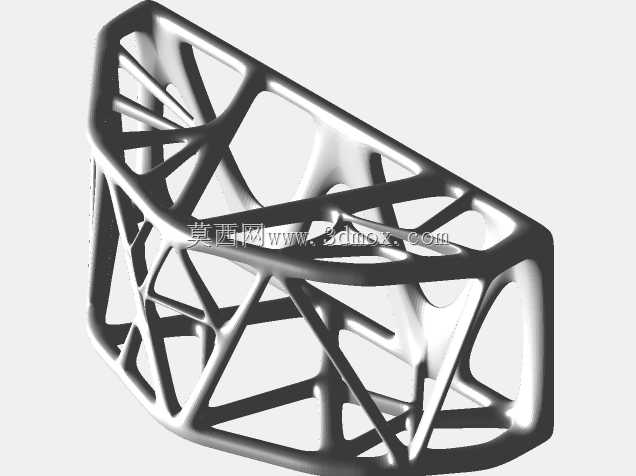

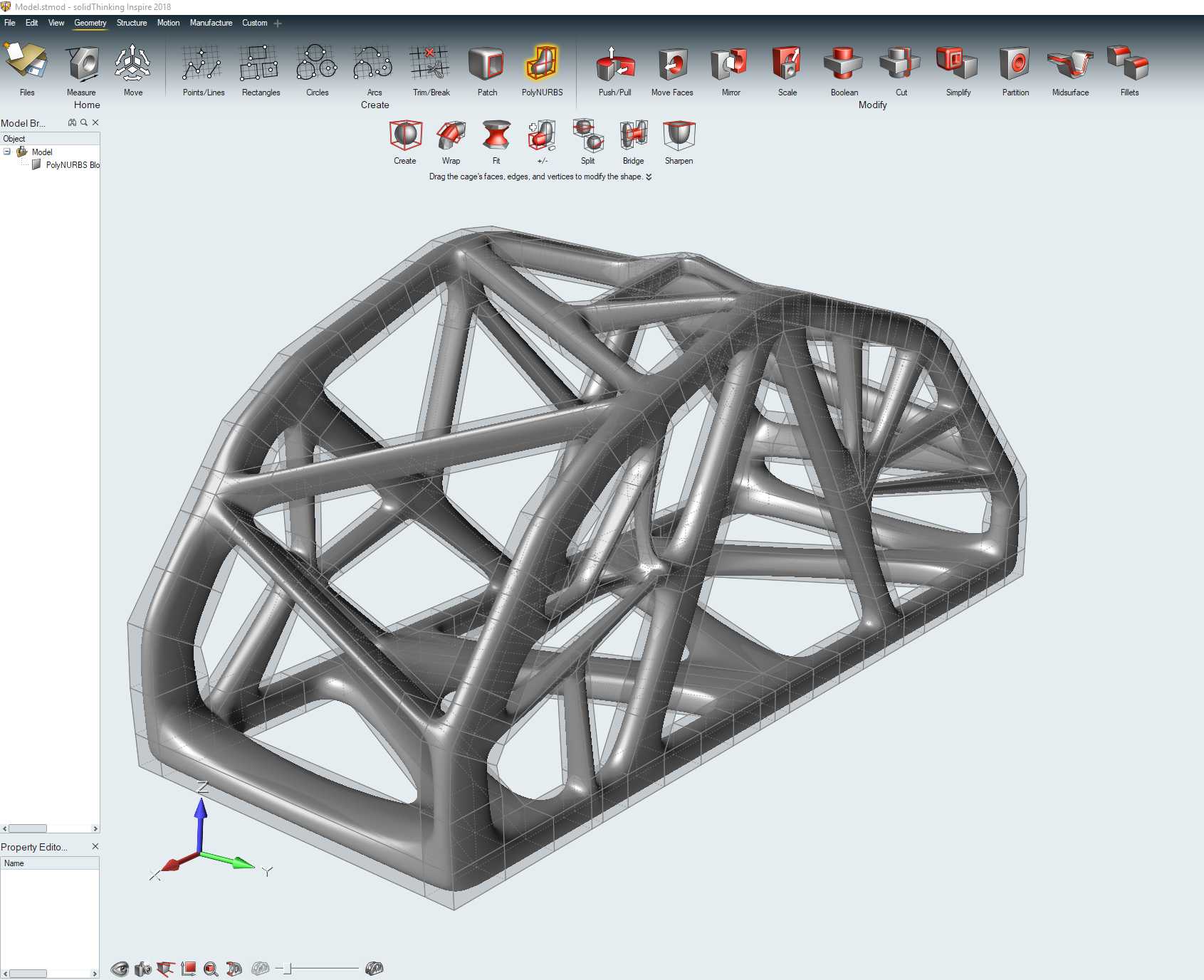

该结构采用生成式设计逻辑完成桁架构型排布，核心面向城市慢行系统、景观人行桥以及工业厂区内跨管线连廊的应用场景，区别于传统等截面桁架桥的规则腹杆排布，整体构型完全依据荷载传递路径生成，没有冗余的结构杆件。从实际使用维度看，这类结构可直接承担人行荷载、小型巡检设备通行荷载，同时镂空的杆件间隙可预留管线穿装空间，适配园区内跨工艺管线、跨景观水系的连廊建设需求，不需要额外在桥体下方增设管线支吊架。设计阶段完全以荷载边界为核心依据，将桥体两端的固定铰支约束、桥面均布活载、侧向风载作为输入条件，通过迭代计算剔除所有应力水平低于阈值的材料区域，最终形成的变截面杆件完全顺着主应力迹线延伸，不存在传统桁架中常见的等截面腹杆应力富余问题。从安装边界来看，该结构整体为一体化桁架构型，两端的连接端面预设了与下部桥墩支座匹配的安装孔位，安装时不需要现场切割调整杆件长度，整体可作为预制模块直接吊装就位，单段桥体的跨度适配12米到18米的跨径需求，桥面宽度预留1.5米到2米的通行空间，完全满足人行及非机动巡检车的通行要求。结构的杆件截面采用圆角过渡的变径设计，所有杆件交汇节点位置均做了圆弧顺滑处理，不存在传统桁架焊接节点的应力集中尖角，可有效降低交变荷载下的节点疲劳开裂风险，同时镂空的结构形式大幅降低了桥体的风阻系数，在强风区域应用时可减少横向风振对桥体支座的冲击。不同于传统桥梁设计中先选型后验算的流程，该结构从初始设计阶段就将材料利用率作为核心指标，每一段杆件的截面尺寸都与该位置的实际受力水平匹配，受拉区域的杆件截面相对纤细，受压易失稳区域的杆件截面自动加粗，整体自重比同跨度同荷载等级的传统角钢桁架降低四成以上，对下部桥墩的承载要求也同步降低，尤其适配地质条件较差、桥墩承载力受限的建设场景。结构的外轮廓顺着桥长方向做了渐变收窄处理，靠近两端支座位置的结构高度更高，跨中位置的结构高度根据弯矩分布做了优化调整，整体线形流畅没有突兀的结构凸起，除了结构承重功能外，本身也具备景观装饰效果，可直接用于城市公园、文创园区内的景观桥建设，不需要额外做外装饰包覆。
