便携式多向捕雾集水装置结构设计

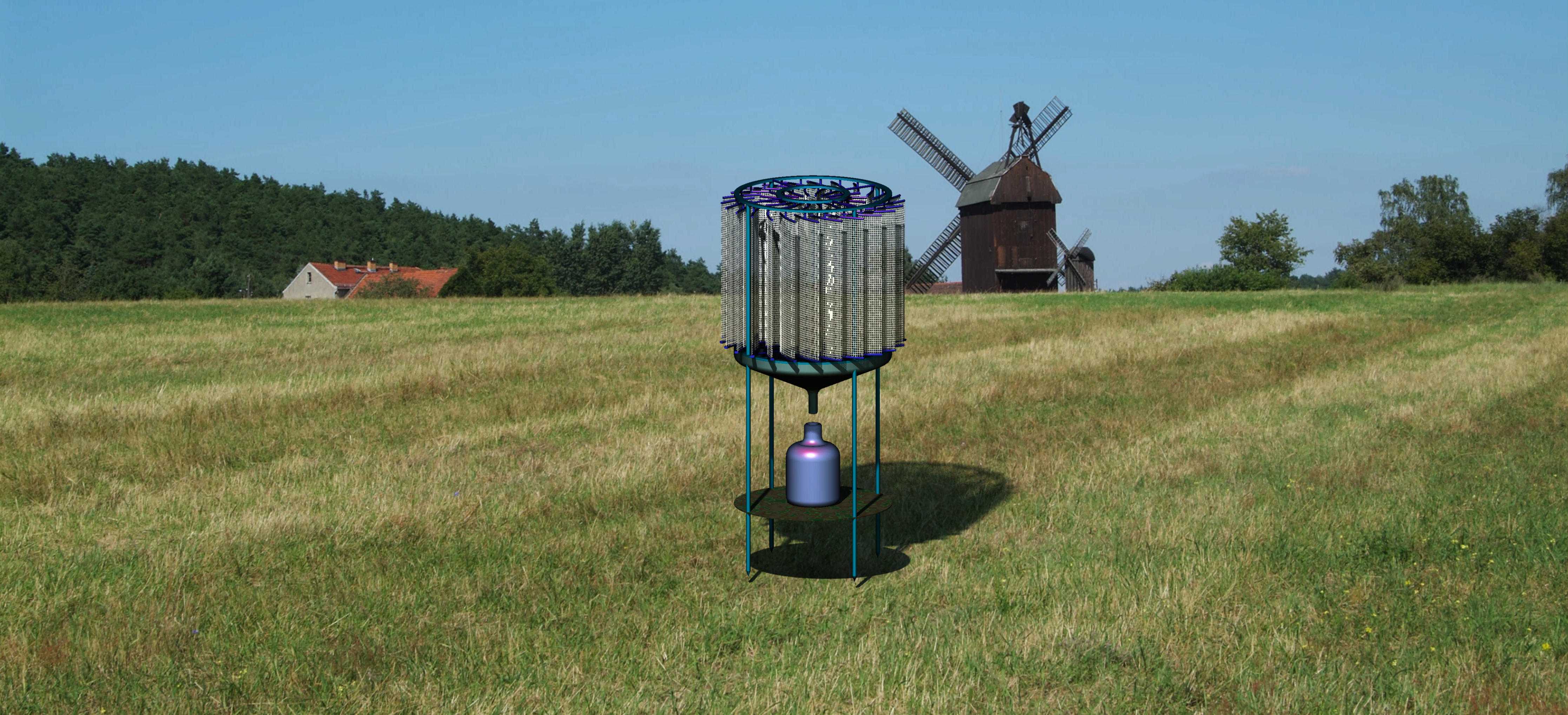

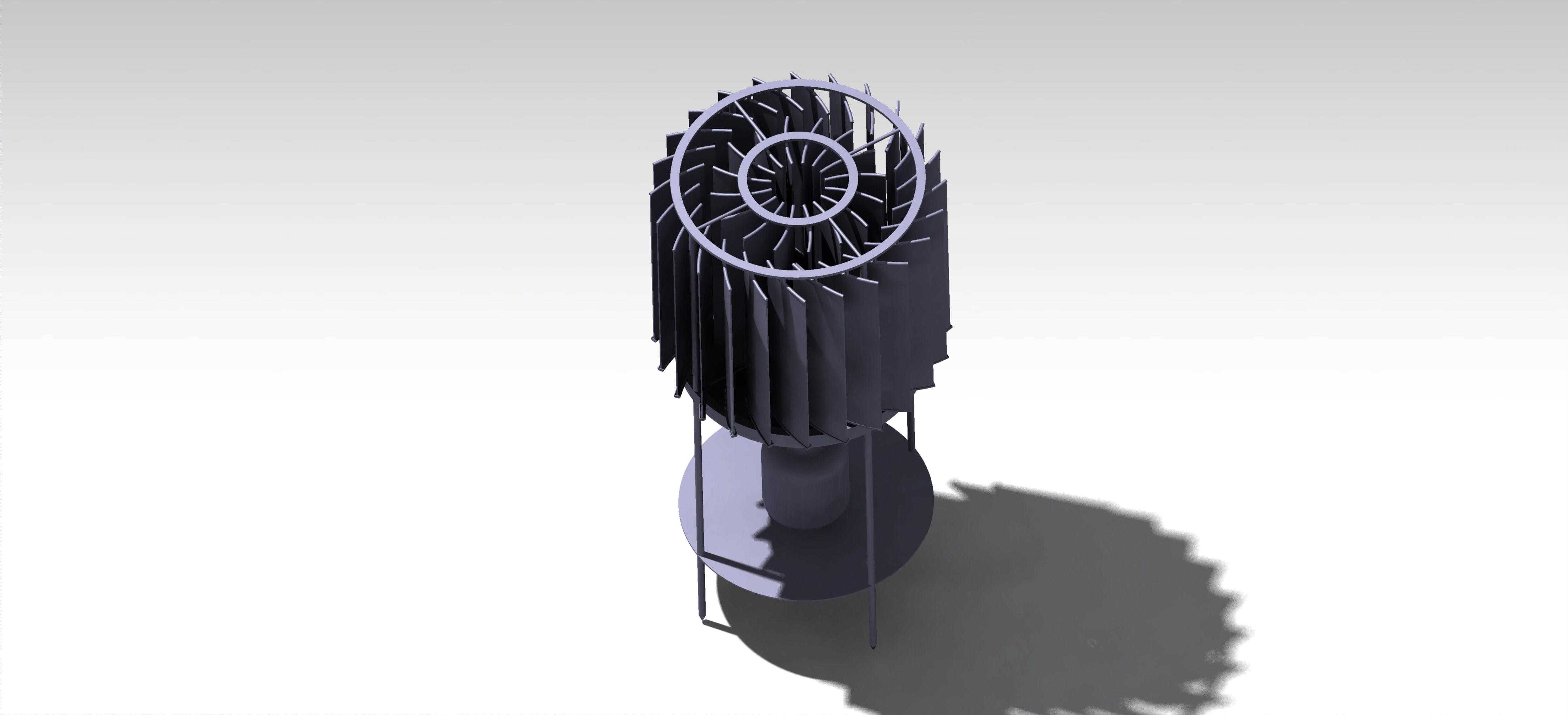

这款捕雾集水装置的设计初衷，是解决干旱少雨、多雾区域的零散取水需求，尤其适配野外作业站点、偏远山区零散住户、海岛值守点位这类缺乏集中供水条件的场景，也可作为应急救灾场景下的辅助取水装备，不需要外接电源、复杂管线支撑，仅依靠自然风场就能完成雾水的捕获与收集。从结构设计逻辑来看，装置整体采用立式圆柱布局，核心捕雾段采用大展开面积的翼角式净面结构，区别于传统平面捕雾网仅能承接单一风向来流的缺陷，环形布置的捕雾网面可以覆盖360度水平方向的来风，不需要额外加装风向追踪调整机构，就能在任意风向条件下保持有效捕雾面积，大幅降低了野外无值守场景下的运维需求。捕雾网面采用特定角度的反角设计，当含雾气流穿过网面时，网丝会拦截空气中的微小雾滴，雾滴在网面聚结后顺着倾斜的网面导流结构向下汇集，不会被横向气流二次裹挟带走，相比常规平面捕雾网的集水效率有明显提升。装置顶部设置有导流压圈结构，既可以固定上层捕雾网的安装边界，也能引导上升气流均匀穿过网面，避免局部气流短路降低捕雾效率；中部的支撑腿采用细长杆式结构，三根支腿沿圆周均布，既可以减少装置整体的风阻，也能在需要临时固定时直接将支腿下端插入松软地面，抵抗野外常见的阵性强风，不需要额外浇筑安装基础，适配不同的野外地形条件。支腿中部设置有集水容器放置托架，收集到的雾水经过下部的漏斗形导流结构汇总后，直接滴入下方放置的储水容器中，储水容器采用通用瓶口尺寸设计，可以适配常见的户外储水瓶，不需要定制专用接水配件。装置整体的安装边界控制在单人可搬运的尺寸范围内，所有部件均采用快拆连接结构，不需要专用工具就能完成组装与拆解，拆解后可以装入便携背包中转运，适合野外机动部署使用。在降雨天气下，装置的环形网面同样可以承接雨水，顺着导流结构汇入储水容器，实现雾、雨双场景下的水资源收集，不需要额外调整结构状态。网面的支撑骨架采用轻质耐腐蚀材料制作，既能保证结构强度抵抗风载，也能适应野外高湿、高盐雾的使用环境，延长无维护状态下的使用寿命。
