小型四旋翼航拍巡检无人机结构

　　这套小型四旋翼飞行器结构面向低空航拍、园区巡检、教学实验和轻型载荷验证等场景，重点呈现机架、动力臂、旋翼组件、电池安装位以及中心承载区之间的装配关系。整机采用十字形四轴布局，四个旋翼分别布置在机臂末端，相邻旋翼通过相反旋转方向抵消反扭矩，使姿态控制能够依靠各电机转速差完成。与固定翼设备相比，四旋翼结构不需要复杂的起降跑道，能够在狭窄场地垂直起飞、悬停和低速绕行，适合在厂房通道、仓库货架、道路桥梁、农田地块以及建筑外立面附近执行近距离观察任务。

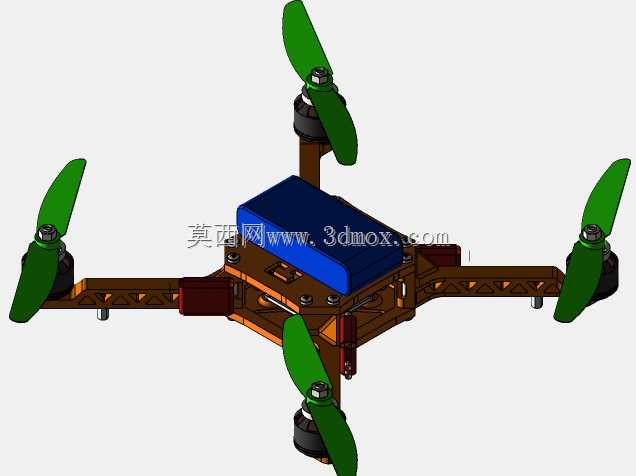

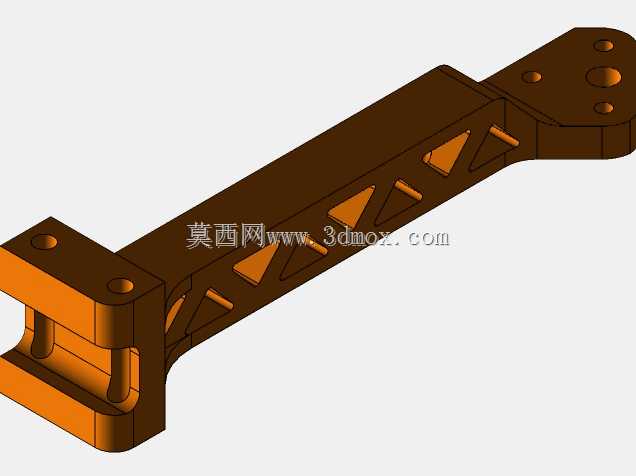

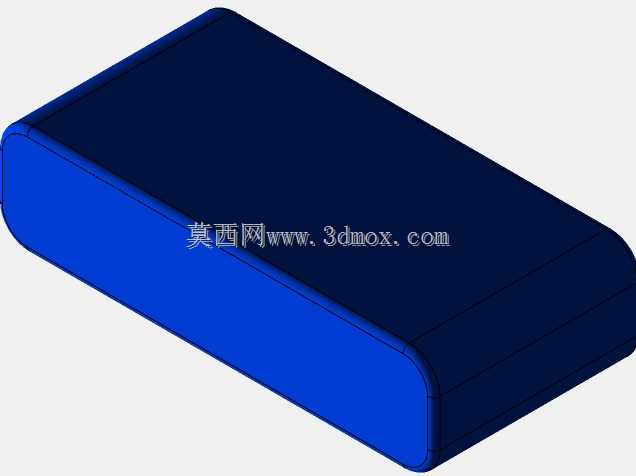

　　从结构布置看，中心区域承担飞控、电池、电调和任务载荷的安装功能，是全机受力与质量集中的位置。模型中蓝色块状部件对应主电池安装区，位于机架上方并靠近几何中心，这样的布置可降低转动惯量变化对姿态响应的影响，也便于维护时快速拆装。机臂从中心框架向四角延伸，末端设置电机座和螺旋桨，臂体上可见减重孔与加强轮廓，说明设计时同时考虑了刚度、重量和加工可行性。对于小型多旋翼而言，机臂不能只按静态承重理解，还要承受电机启停、阵风扰动和降落冲击带来的交变载荷，因此臂根连接区、电机座孔位以及上下板之间的支撑柱都是结构校核中需要重点关注的位置。

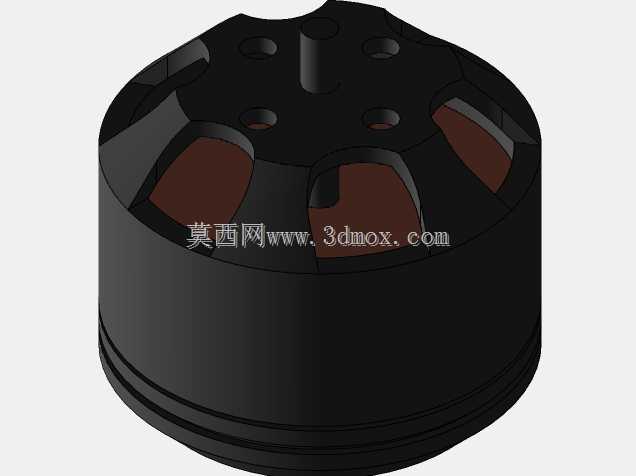

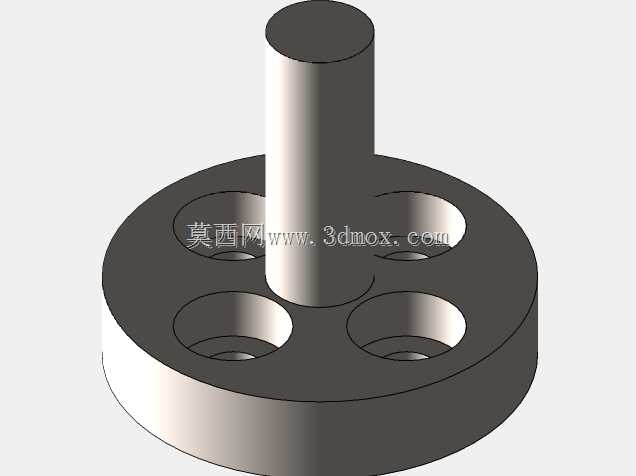

　　旋翼部分采用两叶桨形式，桨叶通过桨夹与电机输出轴连接。桨叶的长度直接决定拉力边界，也决定整机对机臂间距的要求；若桨尖与相邻部件距离过小，高速旋转时容易受到气流干扰，维护时也存在触碰风险。模型中四组桨叶均保持在机臂外侧，桨盘平面与中心电池之间留有明显空间，这种布置有利于下洗气流顺畅通过，减少机架自身对升力场的遮挡。电机座位于臂端，安装面需要保证电机轴线垂直于机架基准面，否则会产生持续的姿态修正量，降低悬停效率并增加电调发热。

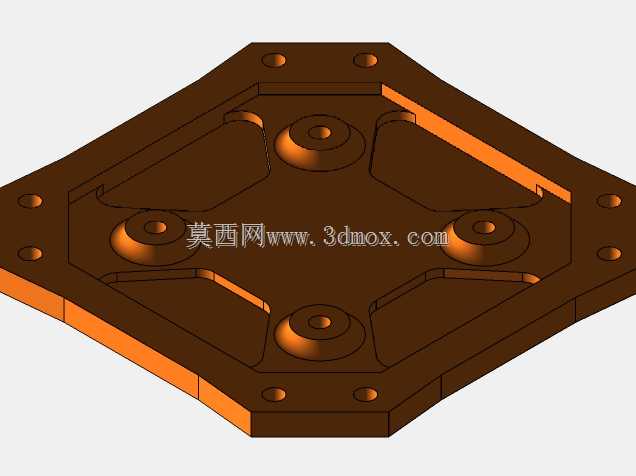

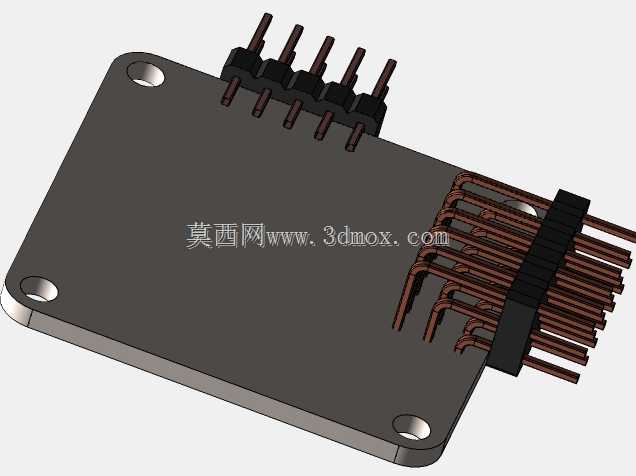

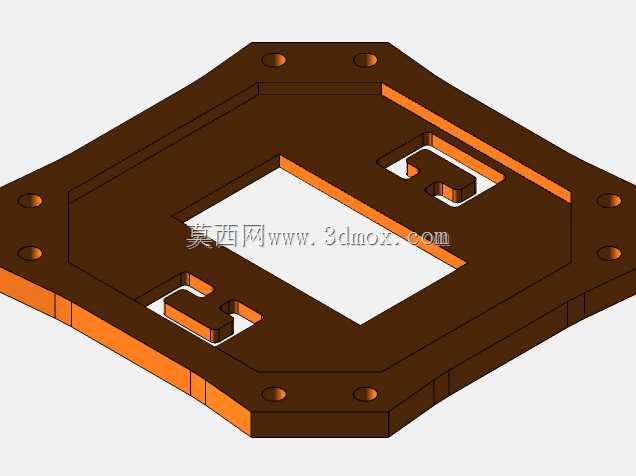

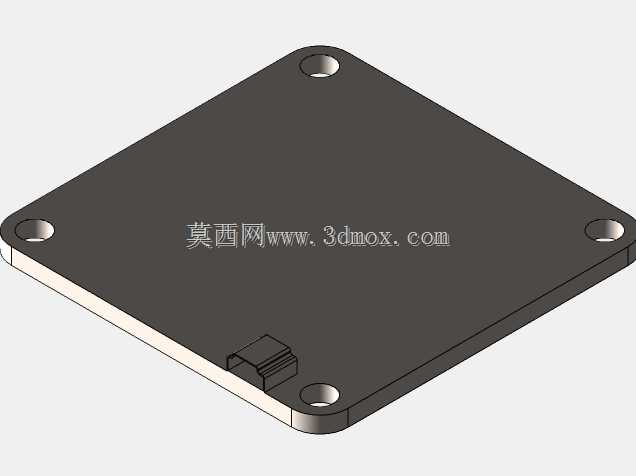

　　中心机架采用板件与立柱组合的思路，上下承载板之间通过支撑柱形成层间空间，可用于布置飞控板、接线、电调或减振件。该类结构在轻型无人机中较常见，原因是板件加工简单、装配关系清晰，且能够通过改变柱高来适配不同厚度的电子元件。实际设计时，上层板可承担电池固定和快速插拔需求，下层板则可预留相机、吊舱或传感器接口；若任务载荷偏向拍摄，需要在底部留出镜头视场角，避免脚架、机臂或板件进入画面。若任务偏向巡检，则可在中心下方预留模块化安装孔，通过同一机架适配可见光相机、热成像模块或小型喊话、照明装置。

　　尺寸边界方面，四旋翼的外接轮廓主要由机臂长度和螺旋桨半径决定。运输与收纳时，桨叶属于最外侧易损部件，机臂若采用可拆卸或折叠结构，可显著降低包装箱尺寸；若采用固定式机臂，则装配精度更高、连接间隙更少，适合对振动敏感的拍摄任务。模型中机臂呈伸展状态，设计者在臂根与中心框之间保留了较宽的连接区域，这种处理有利于传递弯矩，减少臂端电机振动向中心飞控传递。起落与防护边界同样不能忽略，底部支撑件需要在降落时让电池、相机和机身板件离开地面，同时避免过高的脚架增加重量和风阻。

　　在功能实现上，该结构不仅是外观造型，更是动力、能源、控制和任务系统的承载平台。电池位置决定续航与重心，电机和螺旋桨决定拉力裕度，机臂刚度决定振动水平，中心板孔位决定电子设备的扩展能力。进行三维建模时，需要把电机外径、桨叶旋转包络、电池厚度、飞控安装孔、线束走向和维护手指空间一并纳入检查，而不能只追求视觉上的轻薄。对于初学者和结构工程师而言，这类模型可用于验证多旋翼总体布置、干涉检查、旋翼间距、重心匹配以及零部件装配逻辑，也可作为后续进行轻量化改型、折叠机臂设计或任务载荷扩展的基础结构。
