行星齿轮减速传动机构结构设计

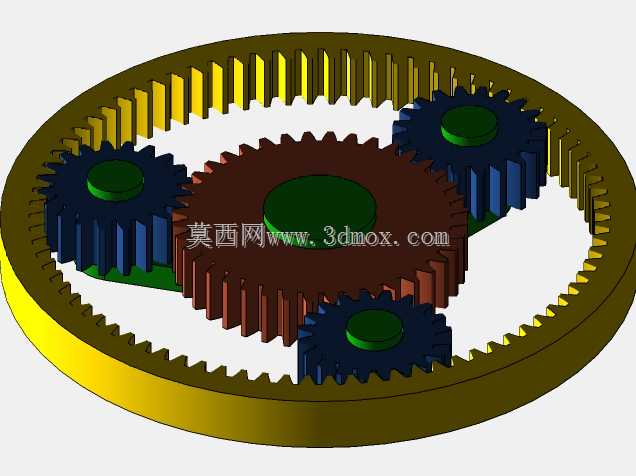

　　这套行星齿轮传动结构采用典型的NGW型行星轮系布局，核心构件包含带内齿的环形内齿圈、居中布置的太阳轮以及三只沿圆周均布的行星齿轮，所有轮齿均按渐开线圆柱直齿轮参数完成建模，齿廓、齿顶圆、齿根圆角以及轮齿轴向厚度都还原了实际加工件的几何特征，可直接用于传动原理演示、结构干涉校验以及减速方案前期选型参考。

　　从实际工程应用场景来看，这类行星减速结构广泛搭载在对安装径向空间要求紧凑、同时需要承载较大扭矩的传动场合：小型伺服驱动模组的输出端、自动化生产线的回转工位、便携动力工具的减速箱、轻型输送设备的驱动单元以及新能源辅助传动机构中都能见到同原理结构。相比普通平行轴定轴齿轮减速，行星轮系的动力分流特性让三只行星轮共同分担输入扭矩，单齿啮合面承受的载荷显著降低，同时输入轴与输出轴保持同轴布置，整套传动单元的径向轮廓可以控制在很小的范围内，轴向长度也能根据安装空间灵活调整，不需要额外预留错位轴系的布置位置。

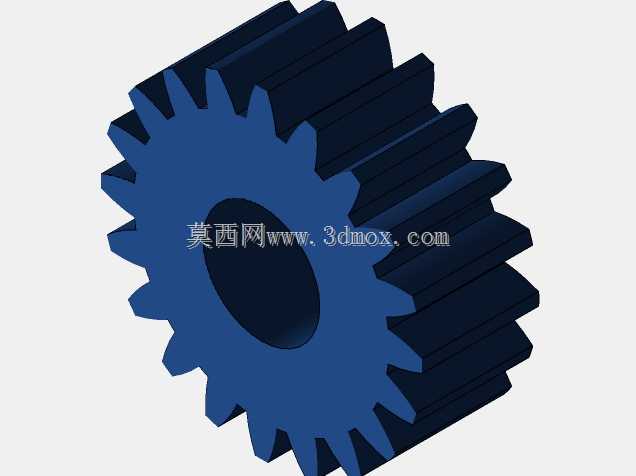

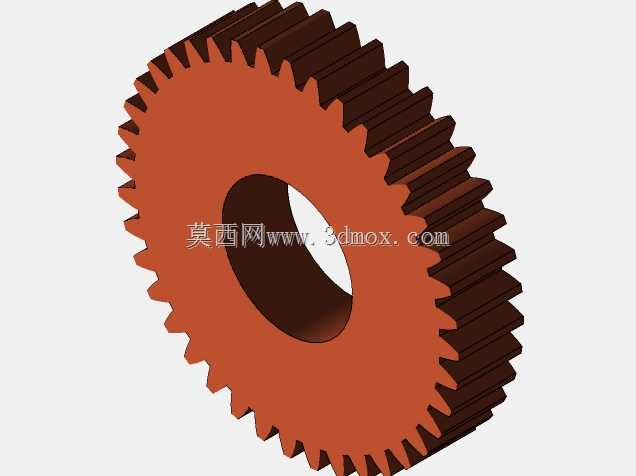

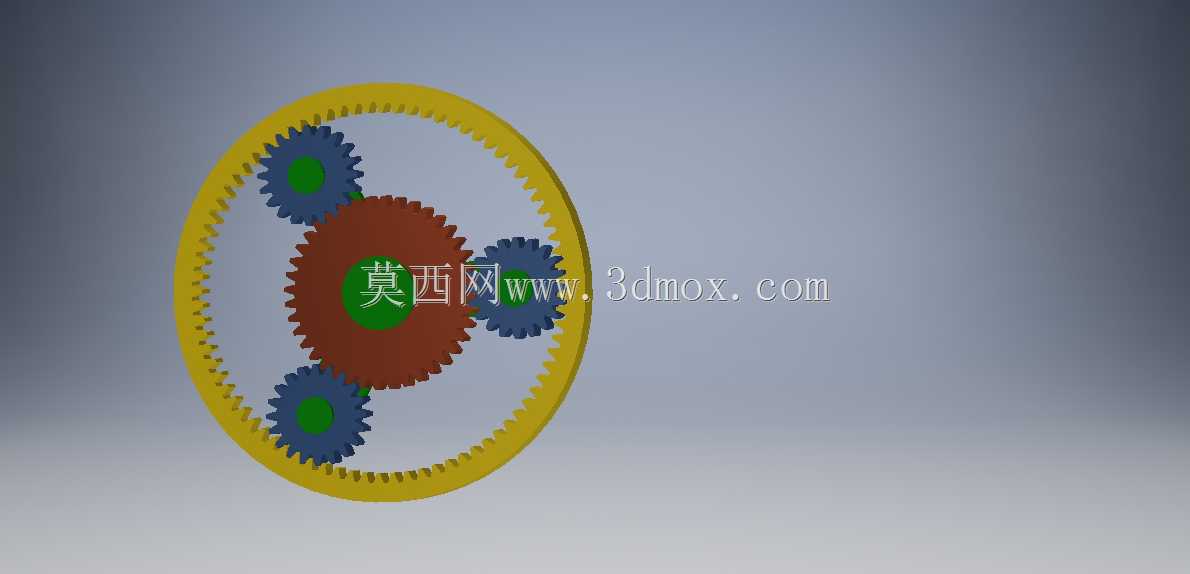

　　设计思路上，该结构首先确定内齿圈作为固定构件的传动方案：动力从中心太阳轮输入，太阳轮同时与三只行星轮外啮合，行星轮再和固定内齿圈的内齿相啮合，行星轮的公转运动通过配套的行星架输出，以此实现大减速比的动力传递。建模过程中先完成各齿轮的参数化齿廓绘制，严格保证太阳轮、行星轮、内齿圈三者的模数、压力角完全一致，配齿阶段核对同心条件，确保太阳轮与行星轮的中心距加上行星轮与内齿圈的啮合中心距匹配内齿圈的分度圆半径，避免出现装配后轮齿卡滞或侧隙不合理的问题。三只行星轮按120度圆周均布，安装时需要核对邻接条件，保证相邻行星轮的齿顶圆不会发生碰撞，同时均布布局让啮合产生的径向力相互抵消，输入轴和输出轴的轴承承受的径向载荷大幅减小，运转时的振动和噪声也能得到控制。

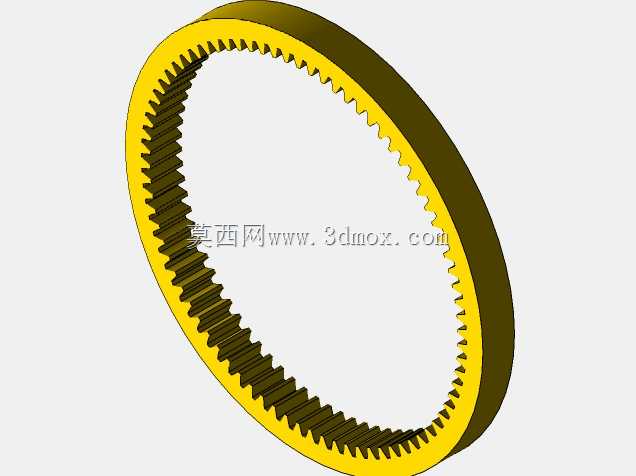

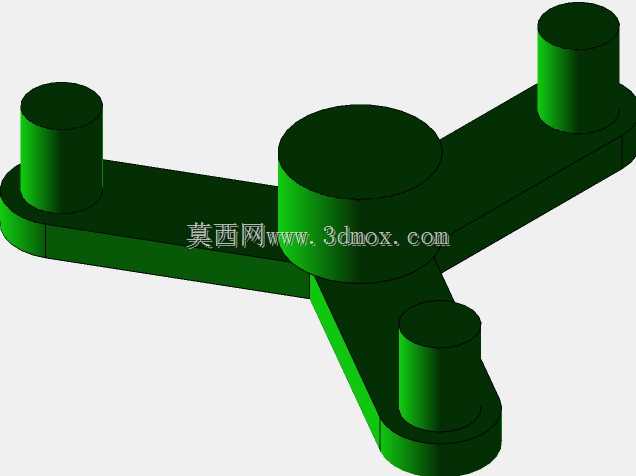

　　从外形尺寸与安装边界来看，整套机构的最大外轮廓由内齿圈的外圆决定，内齿圈本身为环形薄壁带内齿结构，外圈可加工定位止口用于和设备箱体嵌合固定，端面预留的连接孔位可将内齿圈锁装在减速箱壳体上，防止其随输出端转动。中心太阳轮的内孔可加工键槽或锁紧螺孔，直接和驱动电机的输出轴对接，轴向定位通过轴肩或者挡圈完成，保证太阳轮运转时不会发生轴向窜动。三只行星轮的中心预留同轴安装孔，内部可装配滚针轴承或者滑动轴套，行星轮的支撑轴固定在行星架的对应安装位上，行星架的输出端可设计成法兰盘形式或者伸出轴结构，对接后续负载。布局时需要预留行星架的转动空间，内齿圈两端和箱体内壁之间要留出密封件和轴承的安装厚度，行星轮端面和内齿圈的限位台阶之间保留0.5到1毫米的轴向间隙，避免运转过程中出现摩擦剐蹭。

　　结构功能特性方面，该轮系在相同减速比和承载能力下，体积和重量仅为普通定轴齿轮减速器的一半左右，传动效率可维持在较高水平，单级传动就能实现3到10的减速比，若叠加多级行星轮系还可获得更大的减速比。建模时所有轮齿的啮合侧隙按照通用工业传动的常规取值设定，既可以补偿加工误差、受热膨胀带来的尺寸变化，也能在齿面形成润滑油膜，降低齿面磨损。整套三维结构完整呈现了行星传动的装配关系，工程师可直接在模型基础上调整齿轮模数、齿宽、行星轮数量以及各构件的连接方式，适配不同扭矩、转速和安装空间的设计需求，也可用于拆解演示行星减速的动力传递路径，帮助设计人员快速理解同轴减速机构的布局逻辑，在方案阶段提前排查装配干涉、轴系匹配以及安装边界冲突等常见问题。
