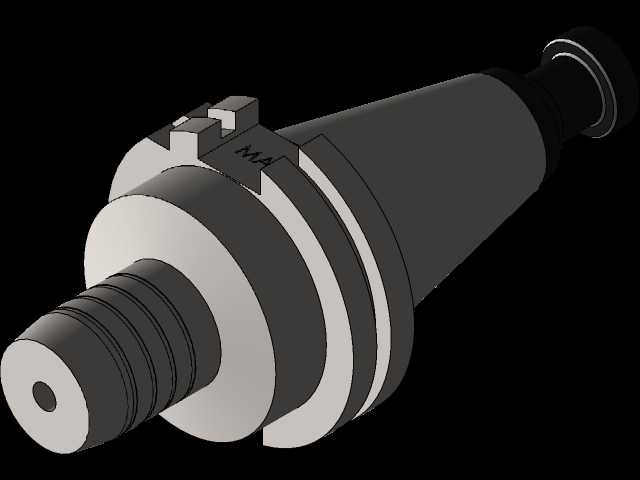

DIN69871-40液压刀柄6X68规格结构

这款液压刀柄主要应用于数控加工中心、镗铣类机床的主轴装夹环节，适配DIN69871-40标准的主轴接口，可装夹直径6mm的直柄刀具，夹持段轴向长度68mm，是精密加工场景中常用的刀具夹持部件。从实际加工场景来看，这类液压刀柄多用于有色金属精加工、高精度孔加工、小直径铣刀加工等对夹持跳动要求严苛的工序，相比普通弹簧夹头刀柄，它依靠液压油腔的均匀施压实现刀具夹持，夹持状态下的径向跳动可控制在微米级，能有效延长刀具使用寿命，提升加工面的光洁度，避免加工过程中刀具出现颤振、偏摆的问题。从结构设计思路来看，这款刀柄采用了经典的液压膨胀夹持结构，锥柄部分严格遵循DIN69871-40的标准尺寸，保证与主轴锥孔的贴合精度，法兰端的驱动槽可配合主轴端面键传递扭矩，避免高速旋转时刀柄与主轴出现相对滑动。刀柄内部设计有封闭的液压油腔，通过外部加压螺钉的旋入动作压缩油腔体积，让薄壁夹持段产生均匀的径向变形，从而抱紧刀具柄部，这种设计不需要额外的夹头配件，换刀时仅需操作加压螺钉即可完成刀具的装拆，换刀重复精度稳定。在安装边界方面，这款刀柄的锥柄大端直径、法兰厚度、拉钉螺纹规格均匹配SK40主轴的安装要求，装入主轴后，刀具悬伸长度可根据加工需求在夹持行程内调整，68mm的本体长度可适配多数中小型加工中心的刀库换刀空间，不会出现换刀时与刀库、机床护罩发生干涉的问题。日常使用中，这类液压刀柄需要注意避免超范围夹持刀具，不要装夹柄部公差超差的刀具，防止薄壁夹持段出现不可逆的塑性变形，影响夹持精度；同时装卸刀具时要保证刀具柄部、刀柄内孔的清洁，避免切屑、杂质进入油腔区域，损坏密封结构。从建模角度来看，这款模型完整还原了刀柄的锥面轮廓、法兰驱动槽、外螺纹调节段、冷却孔道等细节结构，各部分尺寸严格对应标准参数，可用于机床加工仿真、刀库布局校核、加工工艺方案验证等场景，帮助设计人员提前预判加工过程中可能出现的干涉问题，也可作为数控刀具选型阶段的参考模型，直观了解刀柄的外形结构与安装尺寸。
