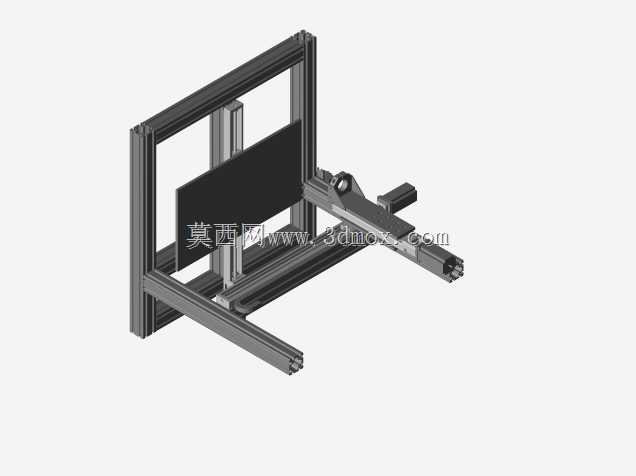

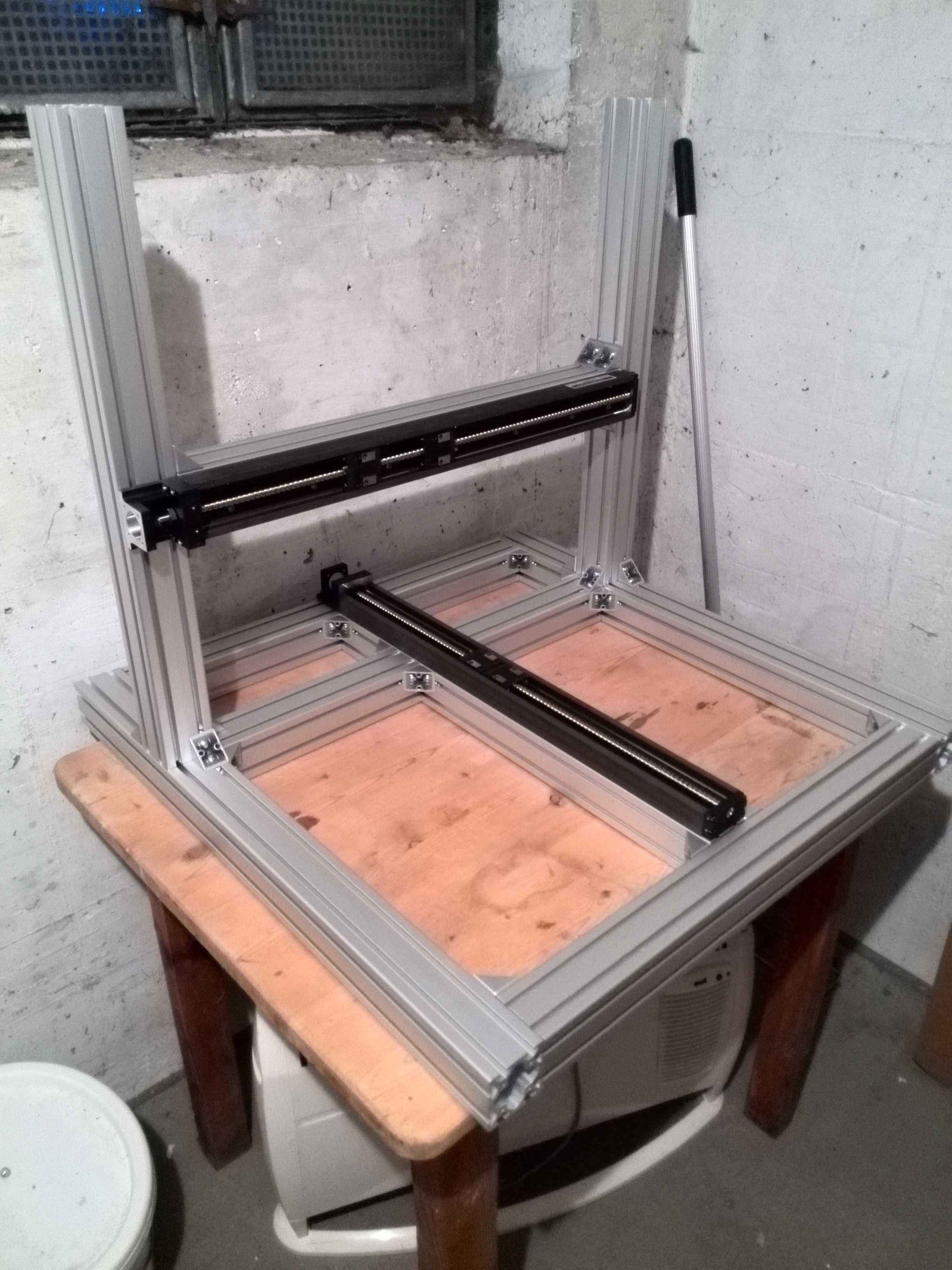

这套自制数控设备的结构设计,核心面向小型加工场景下的个性化零件制作需求,可覆盖非金属板材、软质金属的平面铣削、钻孔、简单轮廓雕刻等加工工序,适合个人工坊、小型创客空间的小批量定制件生产,也可作为数控原理教学的实操载体,帮助从业者直观理解多轴联动的运动逻辑。从结构布局来看,整体采用龙门式框架搭建,X轴行程覆盖工作台全宽范围,Y轴沿龙门横梁纵向布置,Z轴搭载加工主轴完成垂直方向进给,各轴的安装边界在设计时预留了足够的防护与走线空间,避免运动过程中出现线缆拖拽、部件干涉的问题。设计过程中优先考虑了结构刚性的平衡,机架部分采用标准铝型材搭配角件拼接,在受力集中的主轴安装座、导轨固定座位置额外加装了加强筋板,抵消加工过程中产生的切削振动,同时控制整体重量,方便设备的移位与场地调整。传动系统的选型上,各运动轴采用滚珠丝杠搭配线性导轨的组合,相比光轴传动的结构,能有效降低运动间隙,提升重复定位精度,丝杠两端采用固定支撑的安装方式,减少高速进给时的丝杠挠曲变形,导轨的安装基准面在设计时预留了修配余量,方便装配过程中调整平行度,保证运动顺滑无卡滞。主轴部分采用高速风冷电主轴,安装座设计了可调节的同轴度修配结构,方便后期更换主轴时快速校准,Z轴的配重设计通过对称布置的直线轴承分担主轴重量,降低Z轴伺服电机的负载,提升垂直方向进给的响应速度。工作台采用带T型槽的平板结构,方便不同规格的夹具快速装夹定位,台面的平面度设计公差控制在0.05mm以内,满足小型零件加工的平面度要求,设备底部设计了可调式支撑脚,可根据地面平整度调整设备水平,避免机架长期受力不均产生变形。在结构细节上,各轴的行程限位位置设计了硬限位块与软限位触发开关的双重防护,防止运动超程损坏传动部件,电控部分的安装空间预留于机架侧方的独立仓体内,与加工区域做了简单的挡屑分隔,减少切削碎屑进入电控仓造成线路短路的风险。设计阶段针对Y轴与Z轴的悬臂结构做了多次受力仿真验证,调整了横梁的截面尺寸与导轨安装位置,将悬臂端的形变量控制在加工允许的范围内,保证切削过程中刀具的稳定性,避免出现振纹、让刀等加工缺陷。整体结构的零部件大多采用标准件,降低了加工与采购成本,非标准的连接结构都设计了简单的加工工艺,普通的铣削、钻孔设备即可完成制作,适合爱好者自行搭建调试,各部件的装配顺序在设计时也做了优化,不需要专用工装即可完成整机的组装与精度校准。
- 上一篇:卧式厨房卷纸架结构设计方案
- 下一篇:港口施工用重型起重吊钩结构设计
- 全部评论(0)
- 模板大小: 7.29 MB
- 售价:5金币
- 下载次数: 227
- 系统要求: STEP / IGES,Rendering
- 软件分类: 机床
