70x40x4规格平开合页三维结构设计

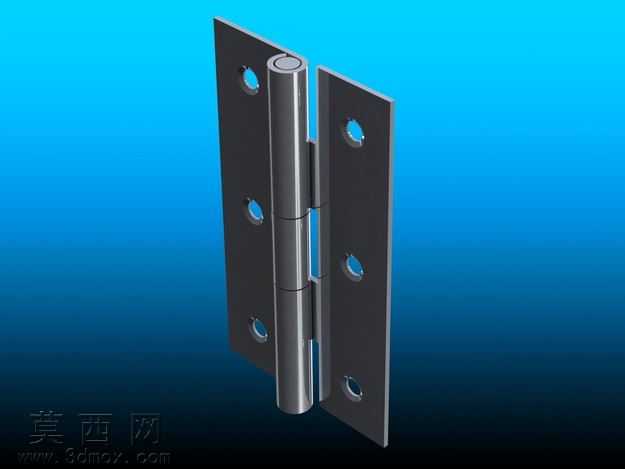

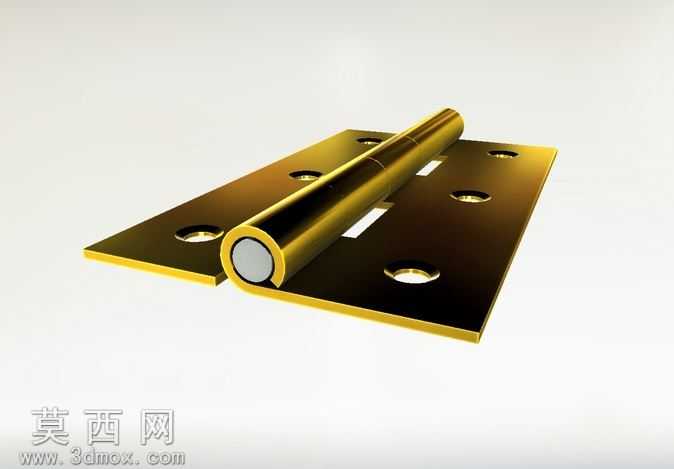

本作品为70x40x4规格的平开合页三维建模设计，采用SolidWorks2012版本完成全参数化建模，整体建模过程遵循机械五金零件的实际生产加工逻辑，保证模型尺寸精度与真实工业产品完全一致。建模初期先梳理合页的核心功能结构：合页由左右两片对称的页片、中间的卷制转轴筒、贯穿转轴的销轴三个核心部分组成，首先绘制单片页片的二维草图，以70mm长度、40mm宽度为外轮廓基准，在页片上均匀排布三个沉头安装孔，孔位间距严格按照民用门窗合页的通用安装标准设定，保证模型可直接对接实际安装场景的尺寸需求。完成页片草图后通过拉伸特征生成页片基础实体，对页片边缘做0.5mm的圆角处理，还原真实五金冲压件的去毛刺工艺特征，避免尖锐棱角不符合实际产品形态。随后处理中间的转轴筒结构，将两片页片的对接边分别卷制出同轴的半圆柱筒结构，卷制内径统一为4mm，保证销轴可顺畅穿入实现转动功能，卷制部位与页片主体的衔接处做平滑过渡处理，还原冲压卷边工艺的自然形变特征，避免生硬的直角衔接不符合加工实际。销轴部分采用简单的圆柱拉伸特征完成，长度略长于转轴筒总长度，两端做微小的倒角处理，模拟真实合页销轴的铆接封边结构。材质渲染阶段，为整体模型赋予哑光冷轧钢材质，调整材质的金属粗糙度、反射率参数，还原普通铁合页经过镀锌处理后的亚光银灰色质感，没有添加多余的装饰性材质，贴合民用五金配件的真实外观表现。结构验证阶段，对合页的转动副做了装配约束，两片页片可绕销轴实现0-180度的顺畅转动，无结构干涉，安装孔的沉头深度也按照常用沉头螺丝的尺寸设定，可直接配合标准件模型完成装配使用。整个建模过程没有冗余的特征结构，所有尺寸参数均可编辑调整，可通过修改长宽、厚度、孔位参数快速衍生出不同规格的同类型合页模型，适用于门窗设计、家具设计场景下的装配调用、方案展示使用，模型结构严谨，完全还原真实合页的装配逻辑与外观细节，不存在结构失真、尺寸错误的问题。
