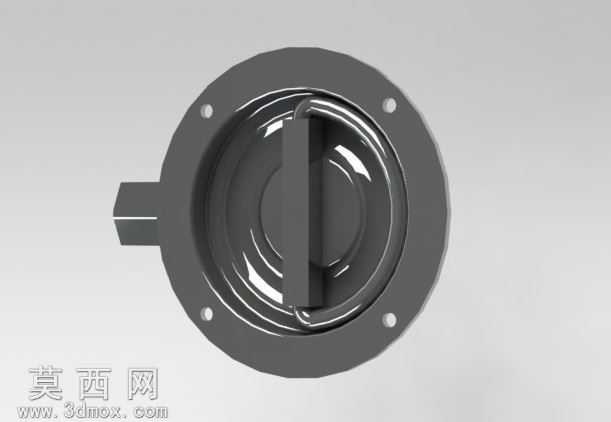

右开式D型环锁具结构三维设计

本作品为右开式D型环锁的三维结构设计，建模过程依托主流三维机械设计软件完成，整体采用自底向上的建模思路，先拆分锁具的各个功能部件逐一构建，再完成整体装配约束，确保各部件间的运动配合关系符合实际使用逻辑。建模阶段首先构建圆形安装法兰基体，精准定位四个安装孔的孔位与孔径，保证法兰盘面的平面度与安装基准的准确性，法兰侧边延伸出锁舌定位凸台，凸台的尺寸公差按照五金锁具的通用配合标准设定，确保锁舌伸缩行程的顺畅性。核心的D型环把手部分采用扫掠建模方式构建，先绘制D形轮廓的引导路径，再匹配圆形截面完成环形把手的实体生成，把手与中心转轴的连接部位做了圆角过渡处理，既消除建模过程中的尖锐棱角，也符合实际五金件的冲压加工工艺特征，避免应力集中问题。中心锁芯结构采用旋转建模加布尔运算的方式完成，预留出与D型环配合的卡槽结构，卡槽的宽度与深度经过尺寸校核，确保把手转动时能够顺畅带动锁舌完成伸缩动作。材质渲染阶段，整体锁具赋予哑光金属材质，模拟锌合金压铸五金件的表面质感，对环形把手的握持区域做了轻微的光泽度调整，还原实际使用中经常触碰形成的细微光泽差异，安装法兰的表面添加细微的磨砂纹理，还原五金件的喷塑表面效果，锁舌部位赋予略亮的金属质感，区分不同部件的材质差异。结构设计上充分考虑门窗锁具的实际使用场景，D型环的转动角度设定为90度，对应锁舌的完全伸出与完全收回两个状态，各转动配合部位预留了合理的装配间隙，避免实际生产中因加工误差导致的卡滞问题，法兰盘的安装孔采用沉孔设计，确保安装后螺丝头部不突出于安装平面，保证锁具安装后的整体平整度。整体模型的装配约束完全按照实际产品的装配关系设定，转动副的约束添加准确，可直接用于后续的运动仿真演示，验证锁具开关动作的顺畅性，也可作为门窗五金设计的参考模型，用于同类型锁具的改型设计与结构优化，模型的各部件均为可编辑的参数化特征，方便后续根据不同的安装尺寸需求调整参数，快速生成适配不同规格门窗的锁具模型。
