1:40传动比蜗轮蜗杆电机减速器结构

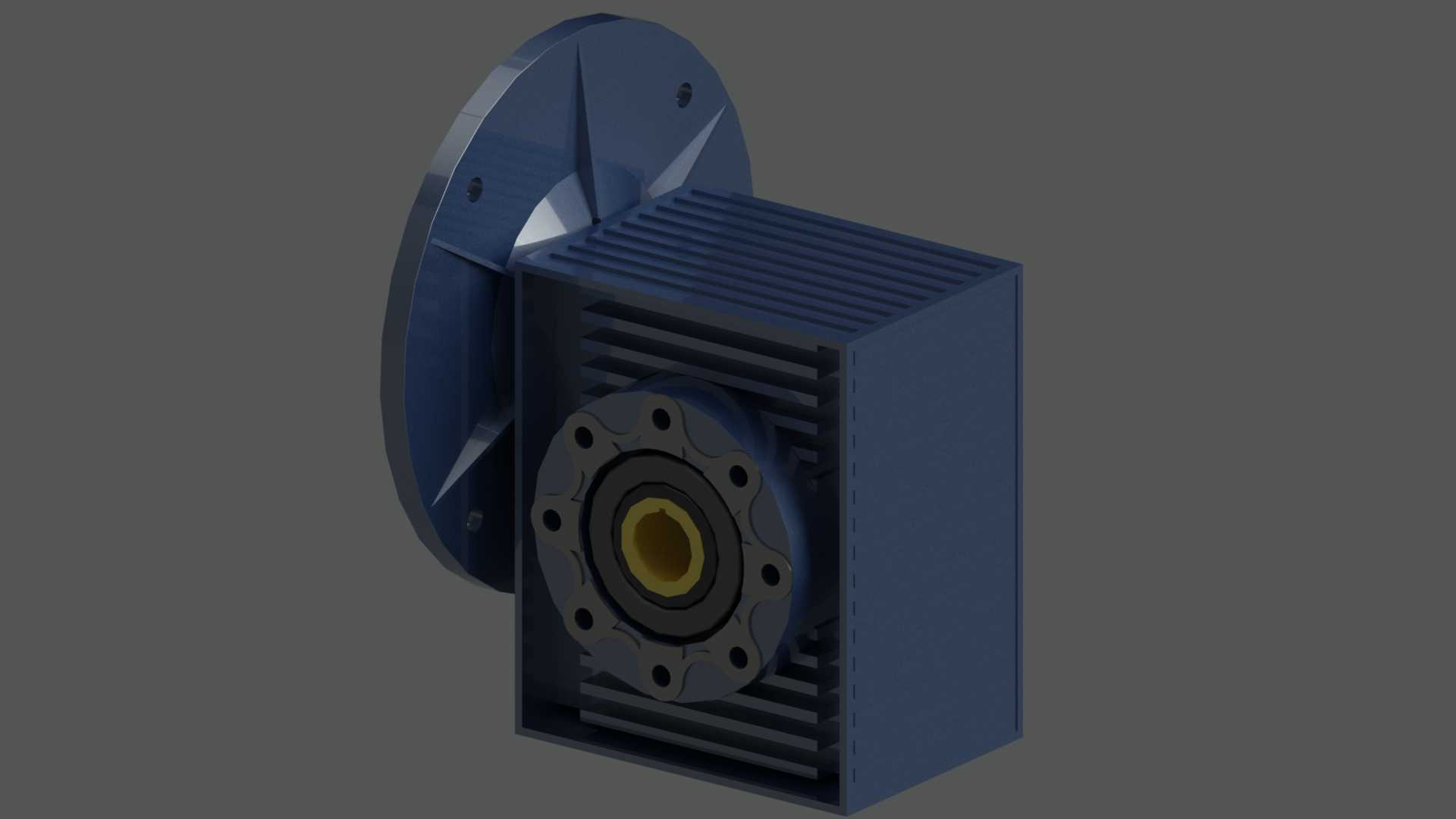

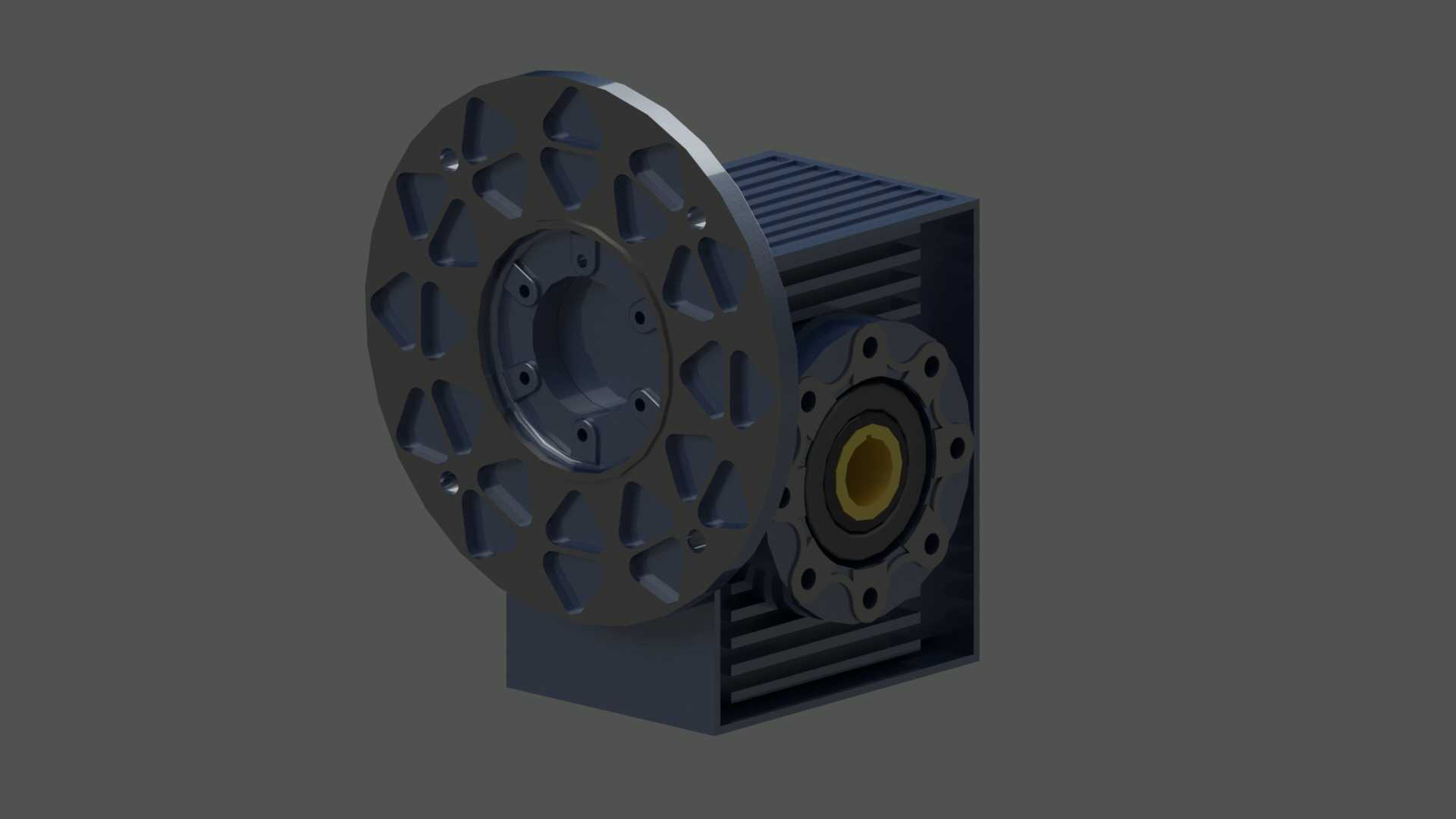

这款1:40传动比的电机配套减速器，在自动化生产线输送单元、小型包装设备驱动端、轻工机械进给机构中应用十分广泛，核心作用是匹配伺服或异步电机的高转速输出，通过固定传动比将输入转速降低至目标区间，同时成比例放大输出扭矩，满足负载端低速大扭矩的驱动需求，避免电机直驱时扭矩不足、转速过高无法适配工况的问题。从结构设计来看，该减速器采用蜗轮蜗杆传动副作为核心减速结构，输入端设置了与电机端盖直接适配的法兰安装盘，法兰盘上的镂空减重孔并非随意开设，每个孔位都对应标准电机的安装螺柱位置，同时兼顾了壳体散热与整体减重需求，安装时无需额外制作过渡连接板，可直接与B5法兰安装形式的电机对接，大幅缩短设备装配时的传动链调试周期。输出端采用带定位止口的法兰结构，止口尺寸与输出轴的同轴度公差控制在0.02mm以内，可直接对接负载端的联轴器、链轮或同步带轮，避免额外的同轴度校正工序。壳体采用一体化压铸成型的肋条结构，外壁的竖向散热肋片既提升了壳体的结构刚性，避免满负载运行时壳体产生形变影响蜗轮蜗杆啮合精度，又增大了散热面积，可将蜗轮蜗杆啮合产生的热量快速传导至外界，保证长时间连续运行时箱体内润滑油温度处于合理区间，避免润滑失效加剧齿面磨损。设计过程中充分考虑了安装边界的适配性，输入端法兰的安装孔采用跨中分布形式，可兼容不同功率等级同机座号电机的安装尺寸，输出轴的键槽尺寸符合通用传动件的配合标准，无需二次加工即可直接装配标准传动配件。箱体底部设置了平整的安装基准面，可通过螺栓直接固定在设备的安装基板上，也可配合输出端法兰实现多方位安装，适配不同设备的布局空间需求。蜗轮采用锡青铜材质嵌件结构，蜗杆采用合金钢淬火磨削加工，齿面粗糙度控制在Ra0.8以内，既保证了传动过程中的耐磨性能，又能降低啮合噪音，满足对运行噪音有要求的轻工、电子类生产设备的使用需求。在结构细节上，输入端与输出端均设置了双唇口油封，可有效防止箱体内润滑油泄漏，同时阻挡外界粉尘、水汽进入箱体内部，适配多粉尘、轻度潮湿的车间作业环境。箱体内腔的油道设计经过优化，可保证蜗轮转动时将润滑油带至啮合齿面与轴承位置，实现充分润滑，无需额外设置强制润滑结构，降低了后期维护成本。
