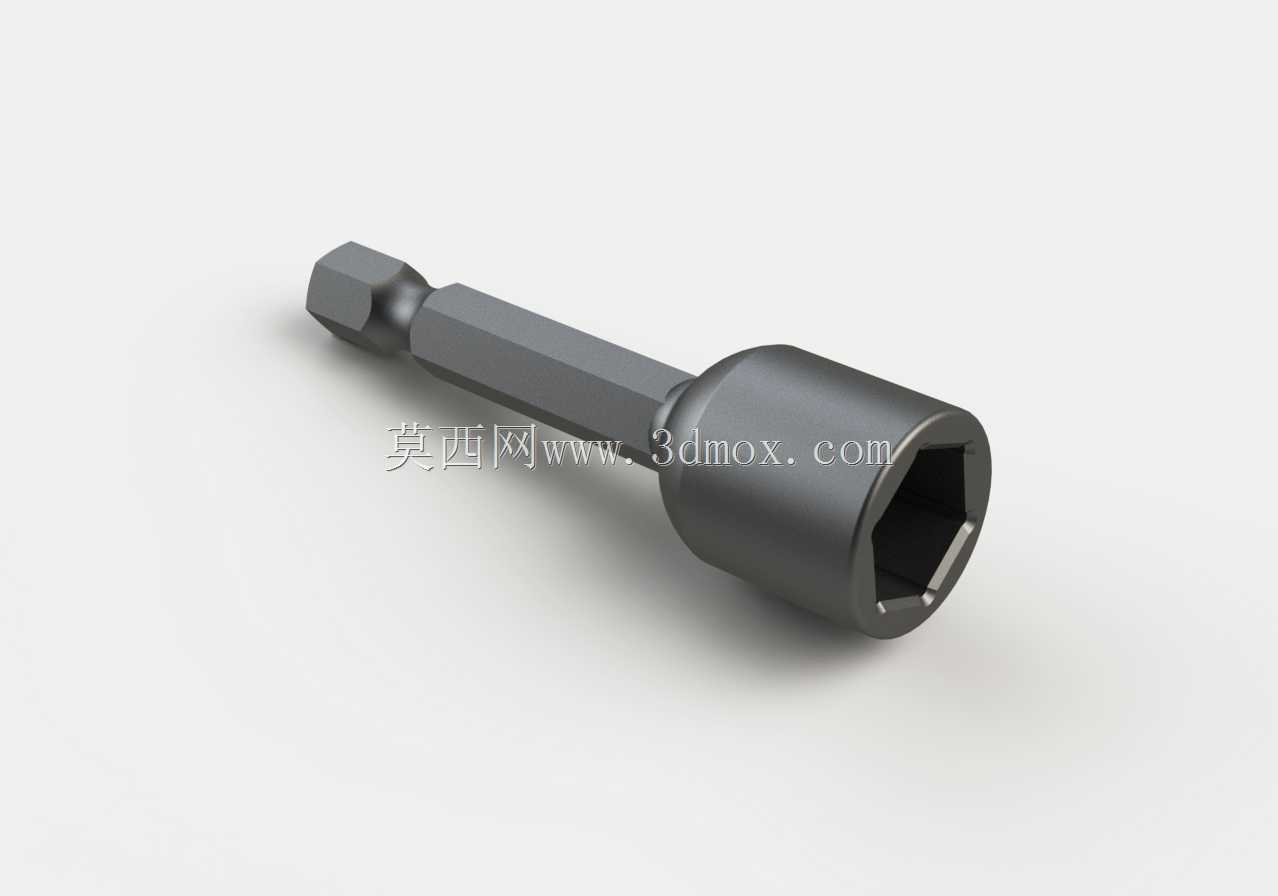

10mm规格六角套筒式螺丝批头结构设计

　　在装配生产线、设备维保、五金加工、家居拆装等场景里，这类六角套筒批头是电动、气动旋具的核心配套耗材，主要用于对应规格外六角螺栓、螺母的快速紧固与拆卸作业，相比普通十字、一字批头，它和六角紧固件的贴合面更大，作业时不容易打滑崩齿，能有效降低紧固件边角磨损的概率，尤其适合需要大扭矩输出的装配工位。从结构设计来看，这款批头整体分为三段式结构，尾部是标准的六角快换接柄，能适配市面上绝大多数带快换夹头的电动螺丝刀、气动起子、充电钻等工具，接柄处做了定位卡槽设计，装入夹头后可以自动卡紧锁止，作业过程中不会出现打滑脱落的情况，接柄的尺寸公差控制在h6级别，和夹头的配合间隙控制在0.02mm以内，既保证插拔顺畅，又不会因为间隙过大产生径向跳动。

　　中间的连接杆部分做了等径设计，杆身的同轴度公差控制在0.03mm以内，高速旋转时不会出现明显的偏摆，杆部采用合金钢整体锻打成型后做调质处理，表面硬度达到HRC48-52，既有足够的韧性承受冲击扭矩，又不会因为硬度过高在过载时出现脆断。前端的工作段是10mm规格的内六角套筒，套筒的内六角型腔采用冷挤压工艺一次成型，六个受力面的平面度误差不超过0.01mm，和标准10mm外六角紧固件的配合间隙控制在0.05mm以内，作业时六个面同时受力，扭矩传递更均匀，不会出现单边角受力导致的紧固件滑牙问题，套筒的入口处做了15度的导向倒角，对准紧固件时不需要完全精准对位，稍微倾斜也能顺利套入，能有效提升装配作业的效率。套筒的深度设计为15mm，

　　既可以覆盖常规外六角螺栓头的标准高度，又不会因为深度过深导致无法适配螺栓头下方带垫片的安装场景，套筒外壁做了圆弧过渡，和中间连接杆的衔接处没有应力集中的直角，大扭矩作业时不会在衔接位置出现断裂。从安装边界来看，这款批头的总长度控制在50mm，属于短款套筒批头，适合在空间狭小的装配区域使用，作业时不会因为杆身过长和周边零部件产生干涉，套筒部分的最大外径为14mm，在沉孔内作业时，只要沉孔直径大于14.5mm就能顺利伸入，不会被孔壁卡住。设计过程中针对批头的受力情况做了有限元分析，在额定18N·m的输出扭矩下，批头各个位置的应力都远低于材料的屈服强度，正常使用情况下的疲劳寿命可以达到1万次以上的锁付循环，表面做了发黑防锈处理，

　　在潮湿的作业环境下存放也不容易出现锈蚀，日常维护只需要在使用后擦拭干净表面的油污和铁屑即可，不需要额外的防锈保养。这类批头在实际使用中需要注意，不要用它来拧动超过额定扭矩的紧固件，也不要用锤击的方式来辅助拆卸锈死的螺栓，否则会导致套筒型腔变形或者杆部断裂，当套筒内六角的边角出现磨损圆角时要及时更换，避免作业时打滑损伤紧固件的边角。
