脚踏式气动起重执行机构结构设计

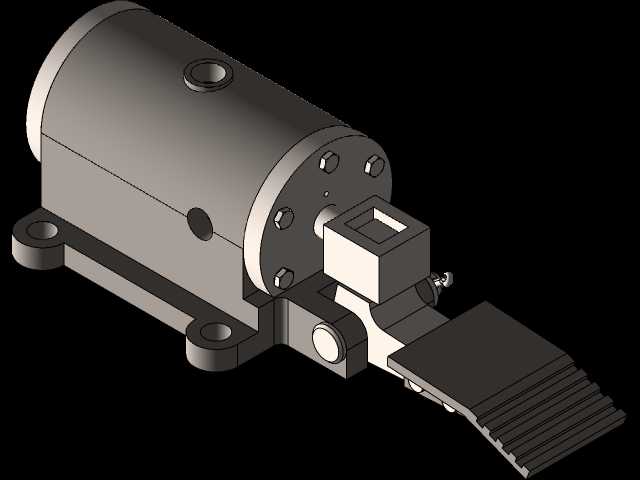

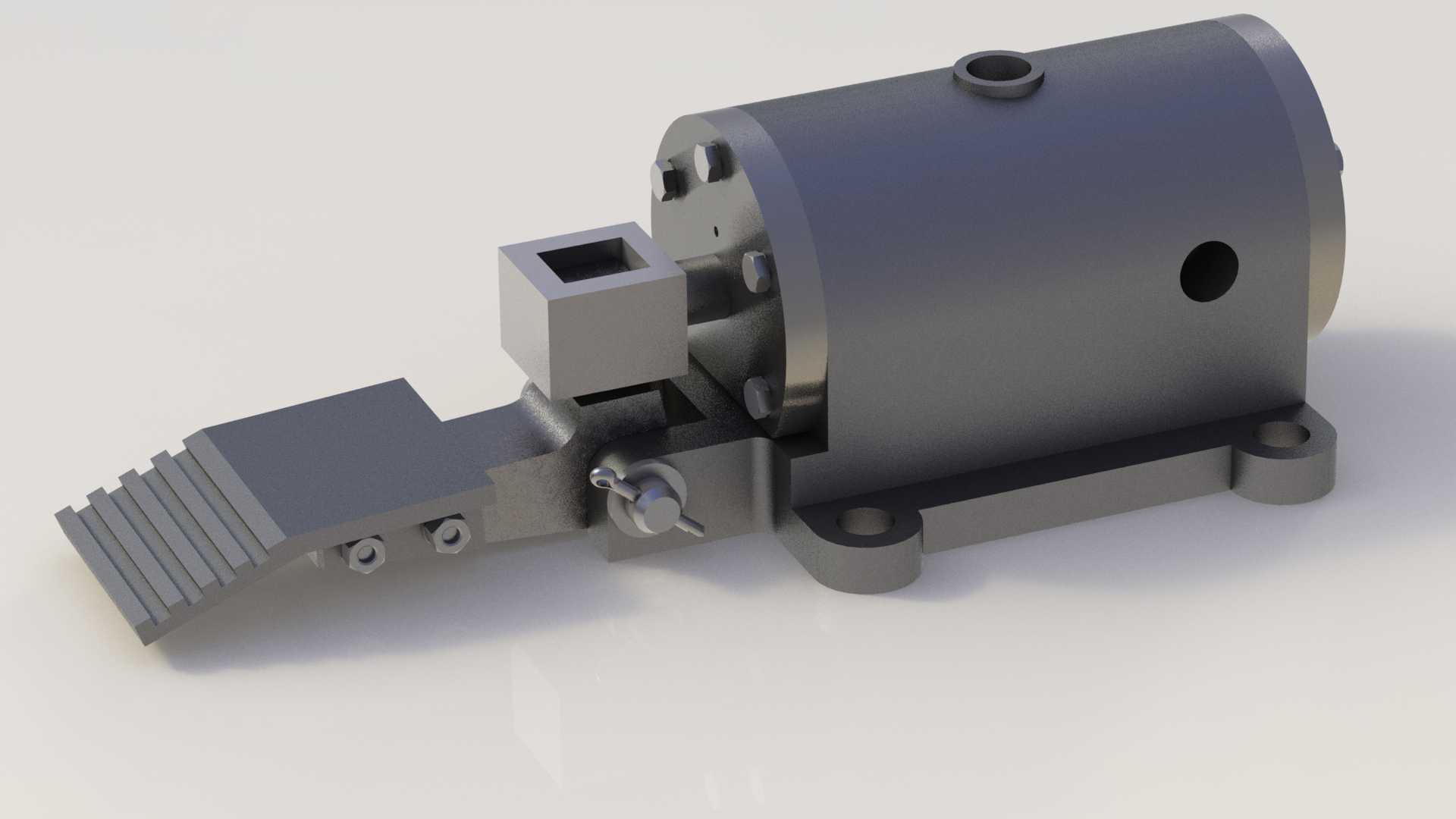

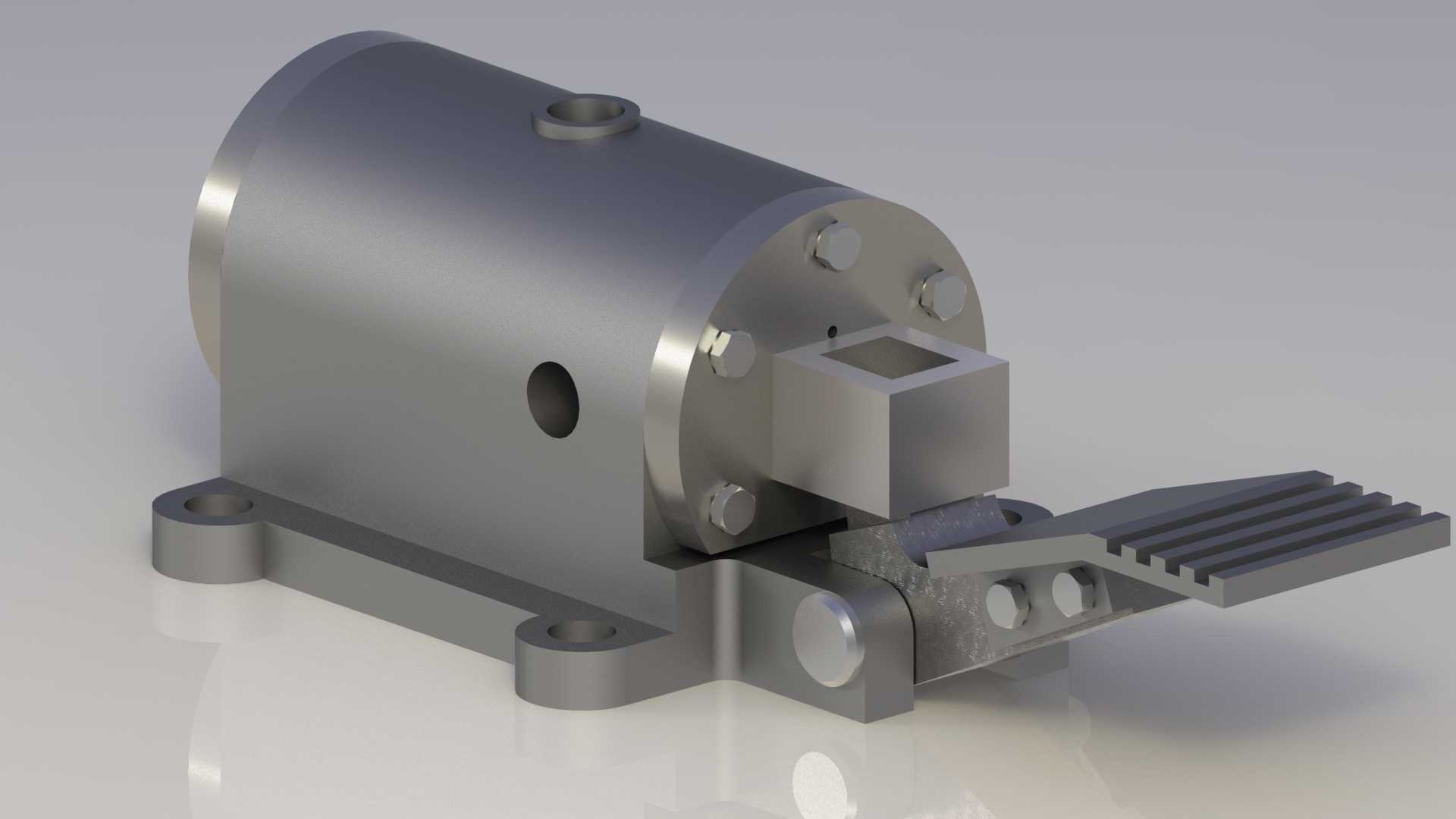

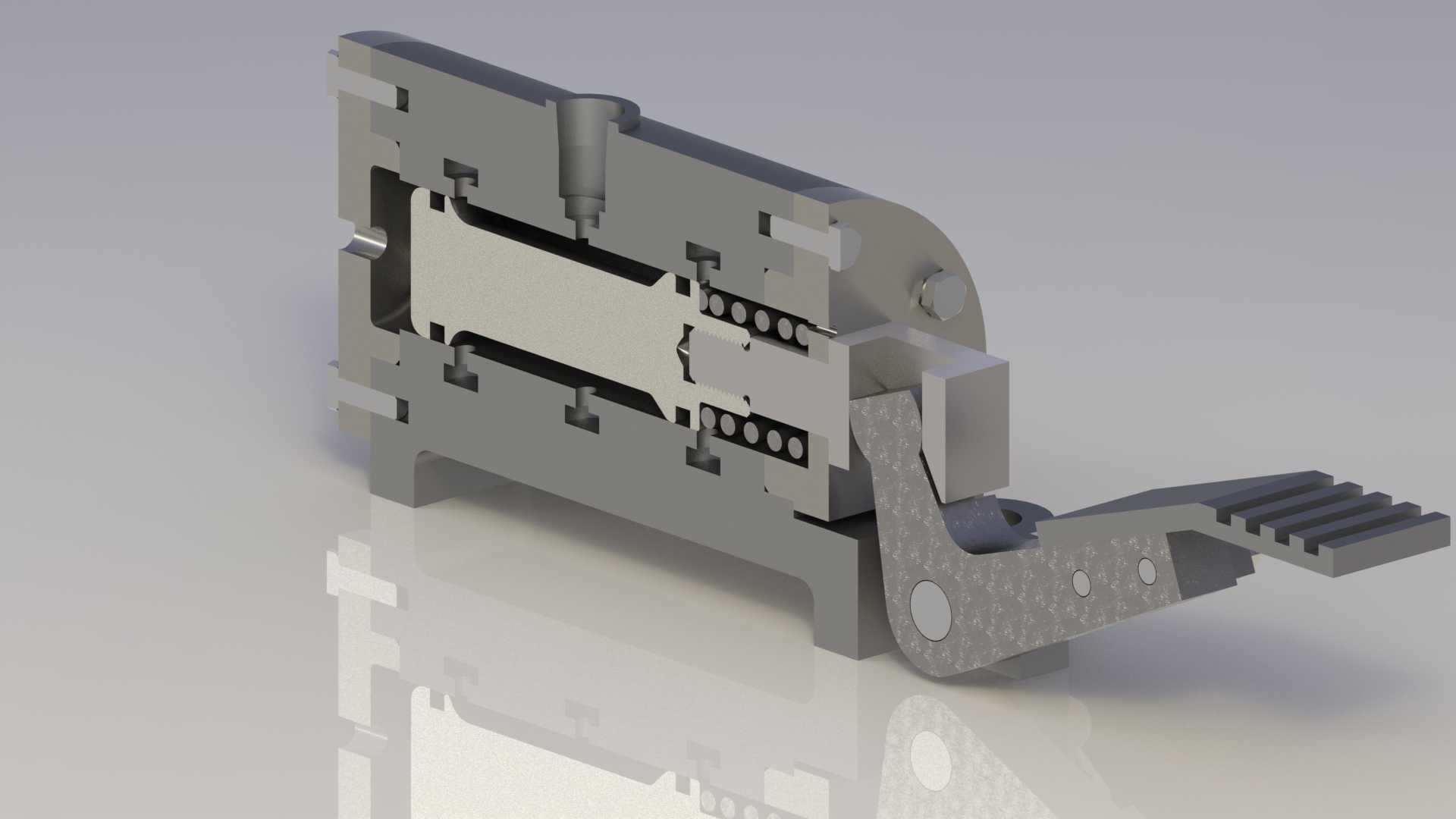

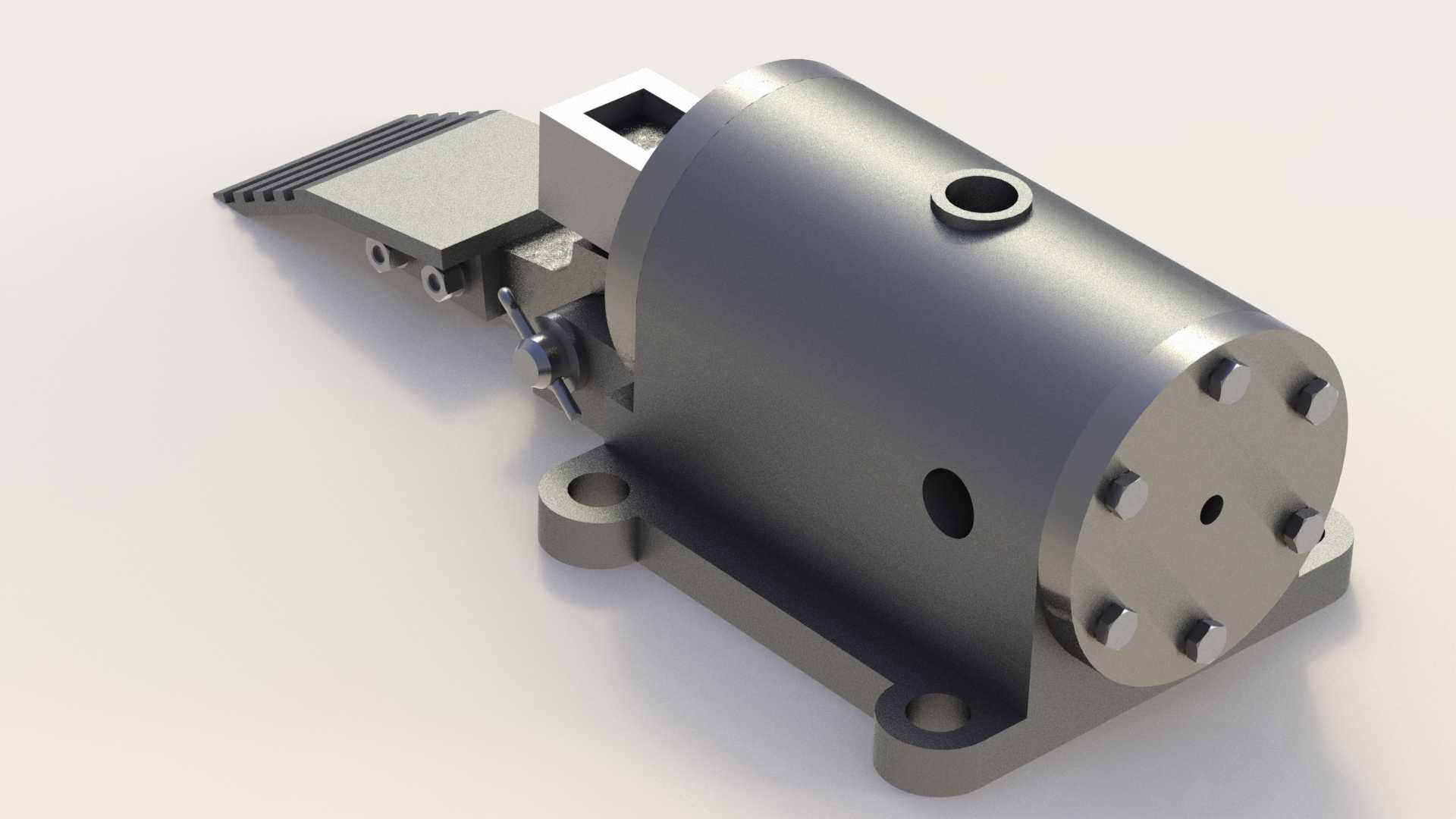

这款脚踏操控的气动起重执行单元，多应用在工位固定、需要频繁小行程举升重物的生产场景，比如机加工工位的工件抬升定位、装配线侧的重型零部件托举、仓储环节的料箱短距离顶升，相比纯手动起重工具，它依靠压缩空气作为动力源，操作人员仅需踩踏踏板即可控制起重动作，大幅降低长时间操作的劳动强度，也能避免手动液压工具反复压杆的操作冗余。从结构设计逻辑来看，整体采用集成式阀缸一体化布局，没有外露的冗长管路，将气动换向控制结构、动力输出活塞组、复位弹性元件全部整合在矩形主体壳体内，既压缩了整体安装占用空间，也能减少外接管路带来的泄漏风险，适配车间内紧凑的工位安装条件。主体壳体采用分体拼接式结构，加工时可分别完成各腔室的精度加工，再通过紧固件完成装配，内部活塞与缸壁的配合面预留了密封件安装槽，可根据使用场景的气压条件适配不同材质的密封环，保证0.4-0.8MPa常规车间气压下的动密封可靠性。脚踏操控端采用带防滑纹路的杠杆式踏板，通过铰接结构与主体阀体连接，踩踏行程与内部阀芯的换向行程做了匹配设计，轻踩即可完成气路切换，控制活塞伸出实现起重顶升，松开踏板后在复位弹簧作用下阀芯回位，活塞自动回缩完成复位，操作逻辑符合一线操作人员的使用习惯，不需要额外的操作培训即可上手。安装边界方面，主体底部设置了带安装孔的固定支脚，可直接通过螺栓固定在工位台面或者设备机架上，不需要额外制作复杂的安装支架，整体横向安装尺寸控制在小范围内，不会占用过多工位操作空间，活塞输出端可根据实际托举需求加装不同规格的托头，适配不同外形的被举升工件。内部的弹性复位元件采用分组布置的圆柱弹簧，均匀分布在活塞回程侧，保证活塞回缩过程中受力均匀，不会出现偏卡磨损的问题，气路接口设置在壳体顶部，可直接对接车间常规的快插气动接头，接入气源即可投入使用，不需要复杂的调试步骤。在实际选型应用中，这类气动起重单元的举升行程可根据工位需求做适配调整，相比液压类起重工具，它不存在液压油泄漏污染工位的问题，尤其适合对清洁度有要求的装配、检测工位使用，动作响应速度快，踩踏后即刻输出顶升力，没有液压工具的建压等待过程，能有效提升工位的操作节拍。
