户外落地式客舱空调通风围护设备结构

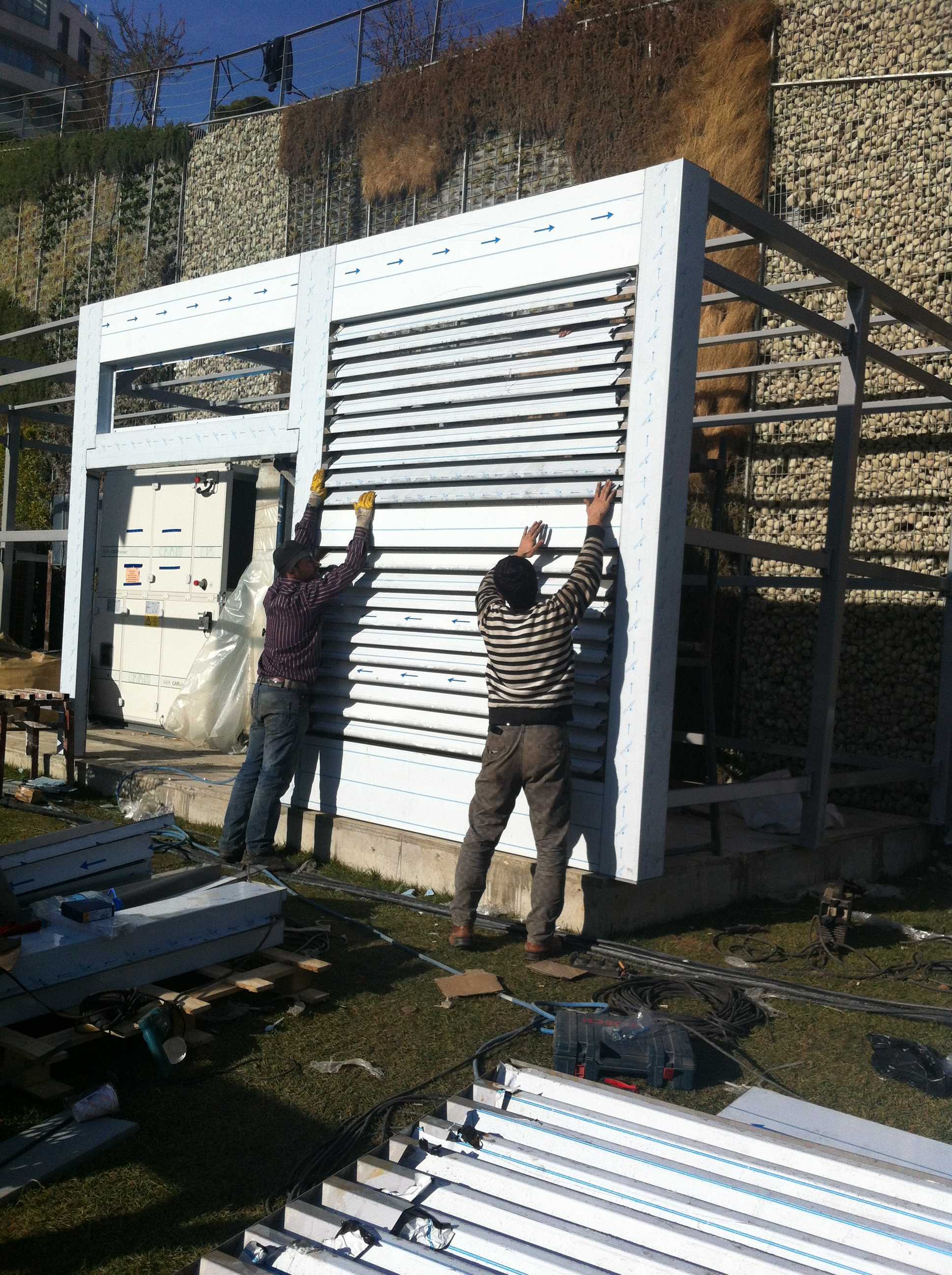

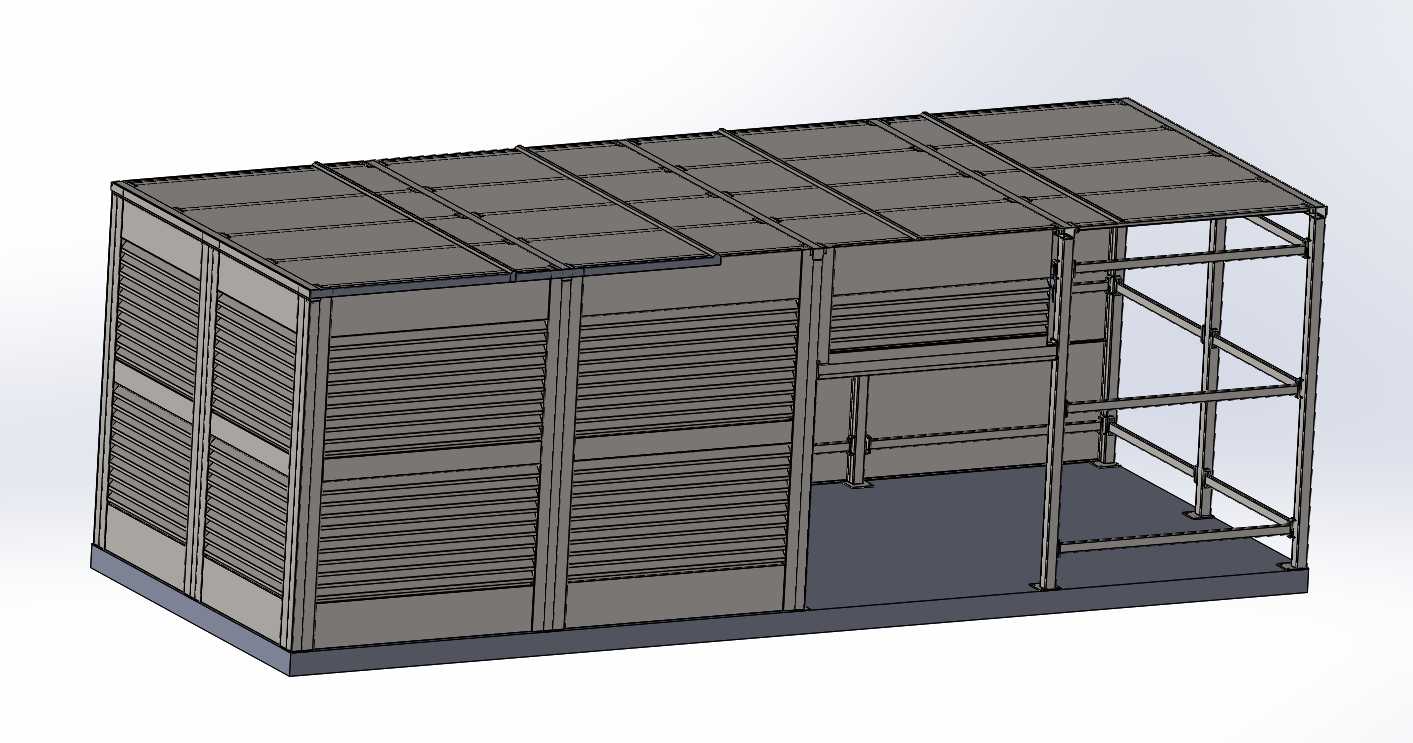

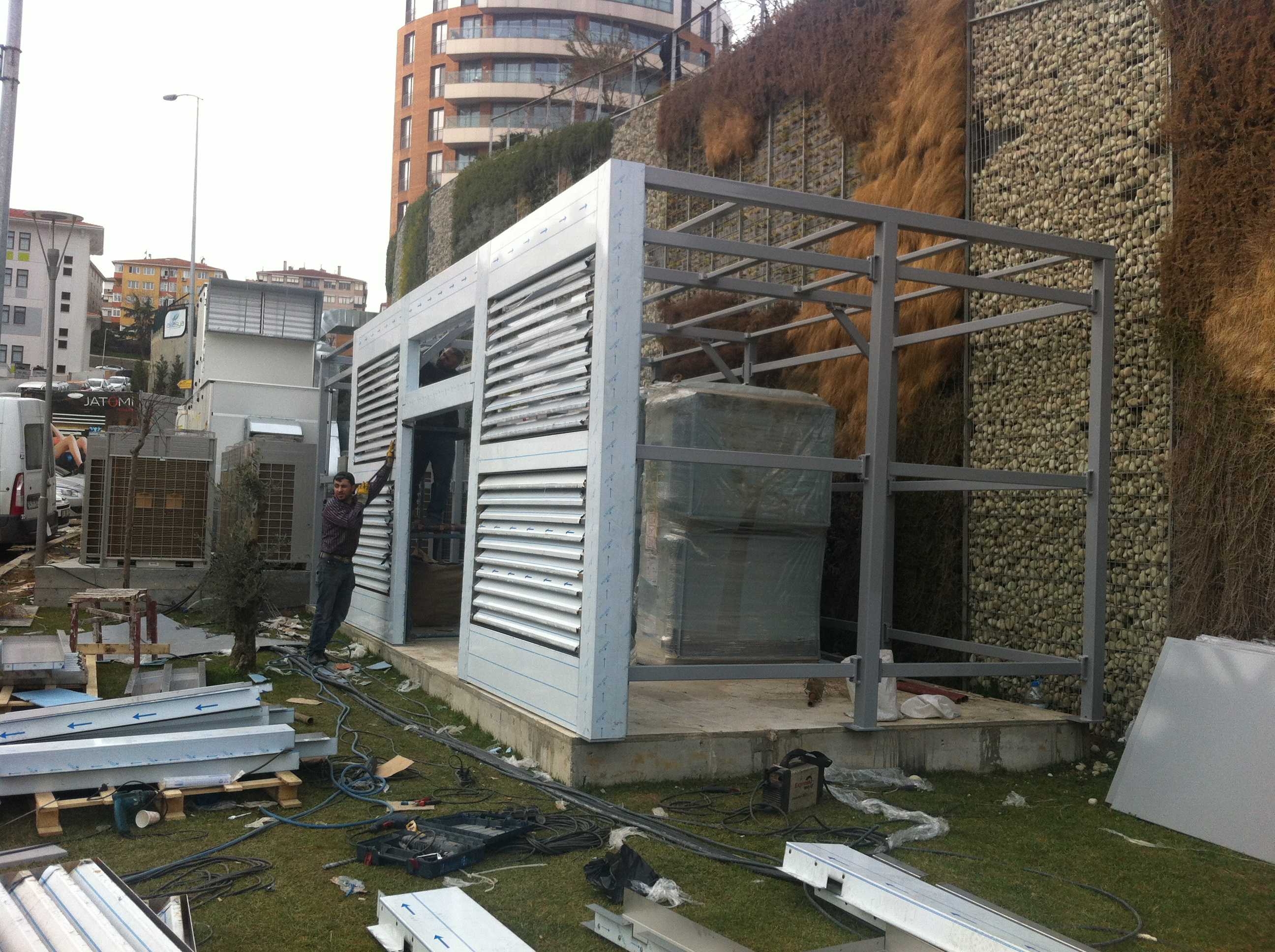

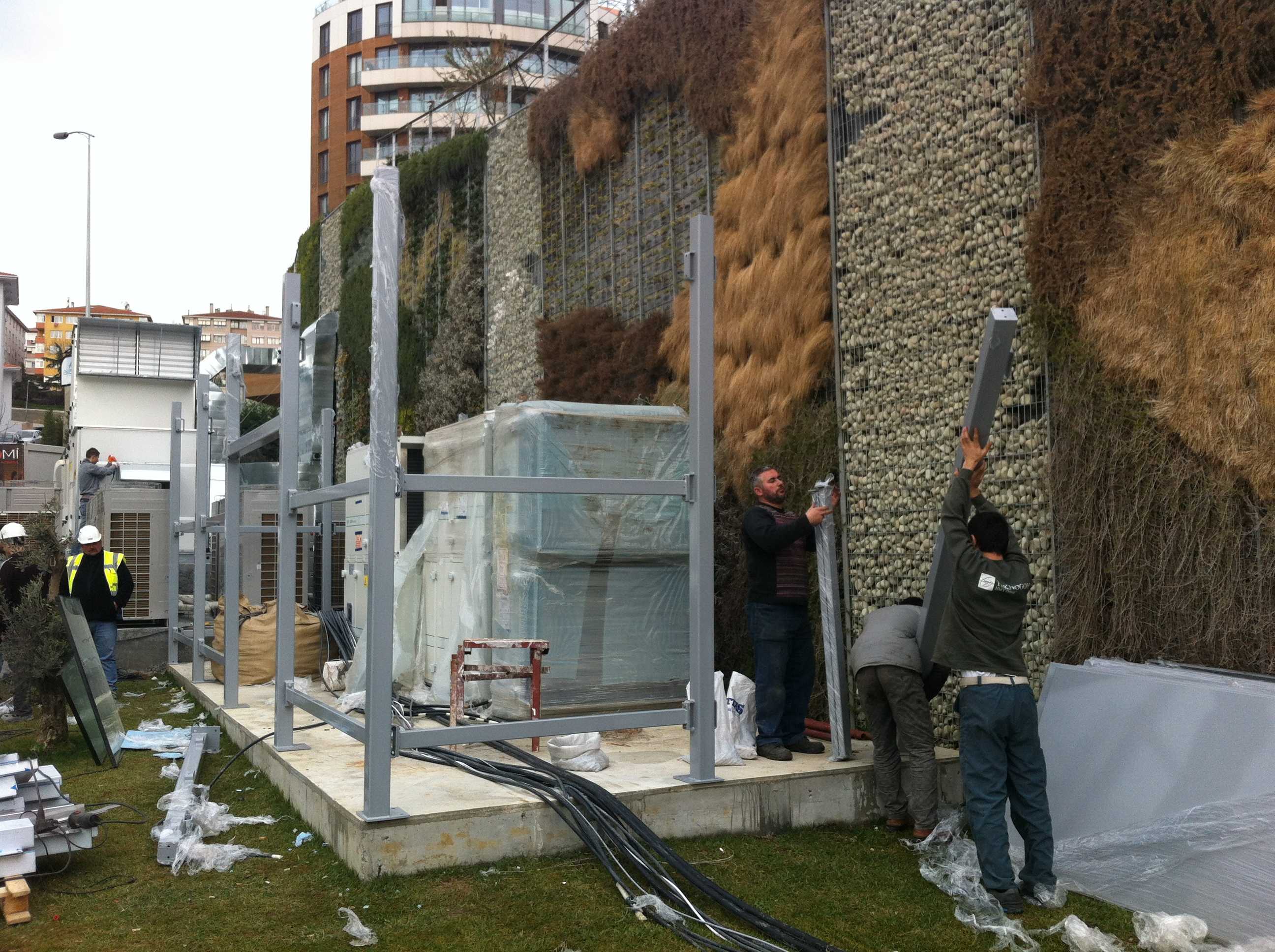

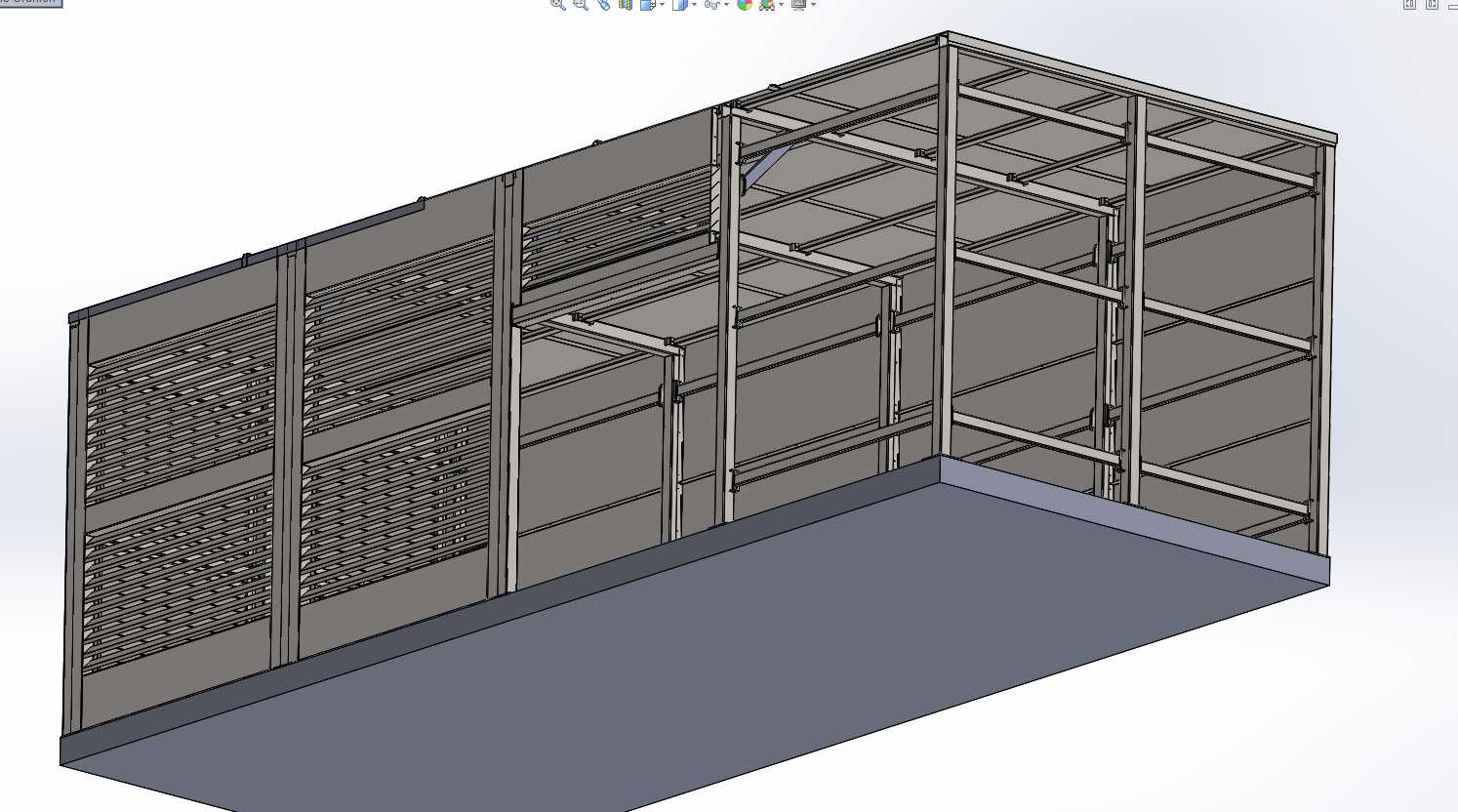

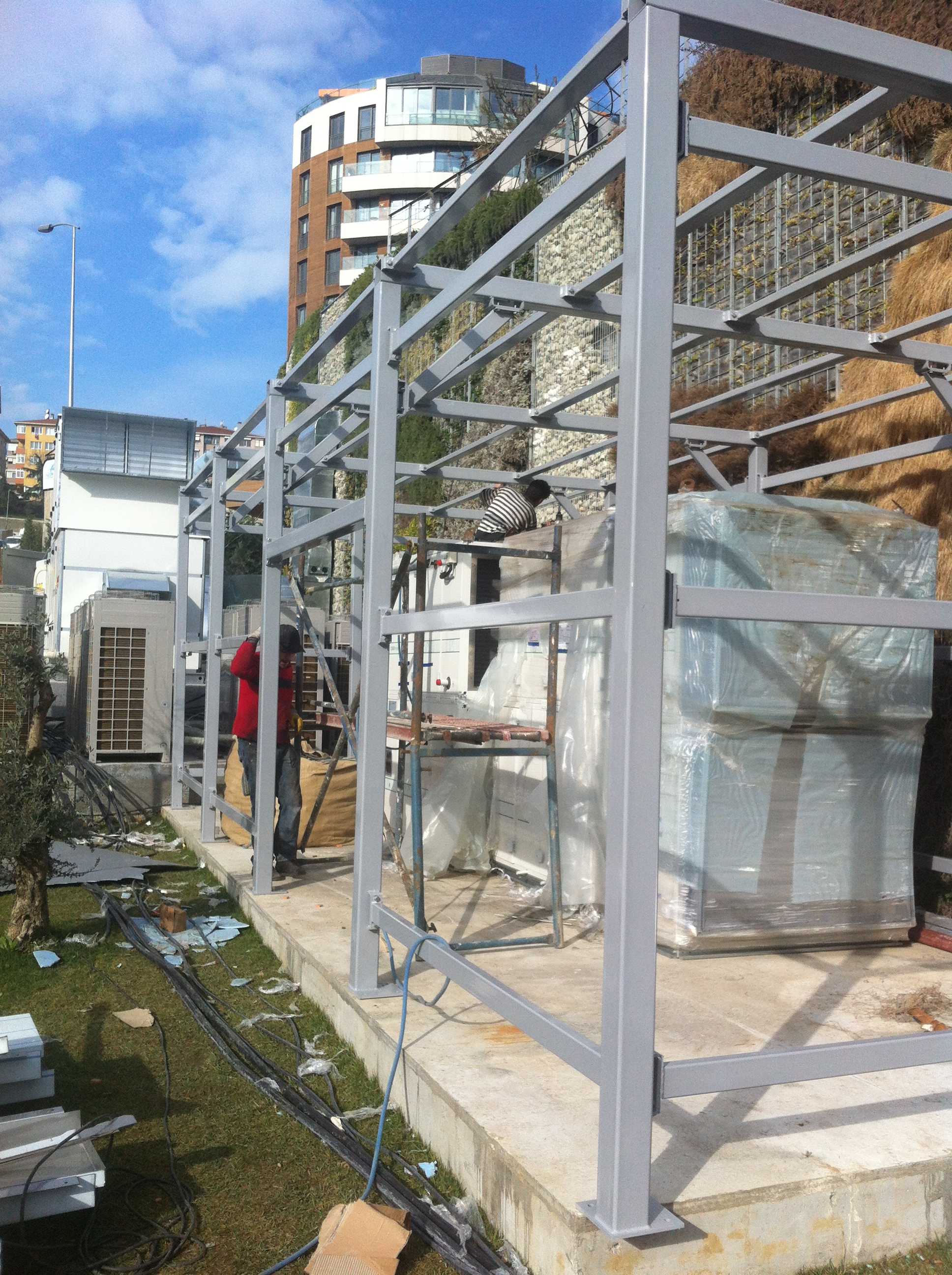

这类带百叶围护的框架结构，主要服务于户外布设的客舱配套空调设备场景，常见于临时安置舱、模块化方舱、户外作业人员驻留舱室的外围配套，核心作用是为内置的空调主机提供防护围挡，同时保障设备运行所需的通风换热需求。从实际落地的装配状态来看，结构整体采用型钢焊接作为主承力框架，外侧包覆的百叶构件采用分块拼装设计，每片百叶的倾角经过反复校核，既可以在降雨天气阻挡斜向雨水溅入设备舱内部，又不会遮挡换热气流的进出通路，避免通风阻力过大导致空调主机换热效率下降。设计阶段首先要明确内置空调主机的最大外形轮廓，预留出设备安装、后期检修的操作空间，框架的立柱间距需要匹配百叶模块的标准模数，减少现场裁切的工作量，底部的承力梁要对应安装场地的硬化基础点位，提前预留地脚固定的安装孔位，孔位的长圆孔设计可以抵消现场基础施工的尺寸偏差，降低现场安装的对位难度。百叶模块与主框架的连接采用可拆卸的紧固件结构，日常检修时可以单独拆下对应位置的百叶板块，无需整体拆解围护结构，就能完成内部设备的滤芯更换、管路检修等操作。结构的外沿尺寸需要严格控制在场地划定的安装边界内，突出框架的百叶边缘要做包边钝化处理，避免现场安装人员磕碰划伤，框架后侧预留的管线穿入位置，要对应空调主机的管路接口方位，减少管线弯折的角度，降低冷媒输送的阻力损失。考虑到户外长期使用的耐候需求，所有外露的金属构件表面都做了多层防腐涂装处理，百叶的拼接缝隙处预留了细微的排水通路，避免降雨后缝隙内积水积尘，长期使用出现锈蚀堵塞通风路径的问题。主框架的横梁排布兼顾承力与走线需求，侧面的横档可以作为空调附属管线的固定支点，无需额外加装走线支架，减少整体结构的零件数量。现场装配时，先完成主框架的就位固定，再依次拼装各块百叶单元，最后调整百叶的拼接平整度，保证整体外观的一致性，同时核对所有通风面的有效通风面积，确保满足空调主机满负荷运行时的通风量要求，避免出现通风不足导致的设备高压报警、制冷量衰减等问题。
