可可烘干热风循环干燥设备结构设计

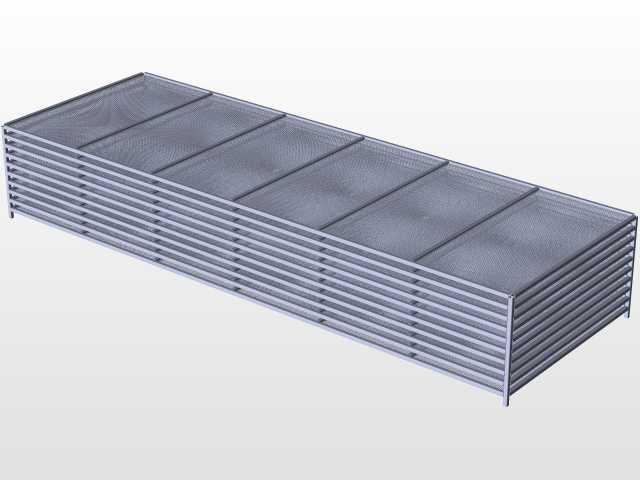

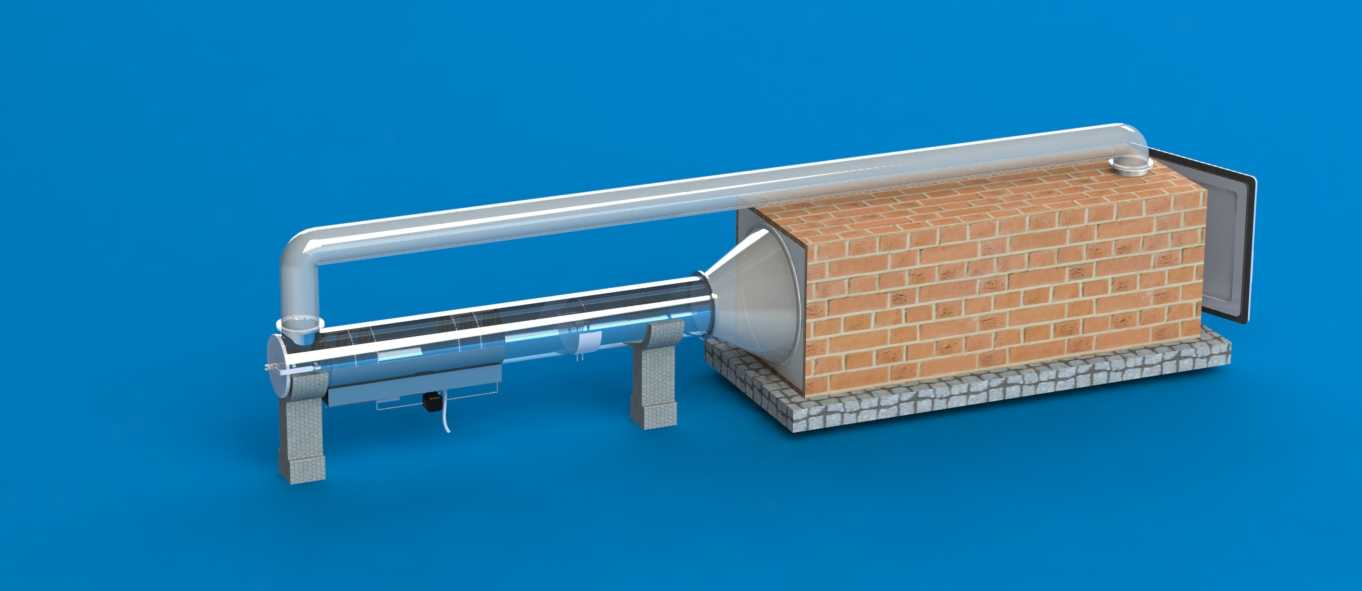

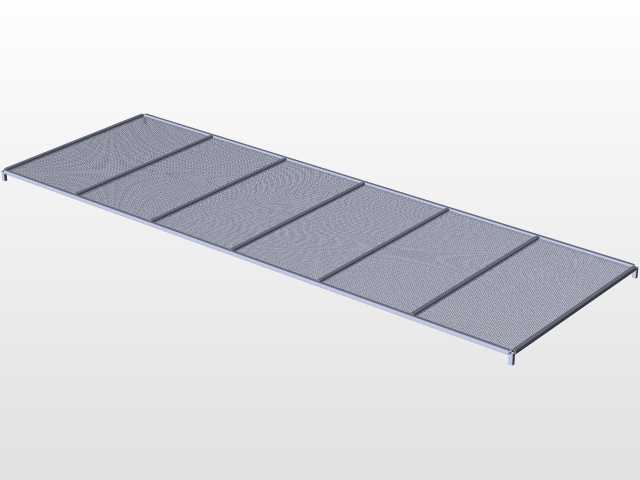

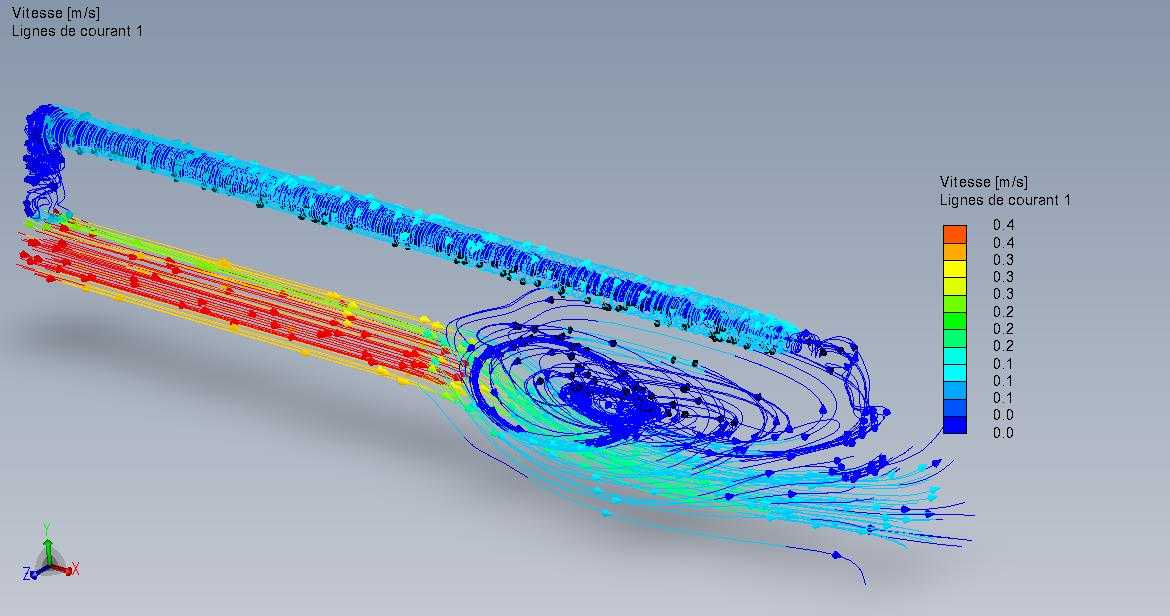

在热带经济作物初加工领域，可可豆的干燥工序是决定后续发酵风味与成品存储稳定性的核心环节，这套热风循环式可可烘干装置，正是针对中小型可可加工作坊的批量干燥需求设计，区别于传统日晒干燥受天气制约、干燥均匀度差的痛点，整套设备采用闭式热风循环逻辑，可在密闭空间内完成可可豆的连续干燥作业。从结构布局来看，设备主体分为砖砌烘干腔体与侧置热风处理单元两个核心部分，烘干腔体采用耐火砖砌筑，底部预留通风篦子层，可均匀承托待干燥的可可豆料层，腔体侧壁开设密封检修门，方便进料、出料与内部清理，顶部预留排湿管路接口，与侧置的热风循环管路连通。侧置的热风处理单元集成了除湿段、电加热段与轴流推进风机，外部采用不锈钢筒体封装，通过两个混凝土支墩架设在与腔体进风口齐平的高度，减少管路弯折带来的风阻损失。设计过程中优先考虑了现场安装的边界条件，整套设备的水平安装尺寸控制在6米长度范围内，热风管路的转弯处均采用大曲率半径的圆弧弯头，避免直角弯头造成的气流紊流，风机的选型匹配腔体容积与料层阻力，确保热风能够穿透300-500mm厚度的可可豆料层，不会出现局部料层通风不足导致的霉变问题。设备运行时，推进风机驱动热空气穿过料层，携带可可豆析出的水汽进入除湿段，脱除水分后的空气经加热器重新升温后再次送入腔体，整个循环过程无需大量引入外界新风，可降低加热环节的能耗损失，同时避免外界粉尘、蚊虫对可可豆造成污染。砖砌腔体的蓄热特性可以减少腔体内的温度波动，让整个干燥过程的温度曲线更平缓，避免高温急干导致的可可豆表皮硬化、内部水分无法析出的问题。管路与腔体的连接位置均采用耐高温密封材料填充，减少循环过程中的热风泄漏，提升整体热效率。支墩的高度设计预留了设备底部的检修空间，方便后期对风机接线、加热元件进行维护更换，检修门的密封结构采用耐温橡胶条压紧，可承受长期80摄氏度以内的工作温度，不会出现老化漏风的问题。
