倾斜式吊索滑轮吊具输送机吊装方案

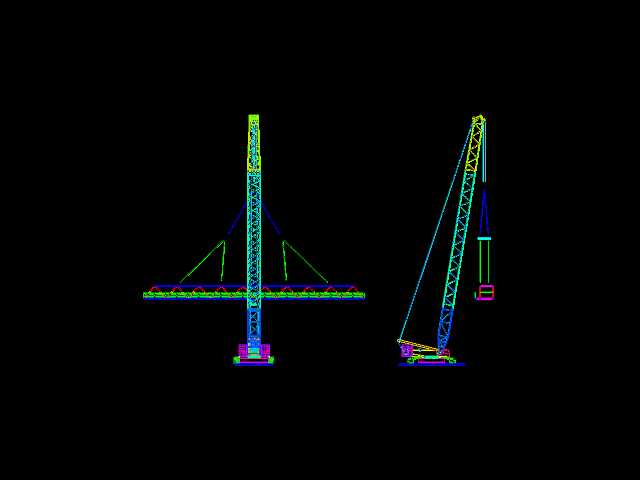

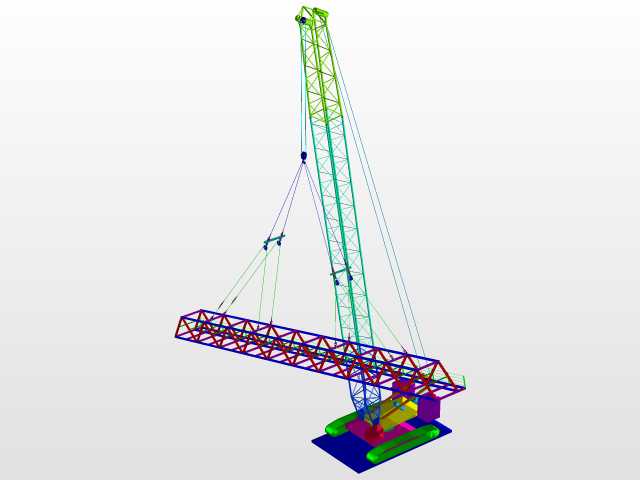

在散料输送系统的现场安装环节，大跨度长距离输送机的分段吊装一直是现场施工的核心难点，尤其是厂区内作业空间受限、无法采用双机抬吊的工况下，单台起重机配合专用吊具完成倾斜姿态下的构件就位，是兼顾作业效率与施工安全的常用方案。这套吊装结构的设计核心，是通过吊索、滑轮组与专用吊具的配合，实现输送机桁架段在起吊过程中的姿态可控调整，避免构件在离地、回转、就位过程中出现应力集中或结构变形。从实际作业逻辑来看，吊装前需要先根据待吊输送机段的重心分布，确定吊点的布设位置，滑轮组的作用是在起吊过程中自动均衡各吊点的受力，避免单根吊索过载，而倾斜吊装的姿态设计，是为了匹配输送机最终安装时的倾斜角度，减少构件就位后的二次调整工作量，尤其适用于带倾角布置的爬坡输送机安装场景。设计这套吊装结构时，首先要明确待吊构件的重量分布、外形长宽尺寸，以及作业现场起重机的站位边界、回转半径、额定起重量参数，吊具的连接点位需要对应输送机桁架的加强筋位置，避免吊装力直接作用在薄壁蒙皮或非承载结构上。吊索的长度配比是实现倾斜姿态的关键，不同长度的吊索配合滑轮组的动载调节，能够让构件在起吊离地后自然形成所需的倾斜角度，无需额外施加外力调整，大幅降低空中姿态调整的作业风险。从安装边界来看，这套吊装结构需要预留足够的垂直起升空间，同时要考虑构件倾斜后水平方向的投影尺寸，避免起吊回转过程中与周边已安装设备、厂房结构发生碰撞，吊具与输送机构件的连接端采用可拆卸的锁紧结构，能够适配不同截面尺寸的输送机桁架段，无需针对每一段构件单独制作吊具，降低施工工装的投入成本。在实际作业过程中，滑轮组的润滑状态、吊索的磨损检查、吊具的锁紧确认都是起吊前必做的检查项，倾斜吊装时构件的重心偏移量需要提前核算，确保起吊后起重机的受力始终在额定载荷范围内，避免出现过载失稳的风险。这套结构的三维建模过程中，对各连接节点的运动间隙做了充分校核，确保吊索摆动、滑轮转动、吊具锁紧的动作互不干涉，能够直观模拟整个起吊过程的构件姿态变化，为现场施工方案的编制提供可视化的参考依据，也能提前预判吊装过程中可能出现的干涉问题，减少现场作业的临时调整环节。
