概念电动滑板车前挡泥板结构设计

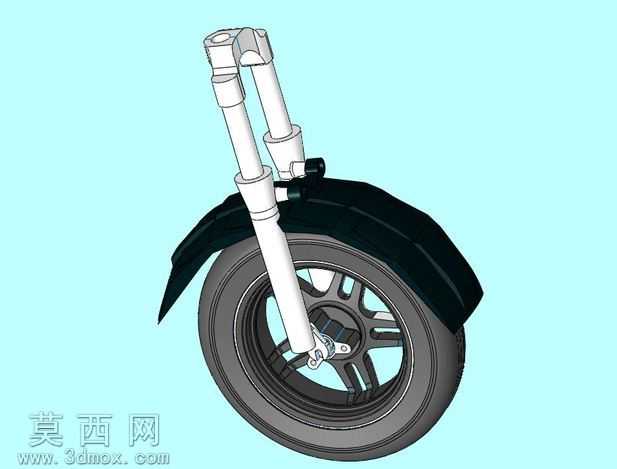

本作品为适配概念款紧凑型电动滑板车的前挡泥板三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先以整车前部的前叉安装位、前轮轮径参数为基准，绘制挡泥板的轮廓引导线，通过放样曲面生成贴合前轮弧度的主体曲面，确保挡泥板与轮胎外轮廓保持均匀的安全间隙，既避免骑行过程中泥板与转动的轮胎发生剐蹭，也能最大化遮挡轮面甩起的泥水。建模过程中对挡泥板的安装固定结构做了细节处理，在前叉对应位置设计了嵌入式的安装卡扣与螺栓固定位，保证安装后结构稳固，不会因路面颠簸出现松动移位。材质渲染阶段，主体挡泥板采用哑光黑色工程塑料材质，模拟常用的PP改性塑料的磨砂质感，还原量产部件的真实视觉效果，同时对挡泥板边缘做了圆角过渡处理，避免尖锐棱角带来的安全隐患。设计思路上，这款前挡泥板采用短款流线造型，契合整车棱角分明的未来感设计风格，没有多余的冗余结构，在满足挡泥实用功能的前提下，尽可能压缩部件体积，适配这款轻量化概念电动滑板车的极简设计定位。结构上还在挡泥板内侧设计了加强筋布局，在不增加部件整体厚度、不额外增重的前提下，提升挡泥板的结构强度，应对日常使用中的轻微磕碰与路面飞石冲击，同时兼顾了部件的耐用性与轻量化需求。曲面构建时反复调整了挡泥板的覆盖角度，确保能够覆盖前轮上部及前部的主要甩泥区域，在雨天或泥泞路面骑行时，能够有效阻挡前轮带起的泥水飞溅到骑行者腿部与车身前部结构，同时曲面的流线走向能够引导气流顺着泥板表面流动，降低骑行过程中的风阻。
