单级卧式离心泵整机结构三维数模

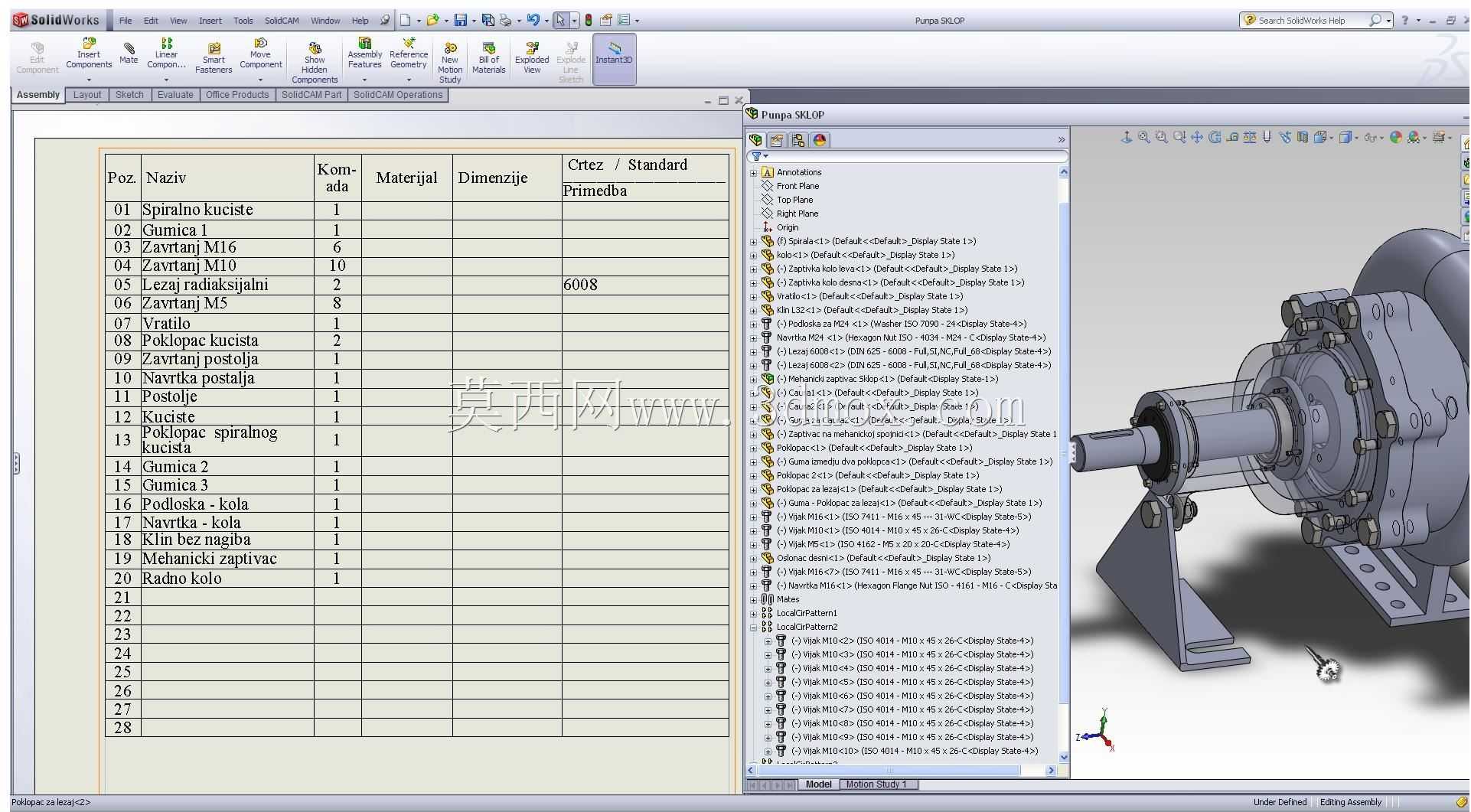

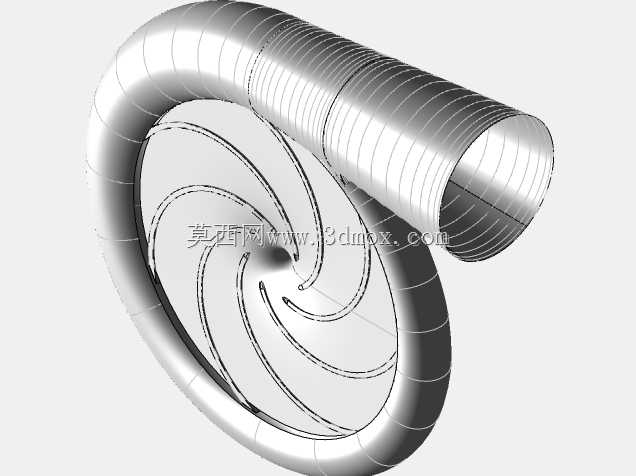

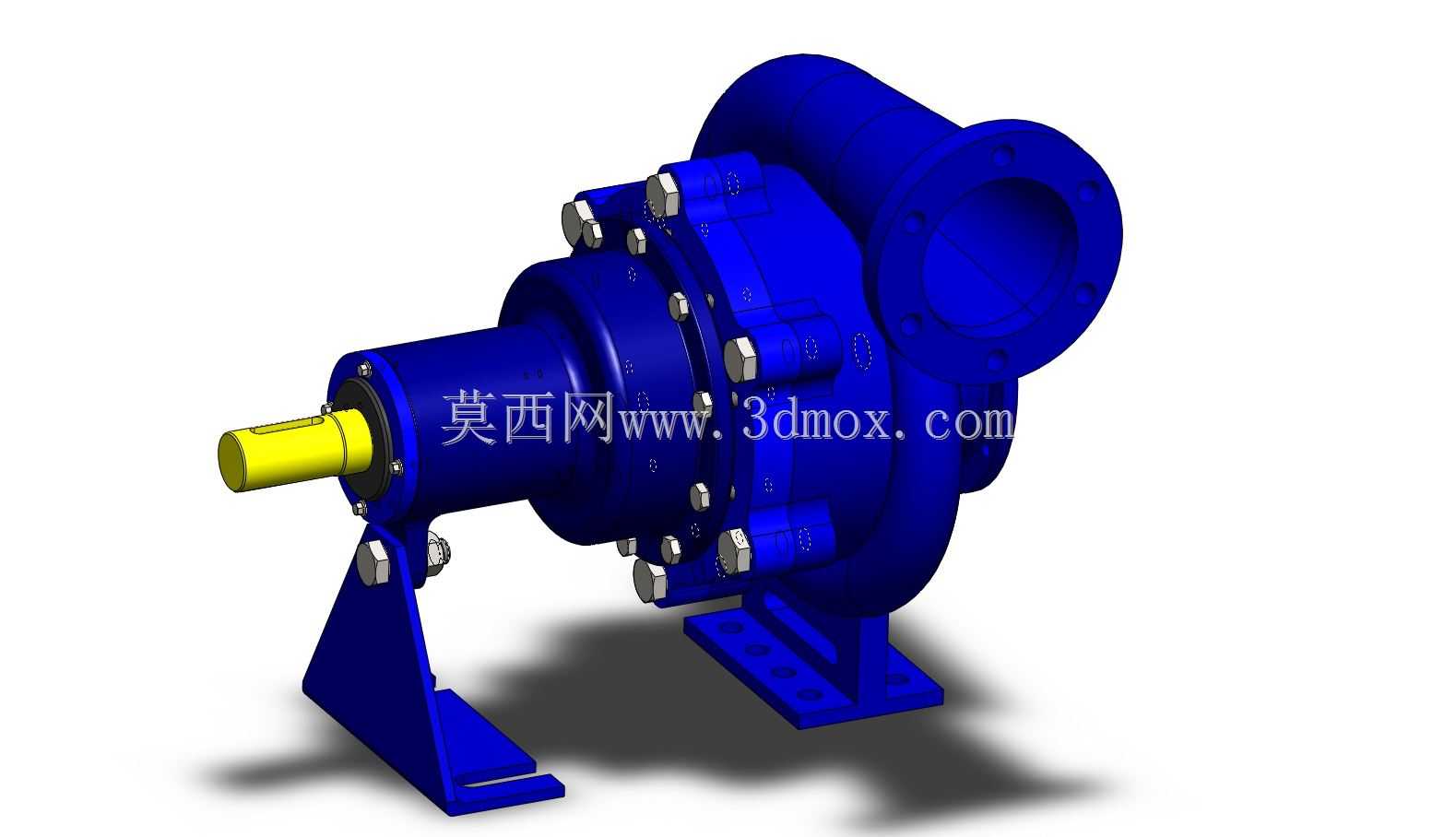

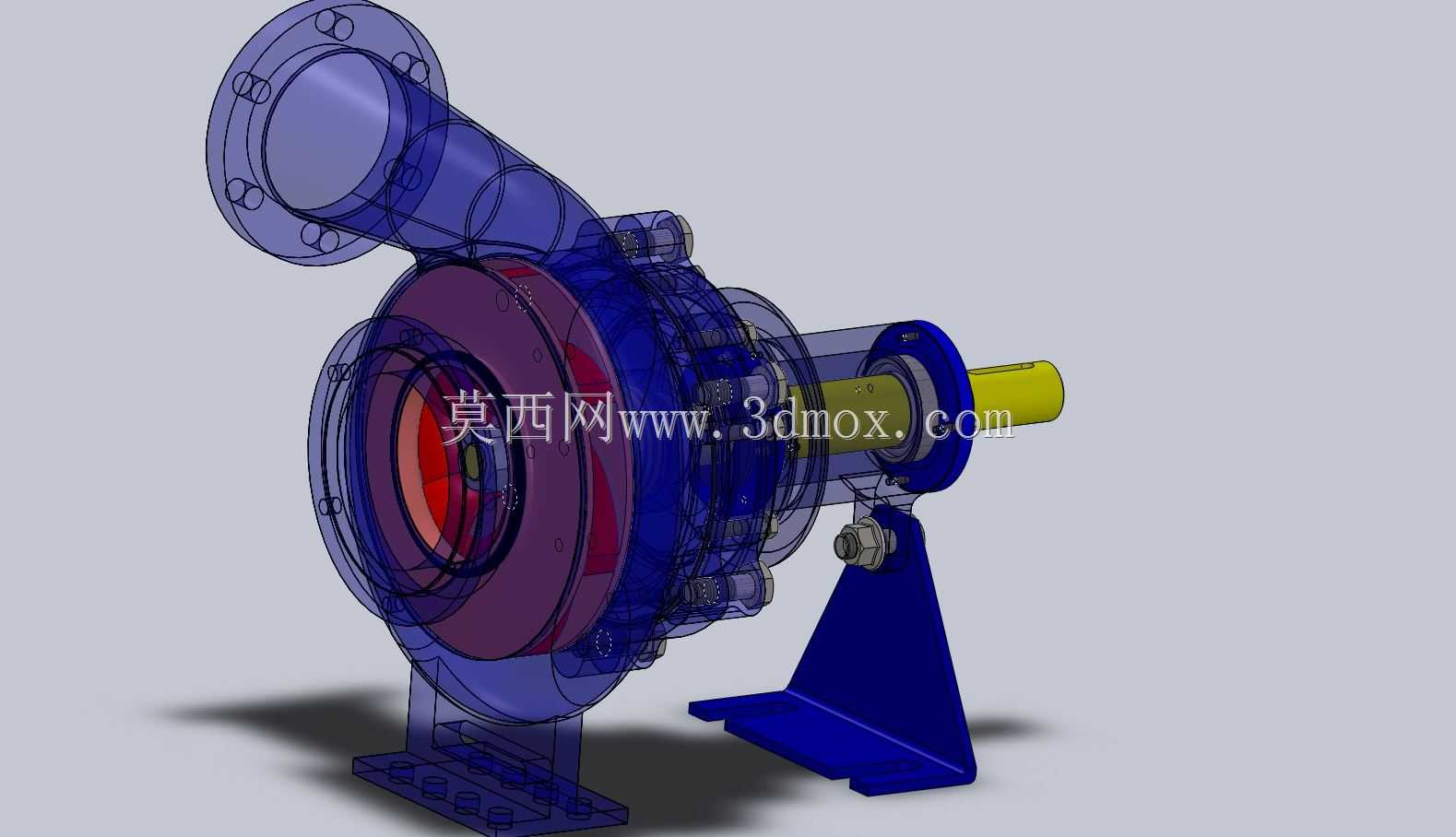

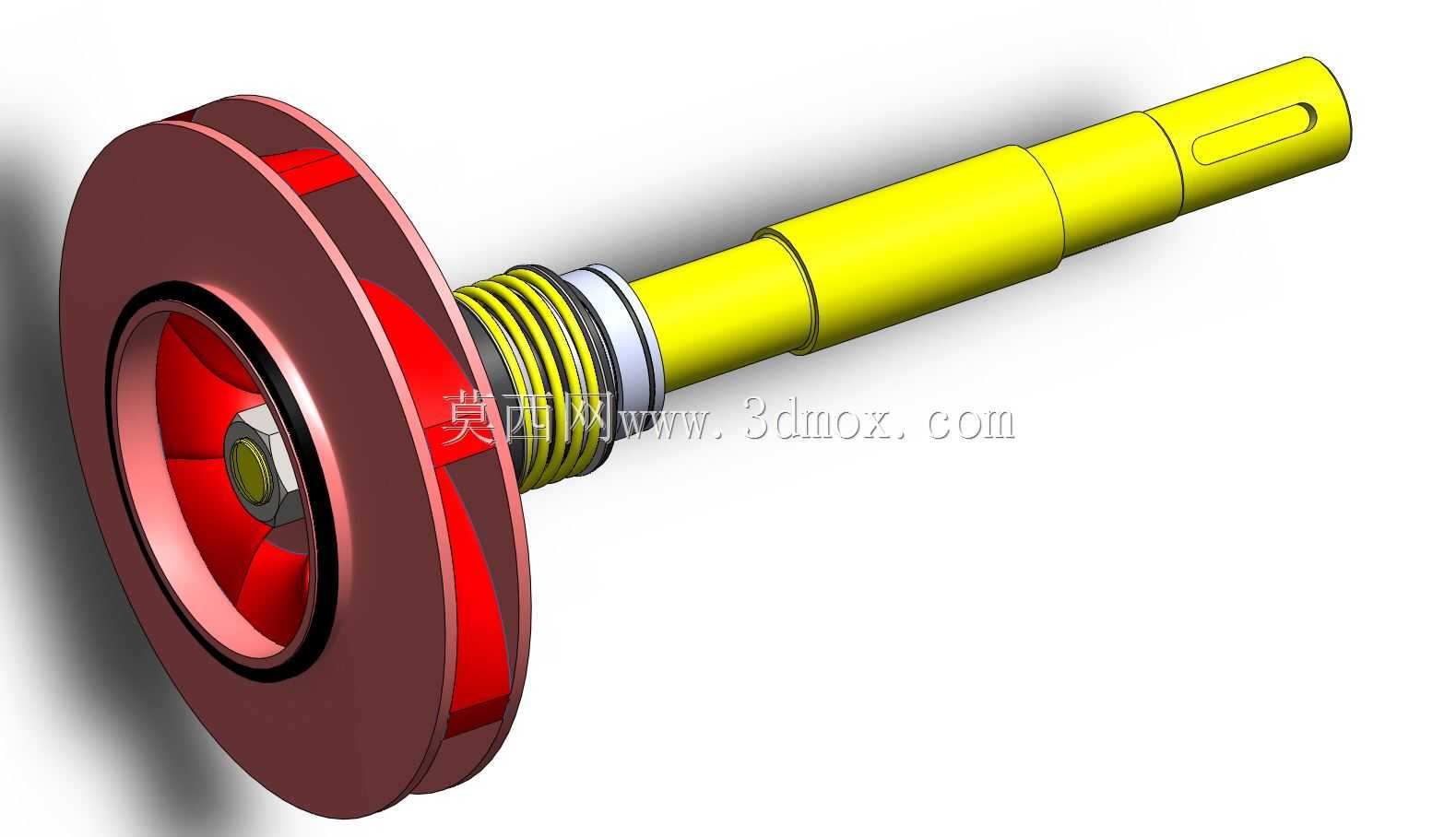

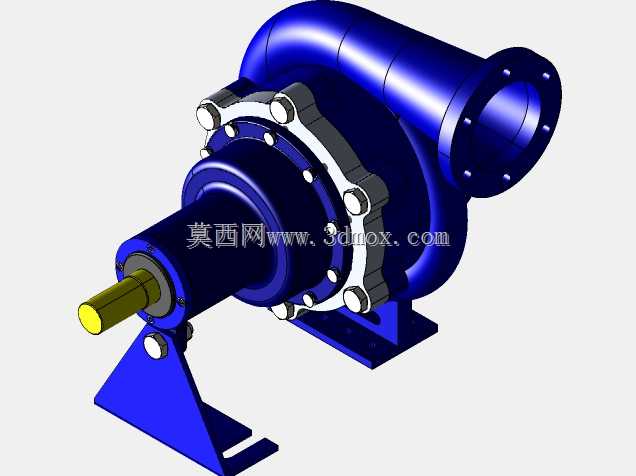

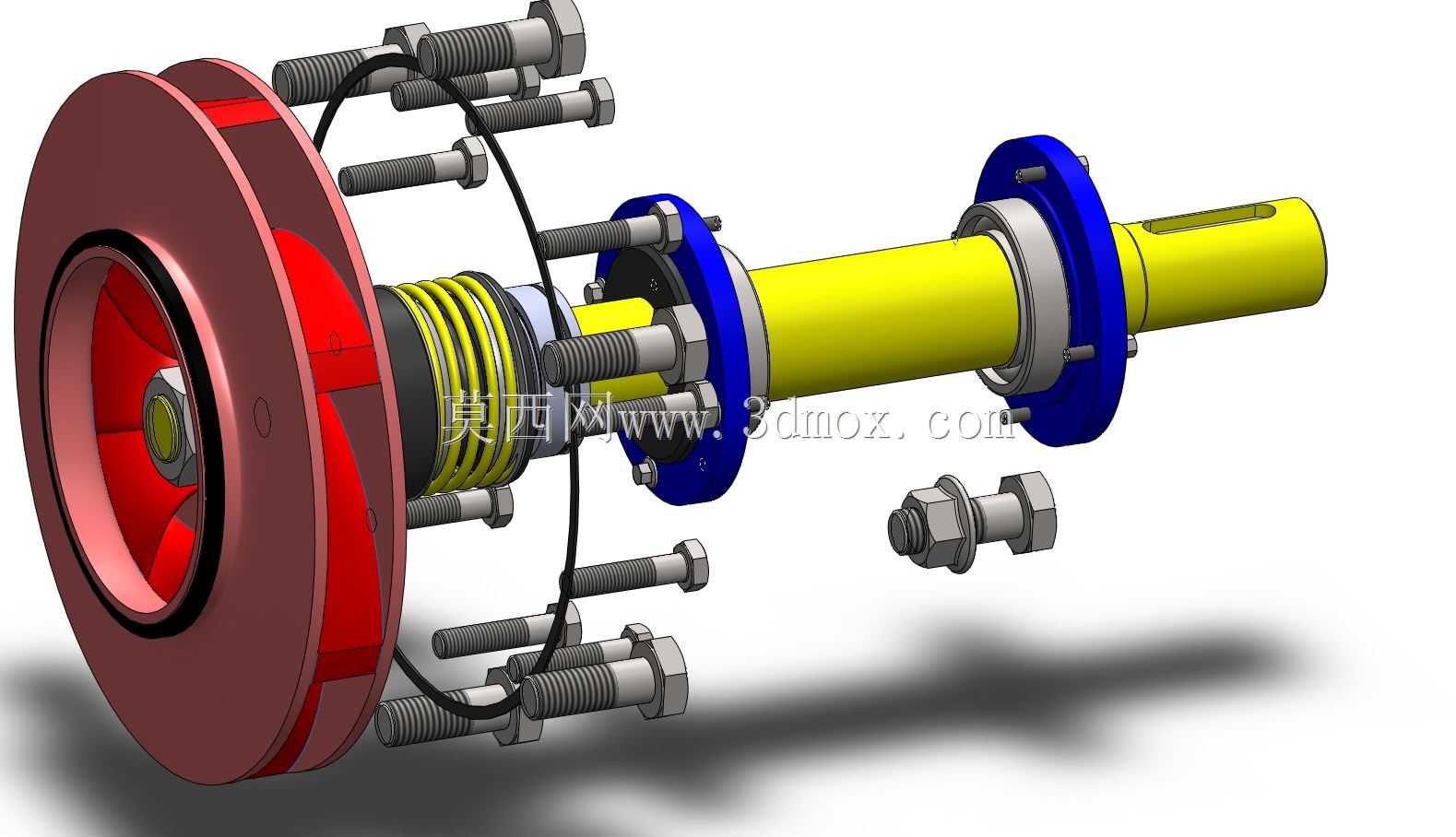

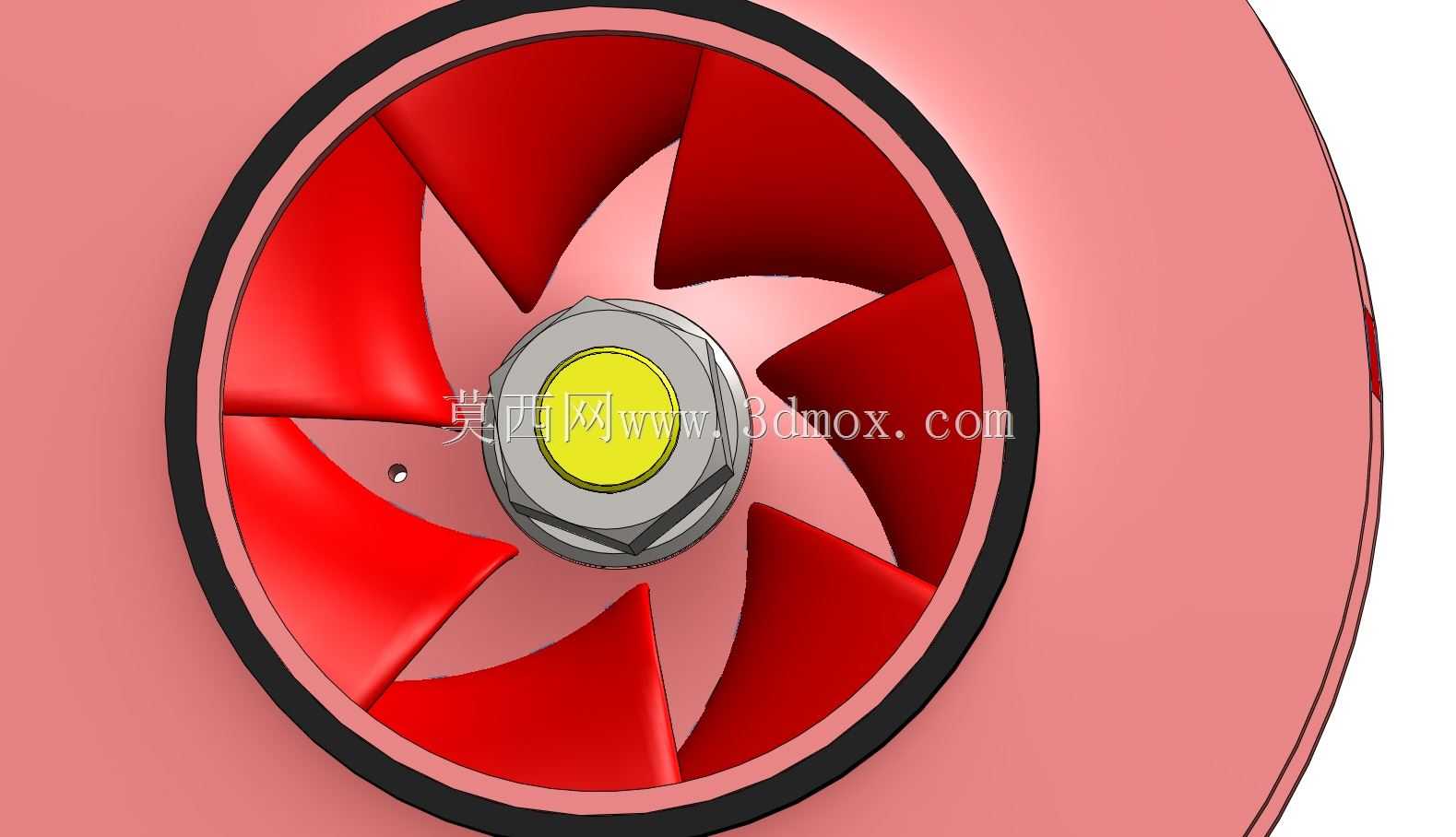

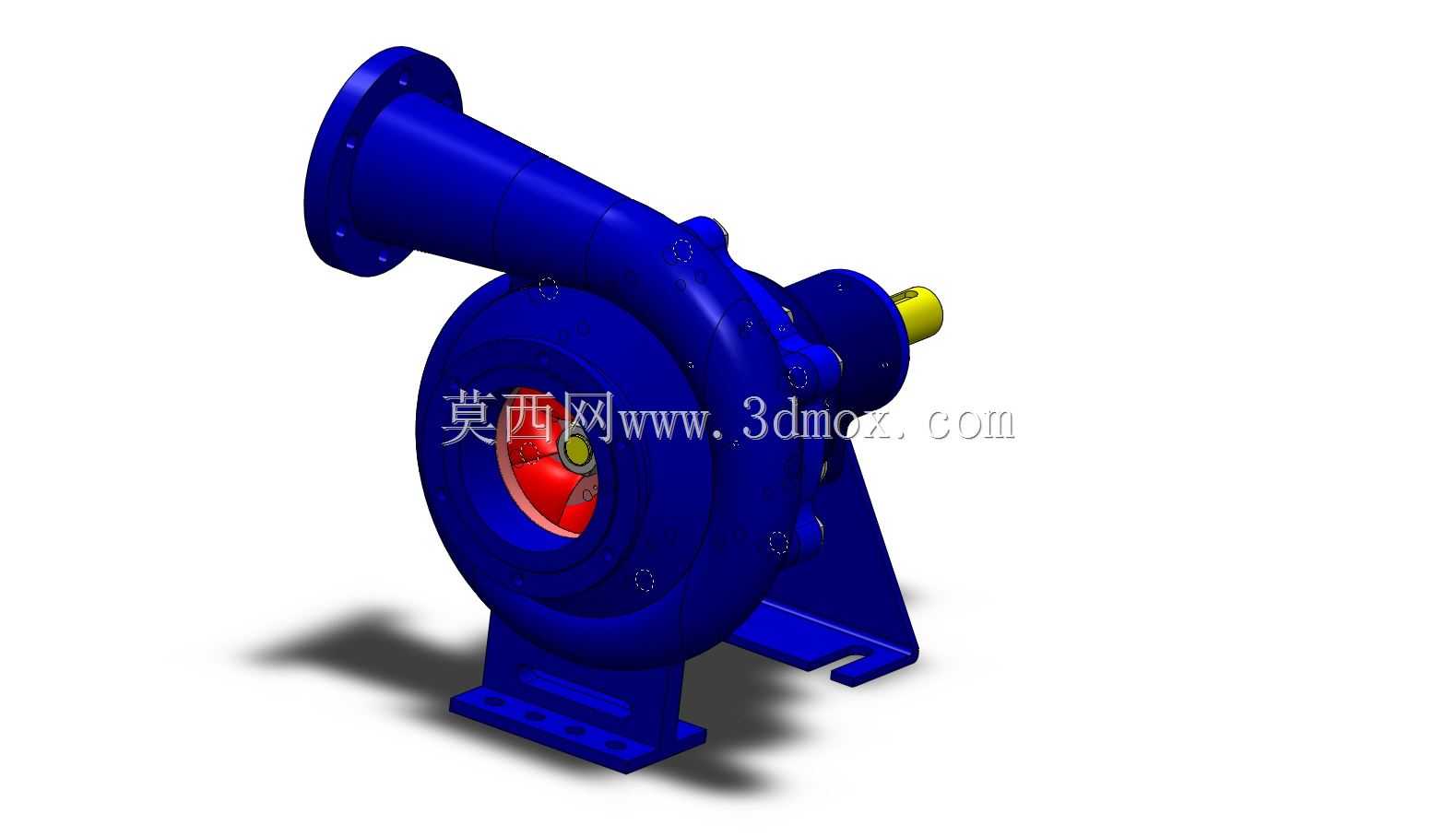

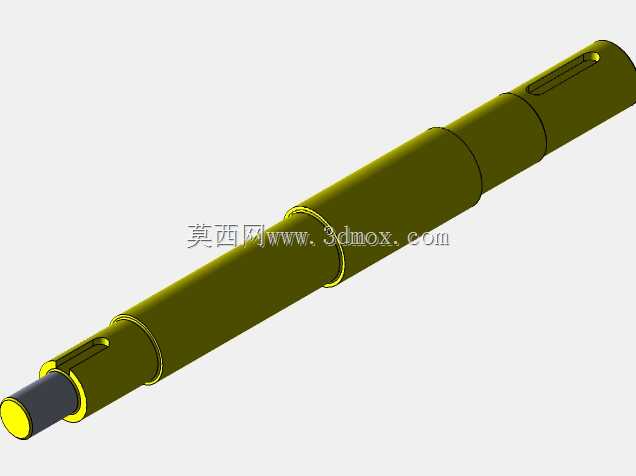

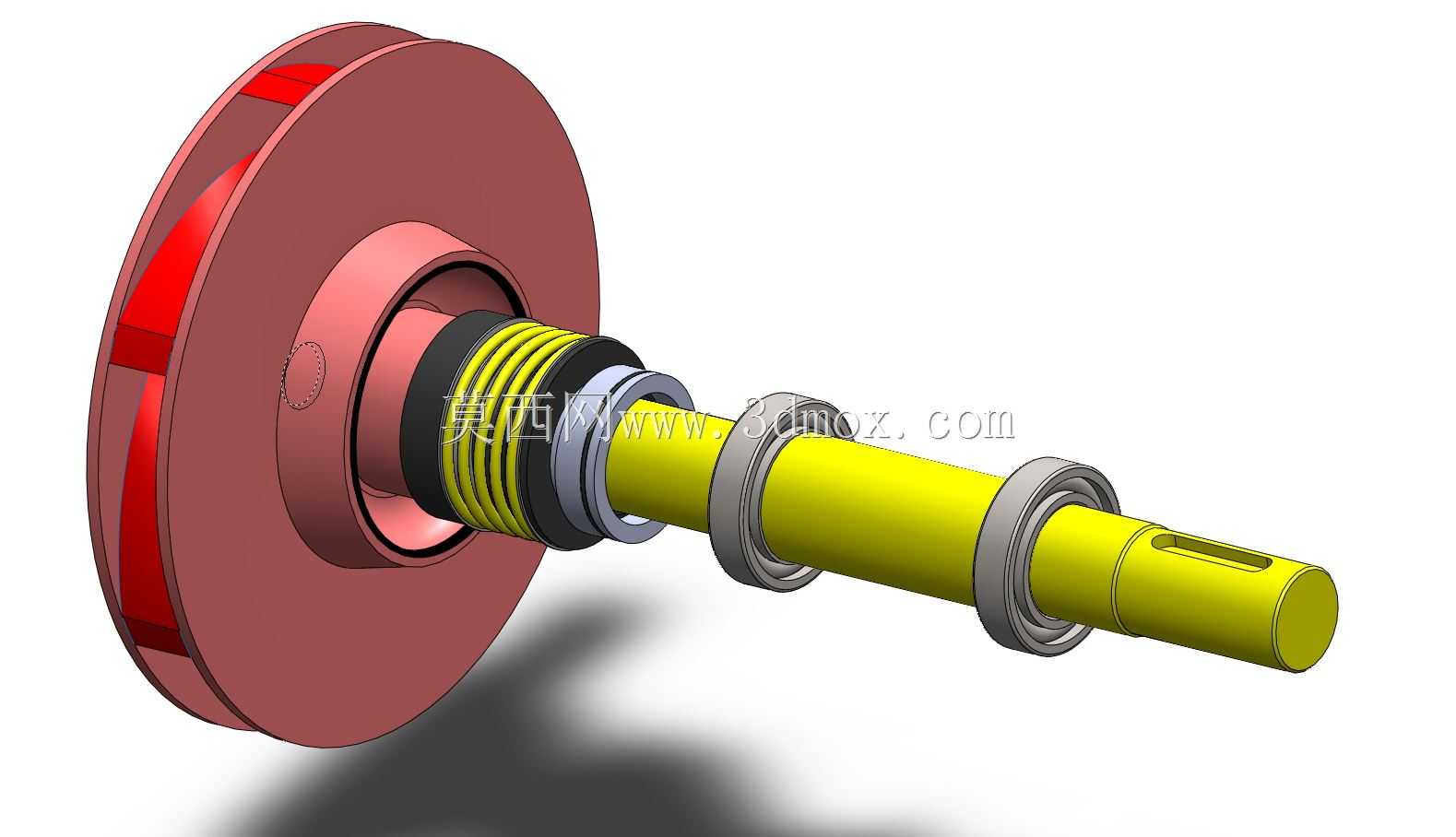

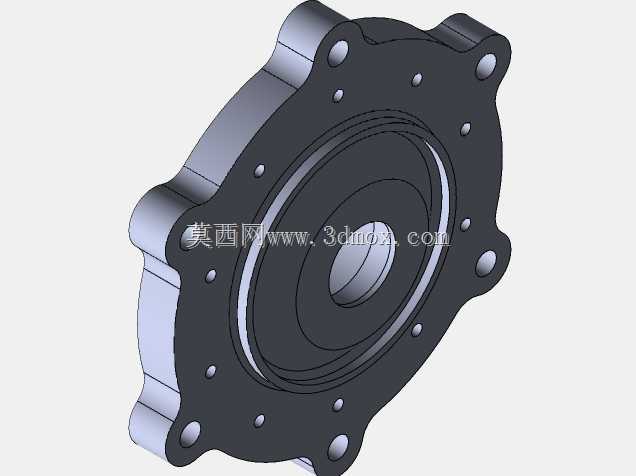

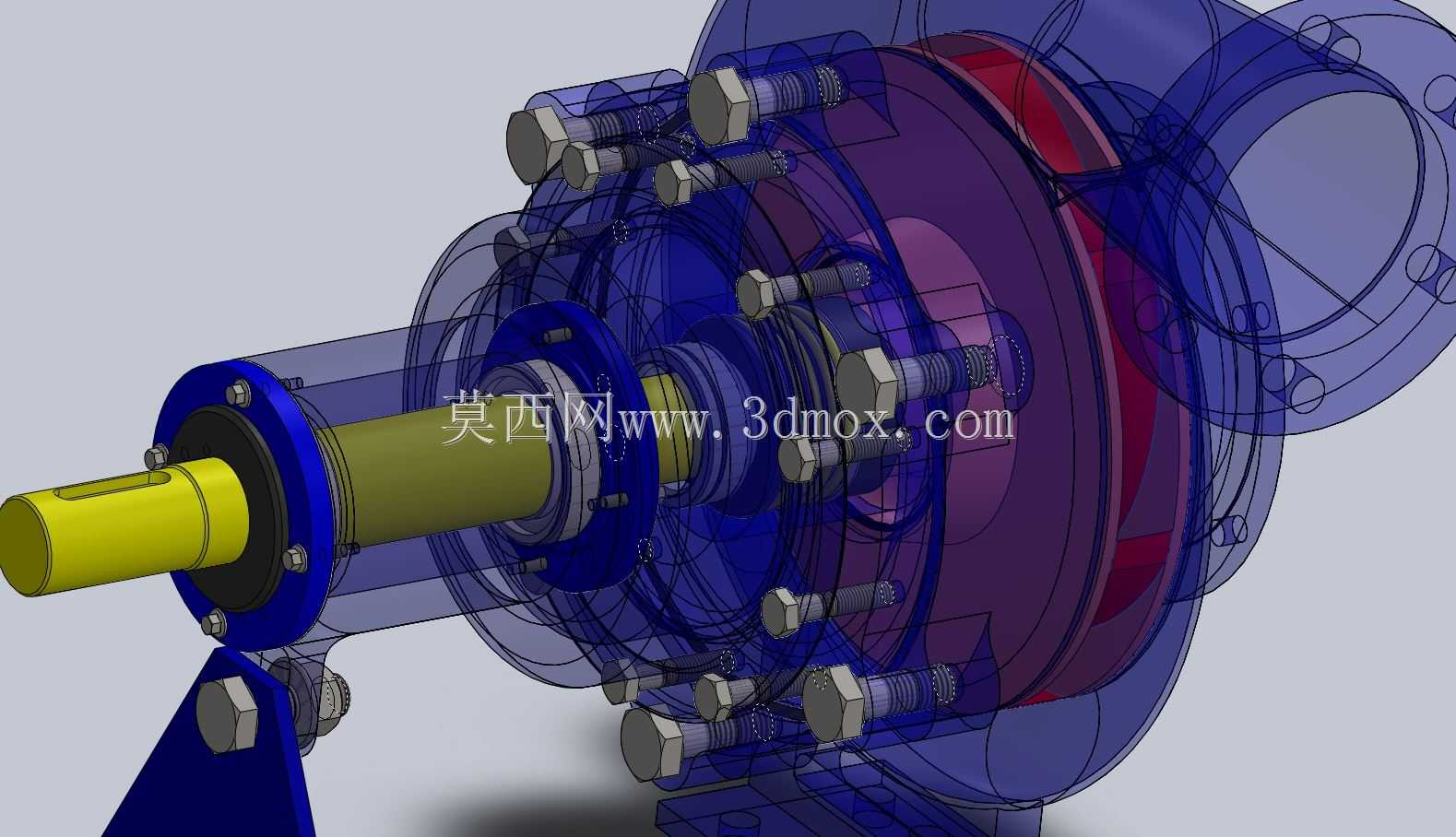

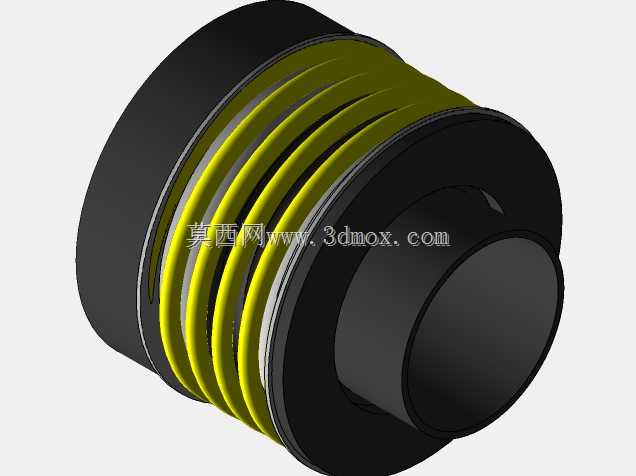

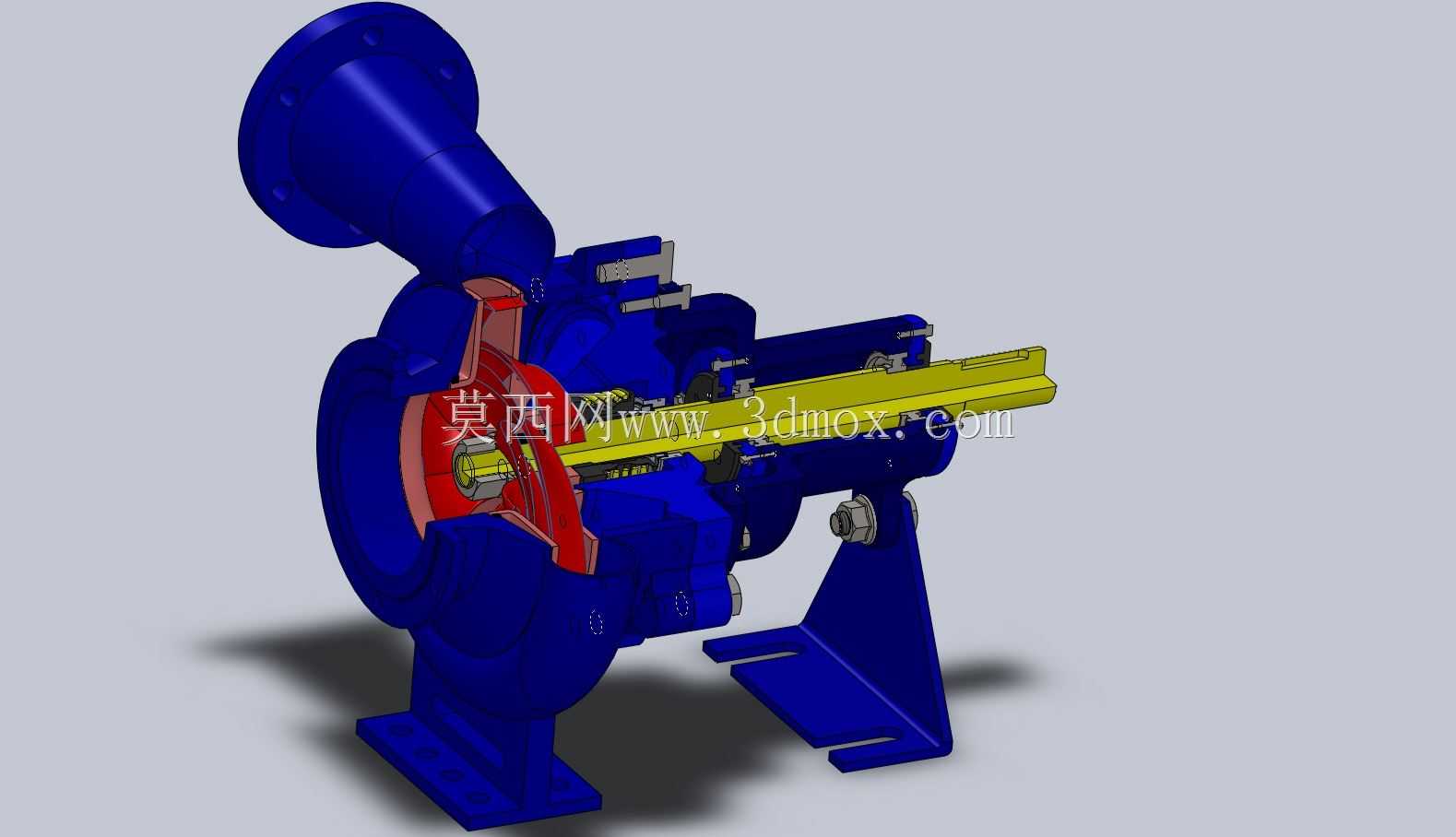

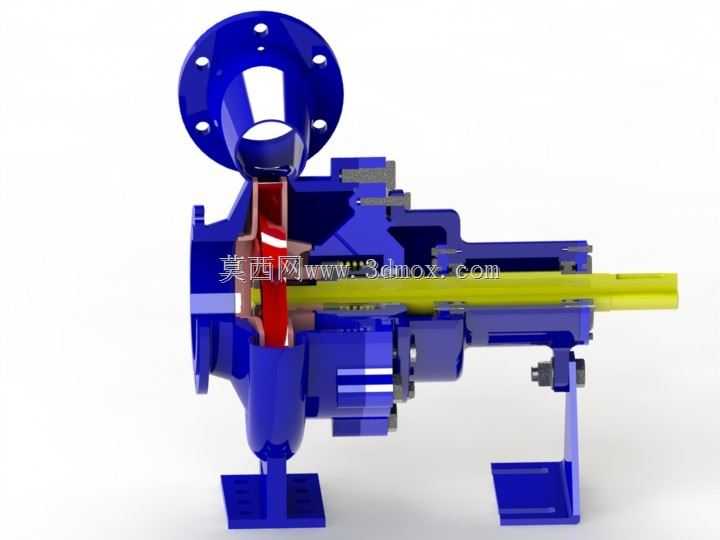

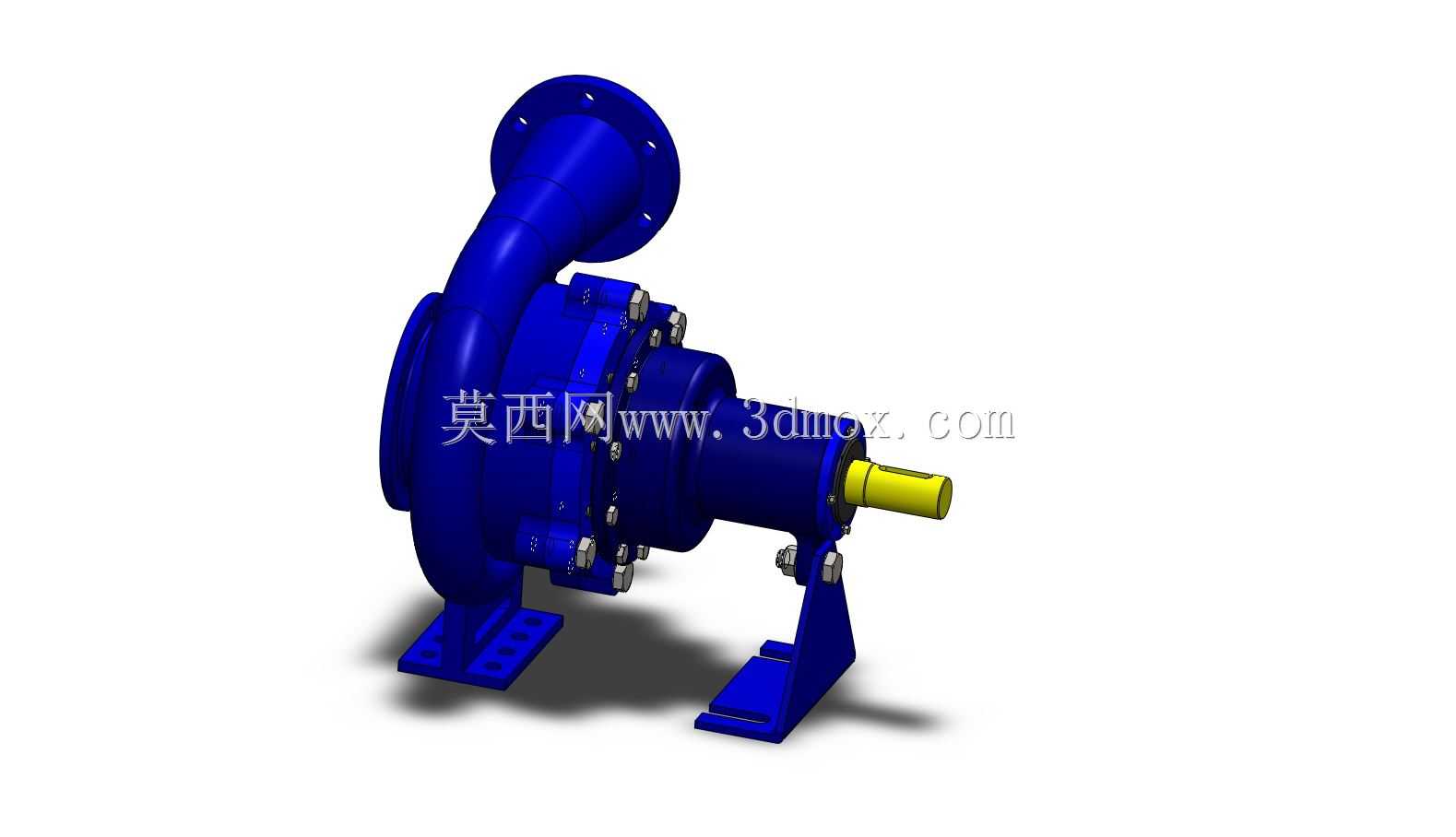

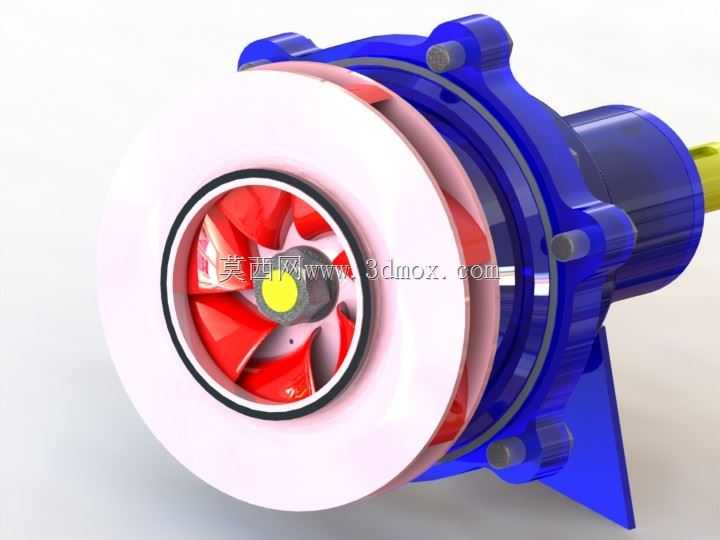

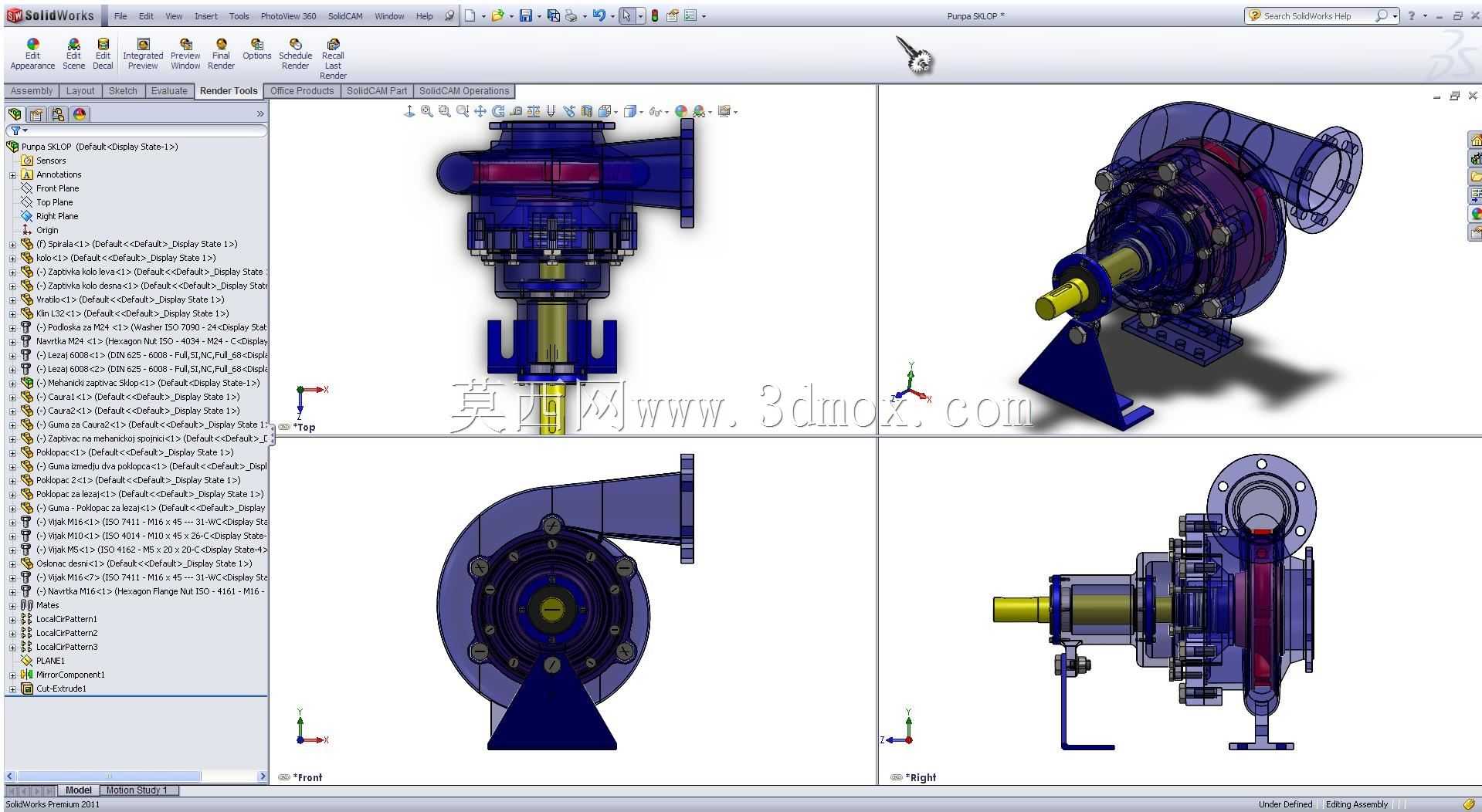

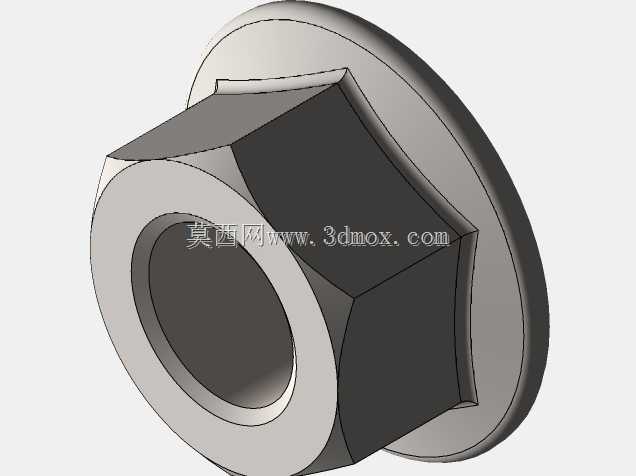

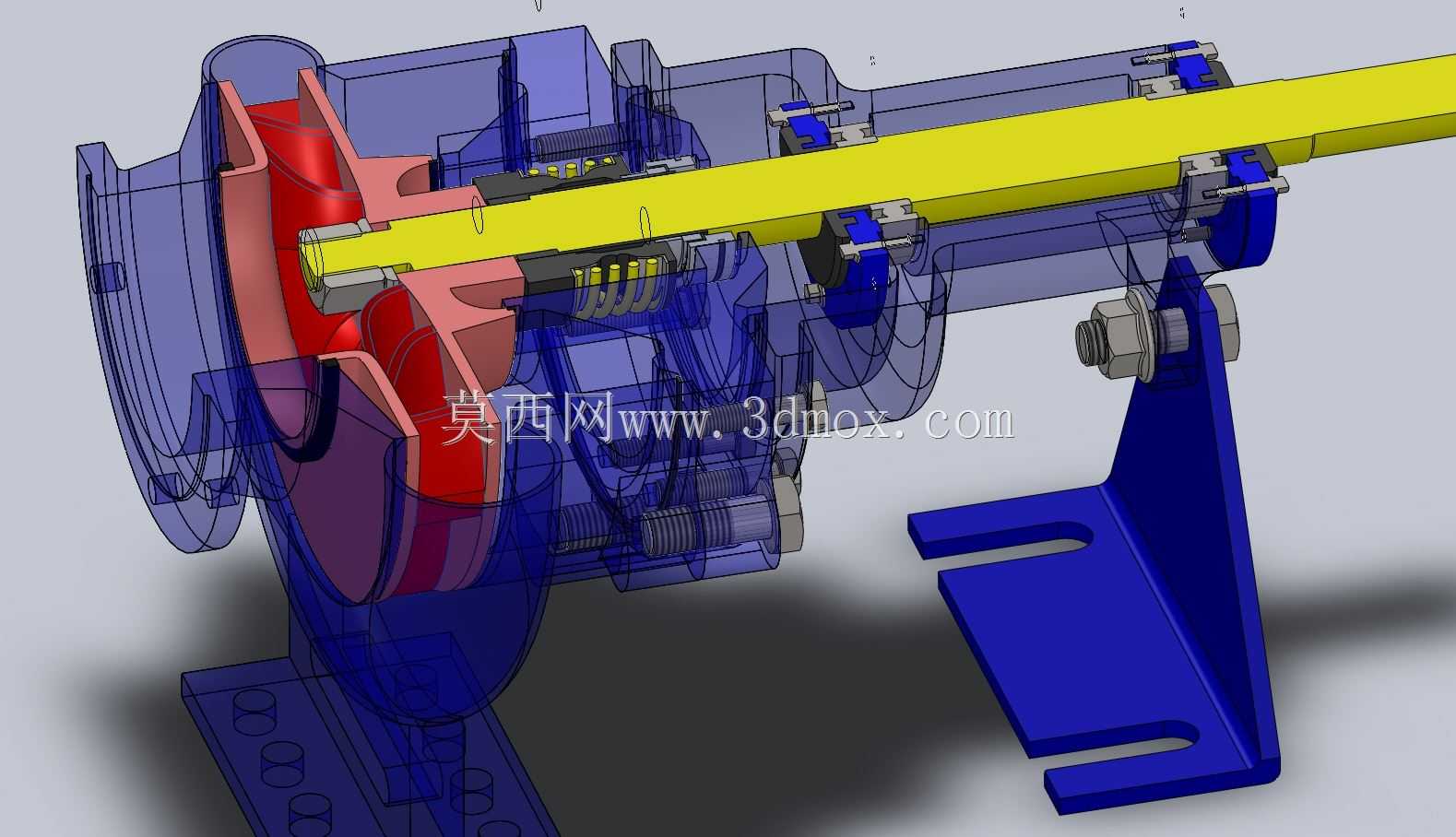

这款卧式单级离心泵的三维结构，完全按照工业现场实际应用的泵型参数还原，覆盖了从进水法兰、蜗壳泵腔、叶轮组件、密封腔、轴承支撑段到泵脚安装座的全部细节，没有做简化省略，能直接用于设备选型阶段的布局校核、管路对接干涉检查，也能作为泵类产品结构设计的参考基准。从应用场景来看，这类泵是工业流体输送环节最通用的动力单元，在市政供水、循环冷却水系统、化工介质输送、暖通空调水循环、农田排灌等场景都有大量部署，不同过流部件的材质适配不同输送介质，但核心结构逻辑完全一致，数模还原的是最通用的清水型离心泵结构，密封腔预留了填料密封和机械密封两种安装空间，能覆盖绝大多数常规工况的选型需求。从功能特性来看，泵体采用后开门式结构设计，检修时不需要拆解进出水管路和泵体地脚连接，只需要拆开泵体与轴承架的连接螺栓，就能将转子组件整体抽出维护，大幅降低现场检修的工作量；蜗壳流道采用等变截面螺旋形设计，能将叶轮甩出的高速流体动能平稳转化为压力能，减少流道内的水力冲击损失，进出水口采用标准法兰连接，法兰螺栓孔的节圆直径、密封面尺寸完全匹配通用管路法兰标准，不需要额外做转接件就能直接对接管路。设计思路上，整个转子组件做了动平衡校核的结构预留，叶轮通过键连接与泵轴固定，轴肩位置做了可靠的轴向定位，轴承架内预留了两套深沟球轴承的安装位，能同时承受径向载荷和残余轴向力，泵脚支座采用带加强筋的一体式铸造结构，安装底板开有长条形螺栓孔，允许安装时存在小范围的位置偏差，降低现场安装的对位难度。安装边界方面，数模完整还原了泵的整体外形轮廓，包括轴伸端的长度、泵体最大外径、进出口法兰的中心高度、地脚螺栓孔的间距与孔径、联轴器对接端的轴径与键槽尺寸，做设备布局时可以直接导入装配体，核对泵与电机的对接同轴度、管路与泵进出口的对接角度、泵周边预留的检修空间是否充足，避免现场安装时出现干涉问题。泵体的连接螺栓全部按实际规格建模，包括泵壳中分面的连接螺栓、轴承架与泵体的连接螺栓、泵脚与底座的连接螺栓，能直观看到每个连接点的位置和螺栓露头长度，做管路支吊架设计或者周边设备布局时，能提前避开螺栓拆装的操作空间，不会出现后期维护时工具无法操作的问题。
