螺旋式颗粒物料输送给料装置结构

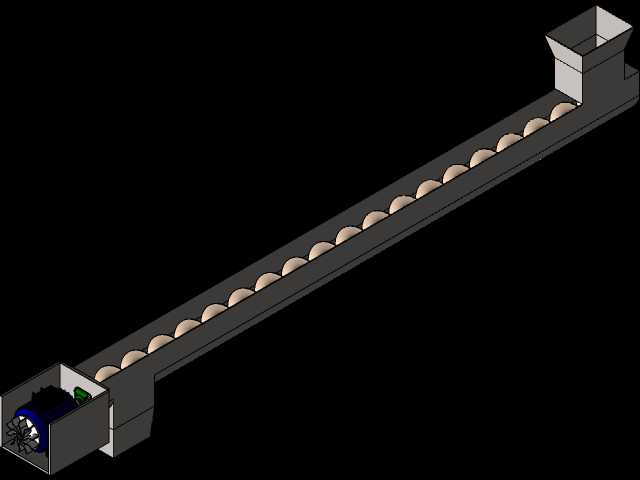

在食品加工、塑料改性、粮食仓储、小型化工配料等散料处理场景中，这类卧式螺旋输送结构常被布置在料仓出料端与下游加工设备的进料口之间，承担定量给料、连续输送颗粒状、小粒径粉状物料的作用，相比带式输送、斗式提升结构，它的密闭式槽体设计能避免输送过程中物料洒落、粉尘外溢，尤其适配有洁净要求、物料易吸潮或易散落的生产工况。从结构设计逻辑来看，该装置采用单根变螺距螺旋轴作为核心输送部件，进料端设置敞口式受料斗，料斗与输送槽体采用圆弧过渡连接，避免物料在进料拐角处出现架桥、积料问题，出料端集成驱动单元，将电机、减速组件直接布置在槽体端部，省去额外的传动支座安装空间，整体结构紧凑，可直接通过槽体底部的安装法兰固定在设备机架上，不需要额外搭建复杂的支撑平台。设计过程中需要重点关注螺旋叶片与槽体内壁的间隙控制，间隙过大会导致物料在槽底残留，间隙过小则容易出现叶片刮蹭槽壁的问题，针对常见的3-8mm粒径塑料粒子、粮食颗粒，该结构将单边间隙控制在2-3mm区间，既保证输送过程中不会出现卡料，也能减少物料残留量。槽体截面采用U型结构搭配顶部盖板，既方便后期检修时打开盖板清理内部残留物料，也能保证整体结构的刚性，避免长距离输送时槽体出现变形。驱动端设置有密封组件，防止物料粉尘进入轴承部位造成磨损，尾端设置有调心轴承座，可补偿长轴加工、安装过程中出现的同轴度误差，避免轴运转过程中出现憋劲、异响问题。从安装边界来看，该装置整体呈长条形卧式布置，进料斗位于槽体靠上侧的一端，驱动单元位于槽体端部，安装时需要保证槽体整体水平度偏差不超过千分之一，避免物料在输送过程中出现偏载、往一端堆积的问题，进料口需要与上游料仓的出料口做软连接，避免设备运行时的振动传递到料仓结构，出料口可根据下游设备的进料位置调整开口朝向，适配不同的生产线布局需求。这类输送结构的输送量可通过调整螺旋轴转速、改变螺距参数进行适配，针对小流量配料场景，可采用等螺距叶片搭配变频调速电机，实现给料量的精准调节，针对大流量连续输送场景，可采用进料端大螺距、出料端小螺距的变螺距设计，在进料段快速拉动物料进入槽体，出料段对物料进行轻微挤压压实，保证出料连续稳定，不会出现断料、冲料的问题。
