快挂式连接挂钩结构三维设计

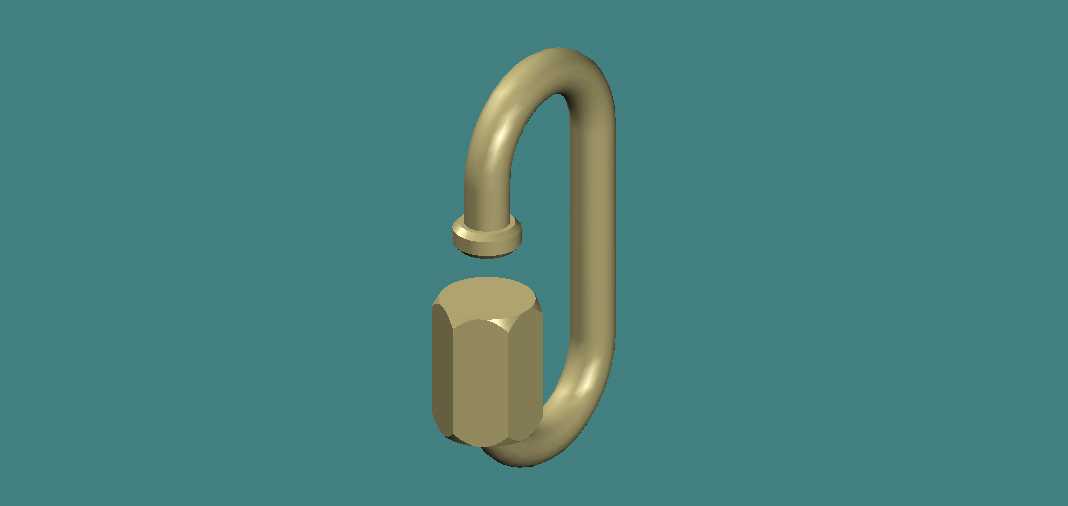

这类快挂式连接挂钩在户外装备、仓储吊挂、小型设备临时固定、工装辅具挂装场景中应用十分广泛，区别于传统封闭吊环，其带开合缺口的结构可以在不拆卸端部固定件的前提下，快速完成挂接与脱卸操作，大幅提升现场装拆效率。从结构设计逻辑来看，该挂钩采用一体弯制成型的C型主体，主体截面为圆形，弯弧段做了等半径过渡处理，避免应力集中在弯折位置，长期受拉载荷下不会出现局部应力超限断裂的问题。挂钩开口端设置了带六角限位的挡销结构，挡销与C型主体的端部直段采用间隙配合，装配后挡销可沿轴向小范围滑动，自然状态下依靠重力或配套的内置弹性件保持闭合，挡住C型主体的开口间隙，防止挂入的绳索、挂环从开口处意外滑脱；需要挂接或拆卸时，只需向上推动挡销，露出开口间隙即可完成操作，挡销头部的六角结构既可以作为手动推动的施力部位，也能在需要锁紧时配合扳手拧动，将挡销与主体端部锁止，避免受振动时挡销意外移位打开。从安装边界来看，该挂钩的C型内空尺寸适配直径在对应范围内的圆杆、织带、D型挂环，挂接后接触面为圆弧贴合，不会对被挂接件产生局部剪切损伤；挡销的闭合行程经过匹配设计，完全闭合后挡销与C型主体下端的间隙小于常规挂接件的最小截面尺寸，不会出现脱挂风险。设计过程中对弯弧段的曲率做了反复校核，既保证内空有足够的挂接操作空间，又控制整体外形尺寸不会过于冗余，主体的表面做了圆弧倒角处理，没有尖锐棱角，日常操作时不会划伤操作人员手部，也不会磨损挂接的绳索、织带表层。这类挂钩的承重载荷与主体截面直径、弯弧半径直接相关，建模时已经预留了足够的安全系数余量，可满足常规工况下的静态吊挂需求，在户外露营装备挂载、车间工具挂板、小型物料临时吊运、安防设备固定等场景都能适配使用，结构简单可靠，没有复杂的冗余零件，后期维护也十分方便，仅需定期检查挡销的滑动顺畅度即可，不需要复杂的保养流程。
