工业生产用无张力干燥管路结构设计

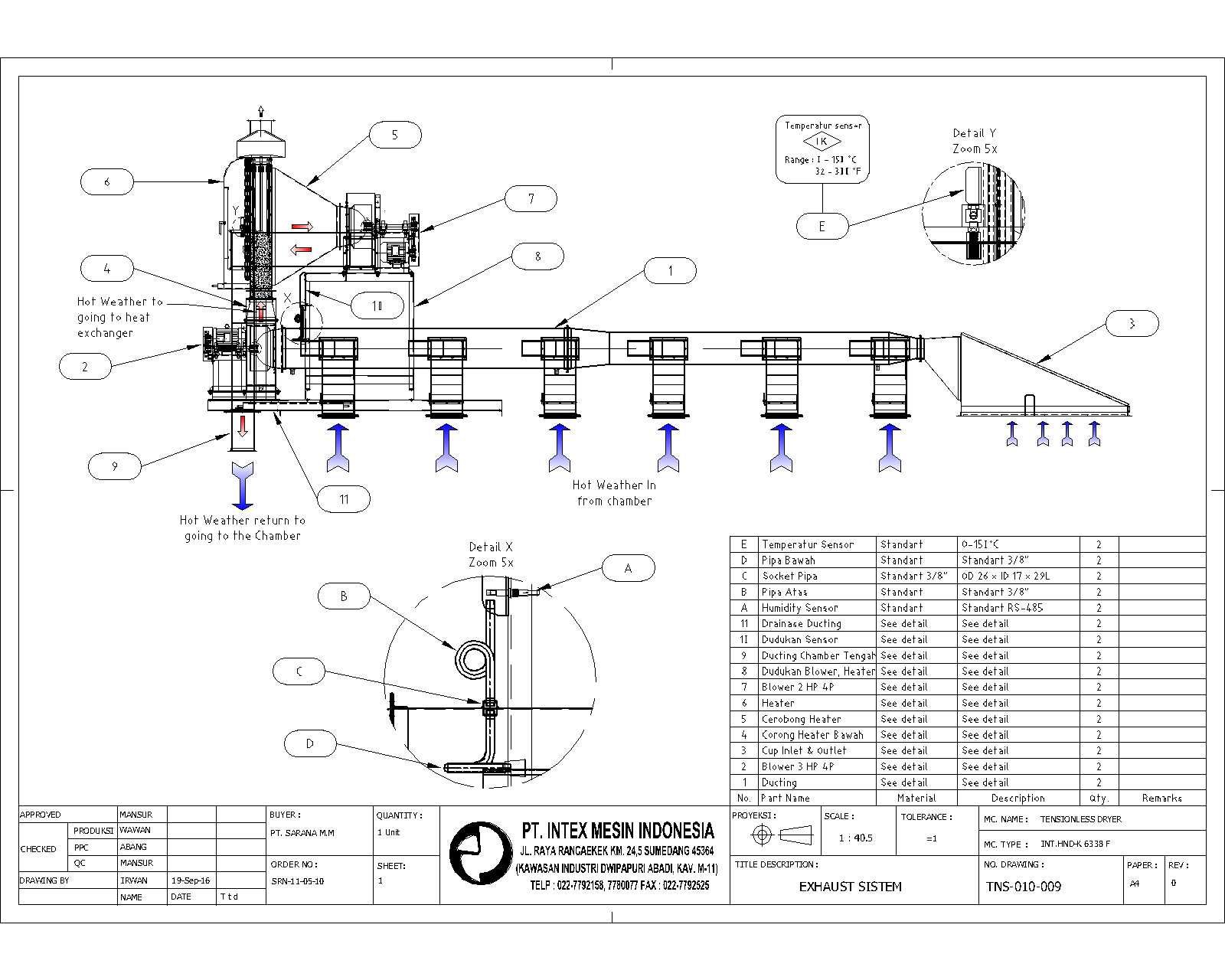

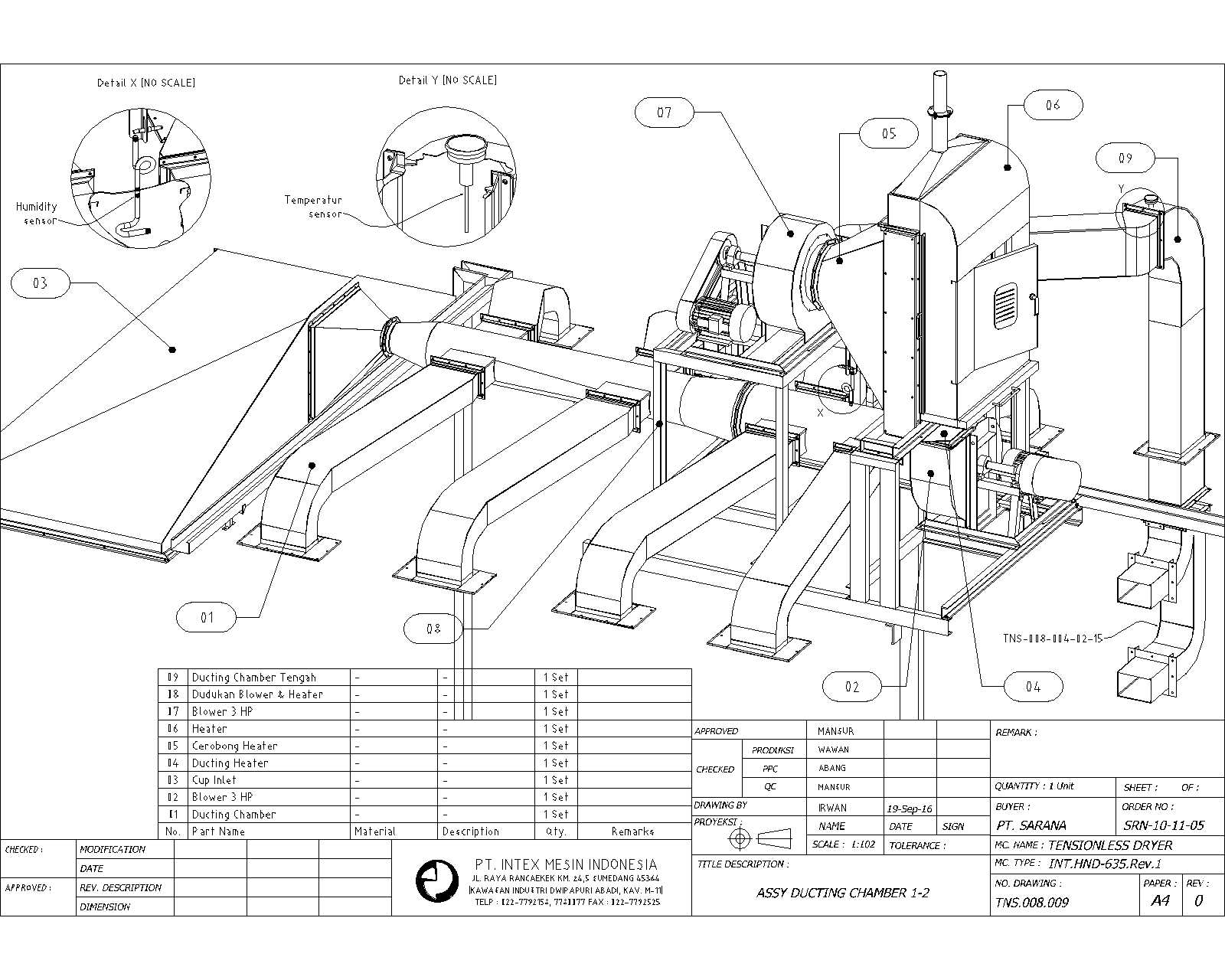

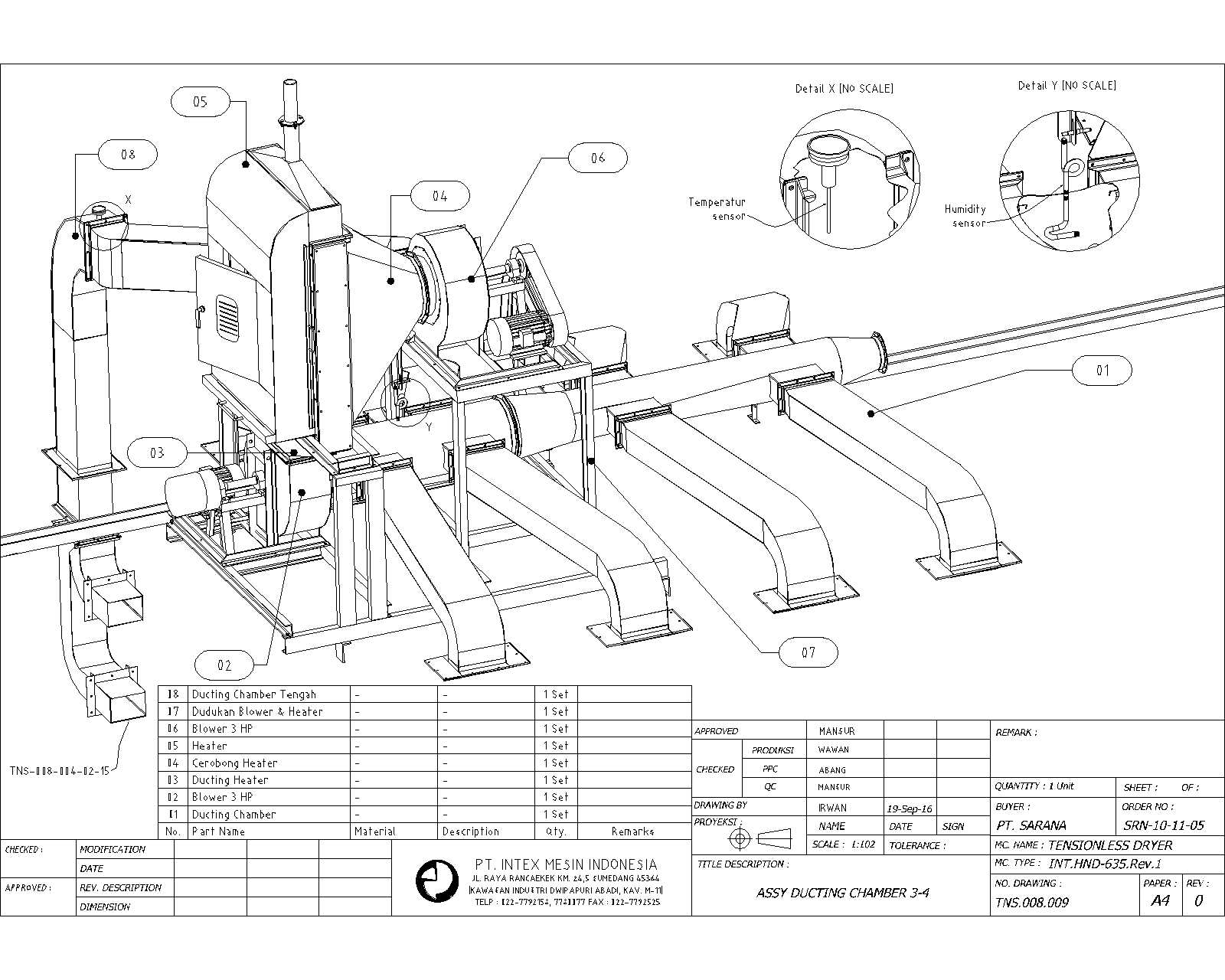

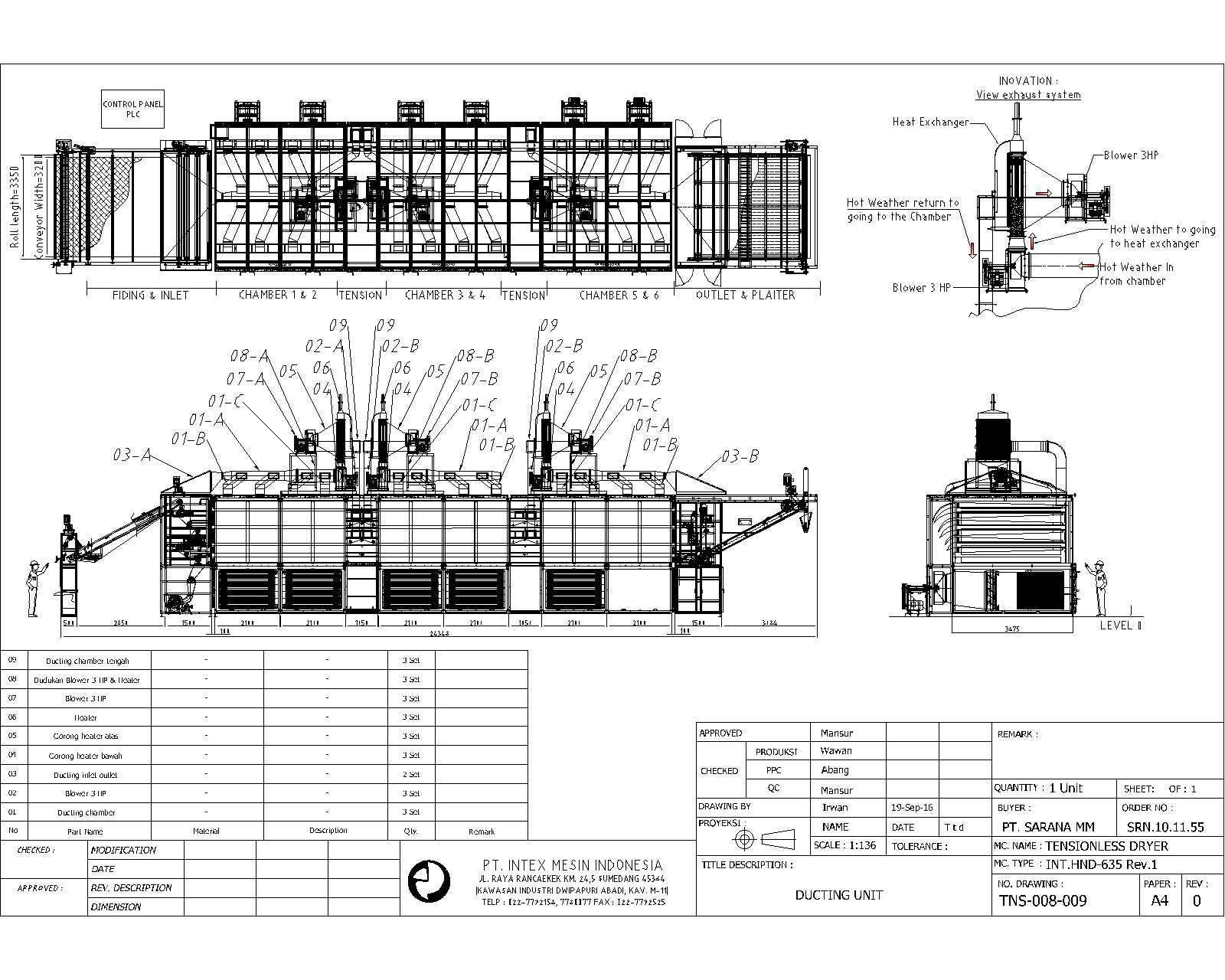

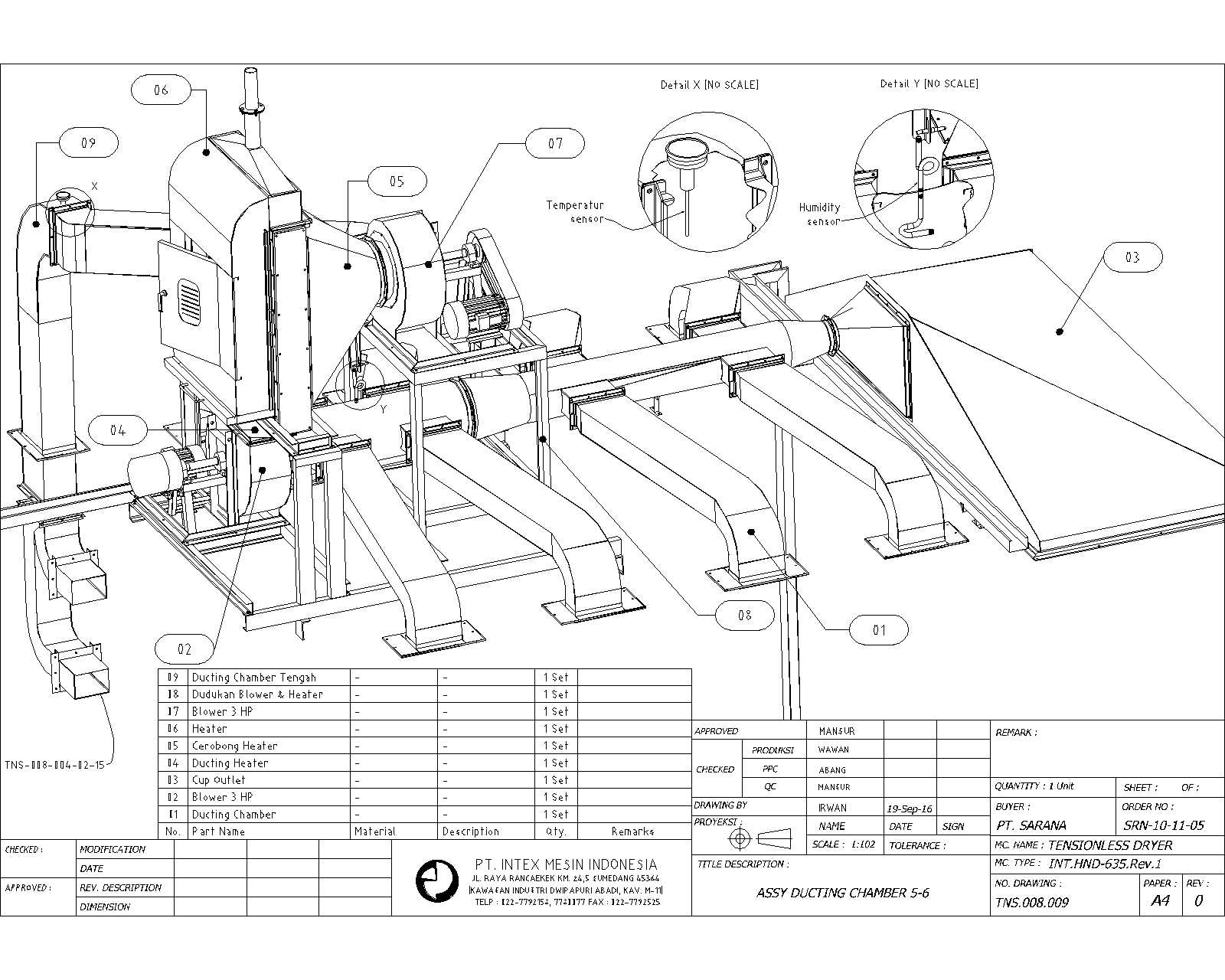

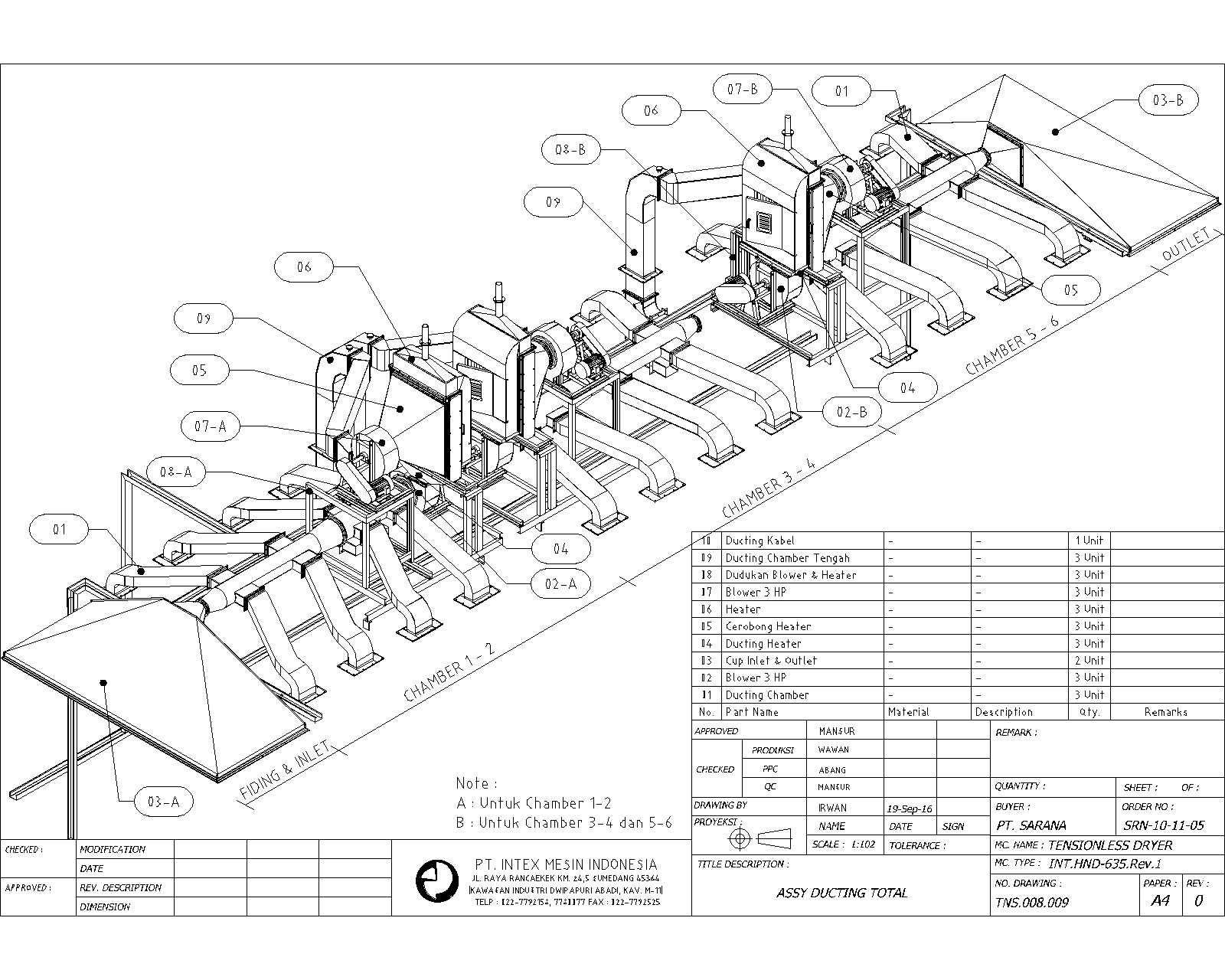

在薄膜、纤维、带材等连续卷材加工生产场景中，张力控制不当一直是影响成品良率的核心痛点之一，无张力干燥管道的设计初衷，就是为了在物料干燥工序段消除额外张力负载，避免薄型、易拉伸物料在烘干过程中出现拉伸变形、断带、表面褶皱等质量问题。这类管路通常布置在涂布、印刷、清洗等工序的后端，衔接物料输送路径与烘干热源供给端，既要保证干燥介质能够均匀作用于物料表面，完成溶剂挥发、水分烘干的工艺要求，又要通过管路内部的流道设计、导向结构排布，让物料在通过干燥段时处于近乎零张力的悬浮或轻托状态，不会因为管路内部的气流扰动、结构剐蹭产生额外的拉扯力。从设计思路来看，这类管路首先要匹配生产线的走料高度、幅宽参数，确定管路的通径与整体长度，管路内壁需要做顺滑过渡处理，避免出现直角拐点、凸起毛刺剐蹭物料表面，同时在管路的进出料端设置导向弧面，保证物料能够平顺进入和导出干燥腔室，不会在端口位置出现卡滞、刮边问题。安装边界上，需要预留管路两侧的检修操作空间，同时匹配干燥风源的接入法兰位置，保证管路与热源供给系统的密封衔接，避免热风泄漏造成能耗损失，还要考虑管路的支撑固定点位，避开生产线其他传动部件的运动干涉范围。功能特性层面，无张力干燥管道内部通常会设置均匀布风结构，让进入管路的干燥热风能够沿物料幅宽方向均匀分布，避免局部风速过高造成物料抖动，或是局部温度不足导致干燥不彻底的问题，同时管路的密封结构设计能够减少热量散失，提升干燥工序的能源利用效率，部分设计还会在管路内部设置可调式导流结构，可根据不同物料的干燥工艺要求调整气流方向与流速，适配不同厚度、不同材质卷材的加工需求。在实际生产应用中，这类管路的结构合理性直接影响干燥工序的运行稳定性，设计时需要结合物料的运行速度、干燥温度要求、允许张力阈值等参数，反复校核管路内部的流场分布与走料路径，确保物料在整个干燥行程中不会受到超出阈值的张力作用，同时保证干燥效率满足生产线的节拍要求。
