隧道衬砌施工用钢模台车结构设计

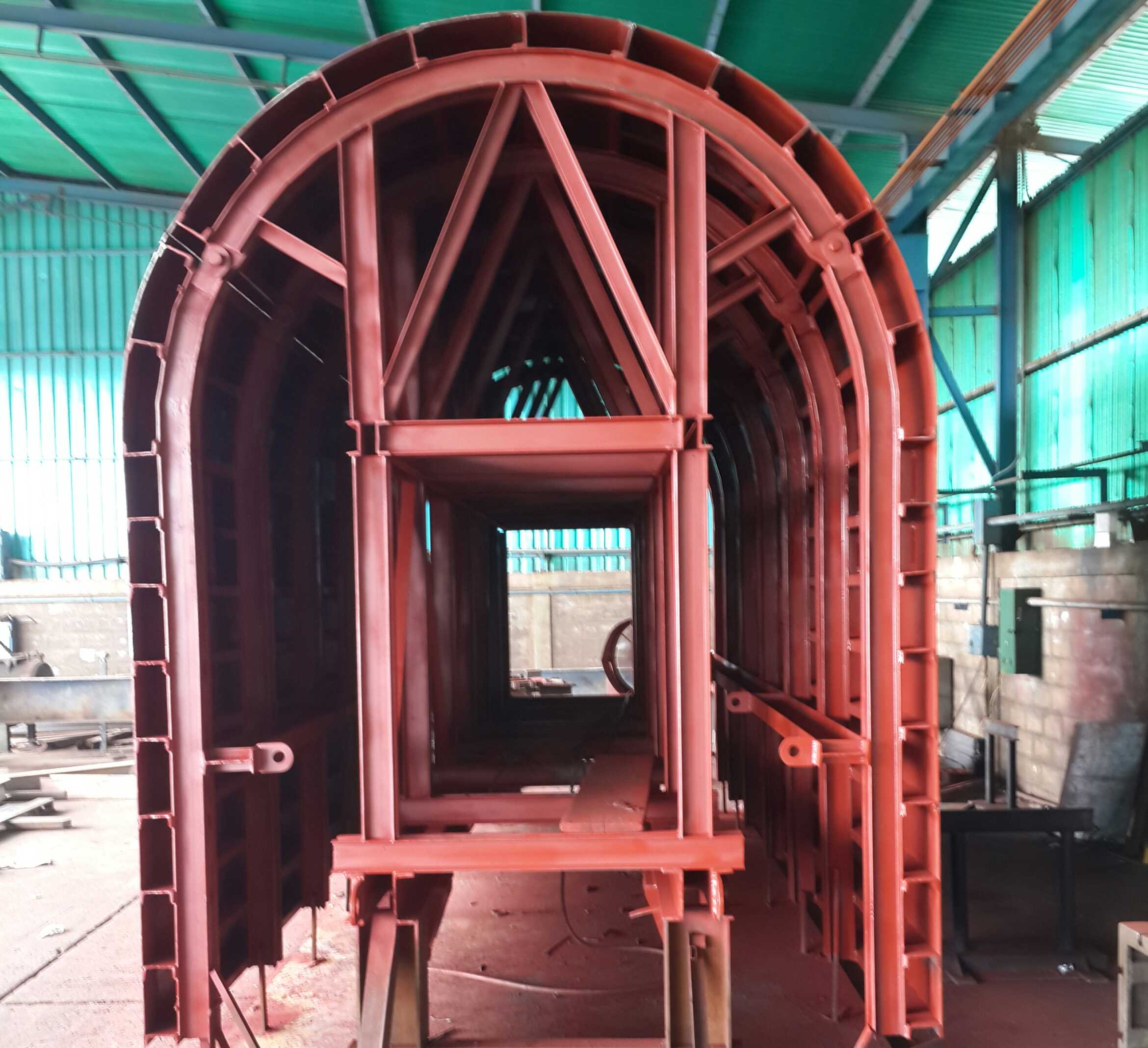

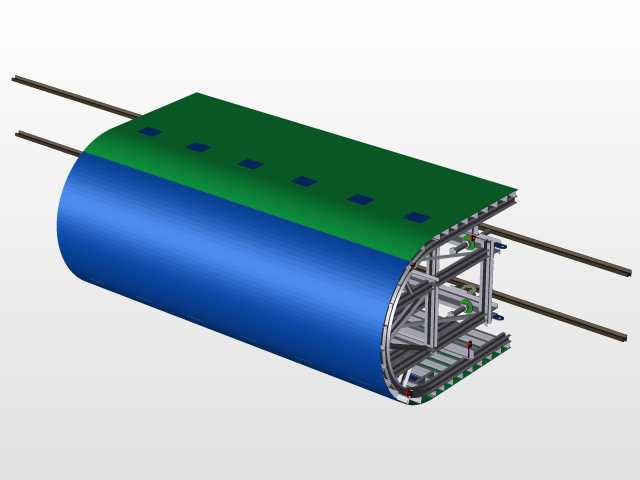

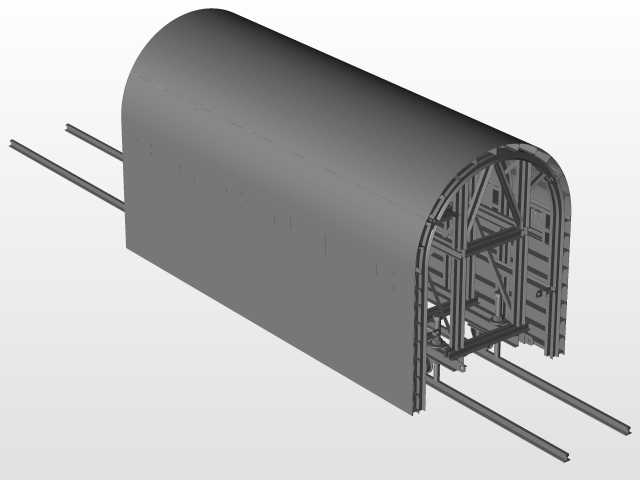

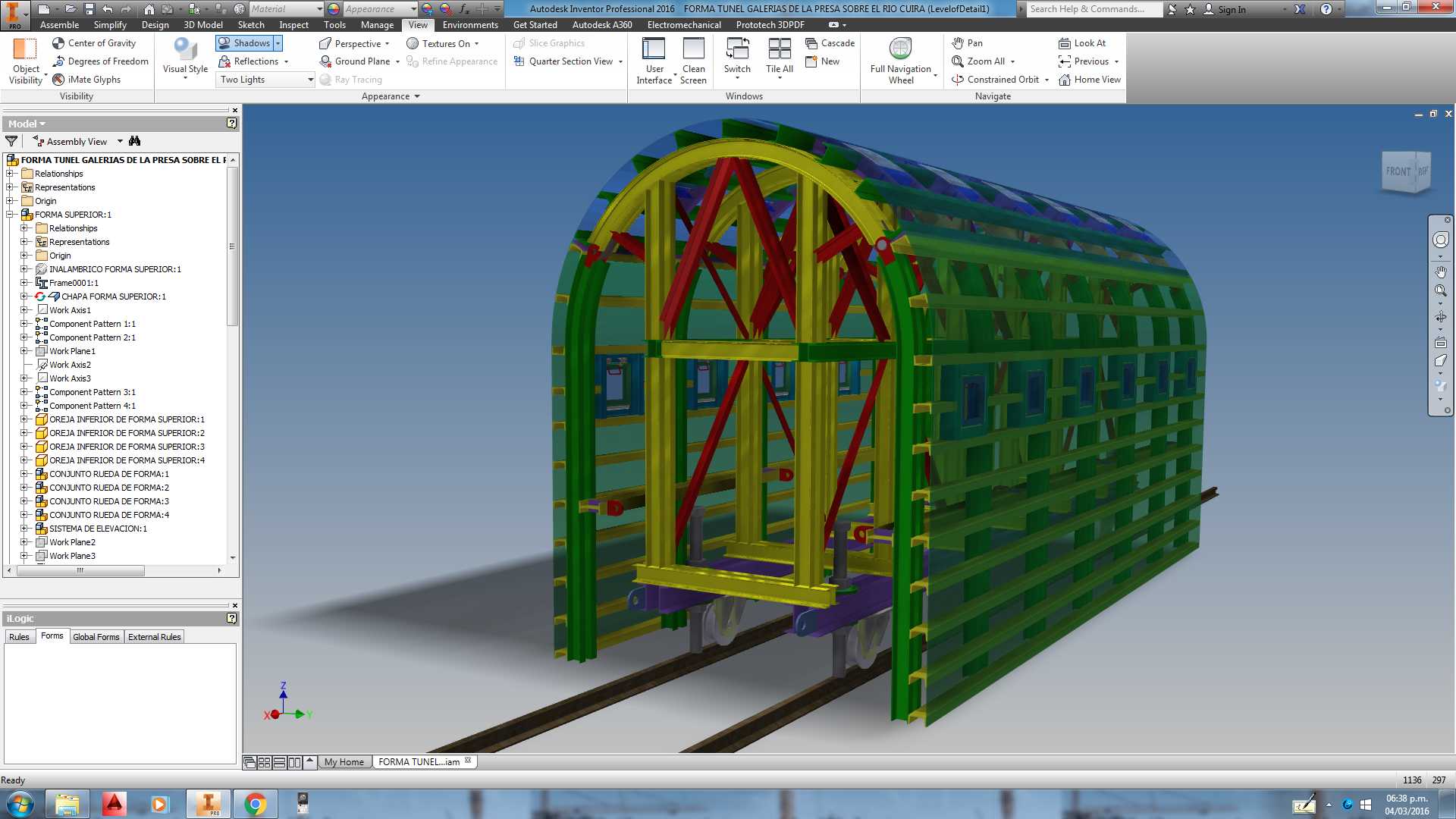

这款钢模台车是隧洞混凝土衬砌作业的核心专用设备，主要应用于水利输水隧洞、矿山巷道、铁路公路隧道等地下工程的现浇混凝土衬砌施工环节，替代传统散拼模板作业模式，大幅提升衬砌施工的成型精度与作业效率。从结构设计逻辑来看，整体采用拱架式承载框架，顶部弧形拱架严格匹配隧洞的设计断面轮廓，拱架之间通过纵向连接梁形成连续的承载骨架，内部设置的三角斜撑结构可有效抵消混凝土浇筑过程中产生的侧压力与竖向荷载，避免模板出现跑模、变形问题，保证衬砌内壁的轮廓度符合工程验收要求。设备两侧设置的可调式支撑支腿，一方面承担台车整体的竖向载荷，另一方面可配合侧向丝杠机构完成模板的支模与脱模动作，支腿底部预留的安装边界可适配不同轨距的行走轨道，满足不同断面尺寸隧洞的转场移动需求。模板面板采用分块拼接设计，单块模板的连接边界均设置定位销孔与螺栓连接位，可根据隧洞的转弯半径、断面渐变需求调整局部模板的拼接角度，适配直线段、曲线段以及渐变段的衬砌作业要求。在实际作业场景中，台车可沿预设轨道整体移动至待衬砌工位，通过调节各支撑点位的丝杠行程，使模板面板精准贴合衬砌设计轮廓，待混凝土浇筑完成并达到脱模强度后，可通过收模机构带动模板整体向内收拢，脱离混凝土衬砌面，随后沿轨道移动至下一作业工位，实现连续循环作业。设计过程中重点考量了混凝土浇筑时的受力分布，在模板背部设置的纵向加劲肋可将混凝土的侧压力均匀传递至主拱架，避免局部应力集中导致的面板凹陷变形，同时在模板接缝处设置的密封结构可有效防止浇筑过程中出现漏浆问题，保证衬砌混凝土的表面成型质量。设备的内部通行空间预留了足够的作业边界，可满足施工人员在台车内部进行钢筋绑扎、混凝土振捣、接缝处理等作业的通行需求，同时框架上预留的附着式振动器安装位，可根据不同衬砌厚度的施工要求灵活布置振动点位，确保混凝土浇筑的密实度达标。针对不同工程的隧洞断面尺寸差异，该结构的主拱架可通过调整节段拼接尺寸实现断面适配，无需重新制作整体框架，可有效降低施工设备的投入成本，同时各连接部位均采用标准化的连接件设计，便于现场拆装与部件更换，适配地下工程复杂的作业环境。
