水坝坝体边坡混凝土浇筑模板支撑结构

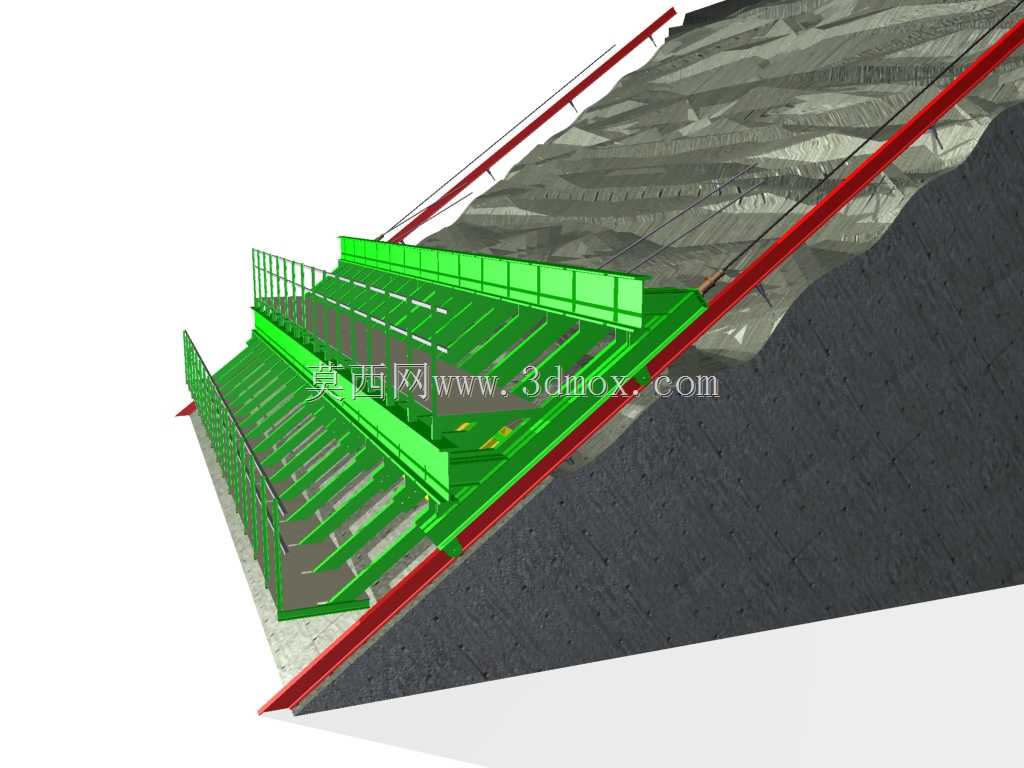

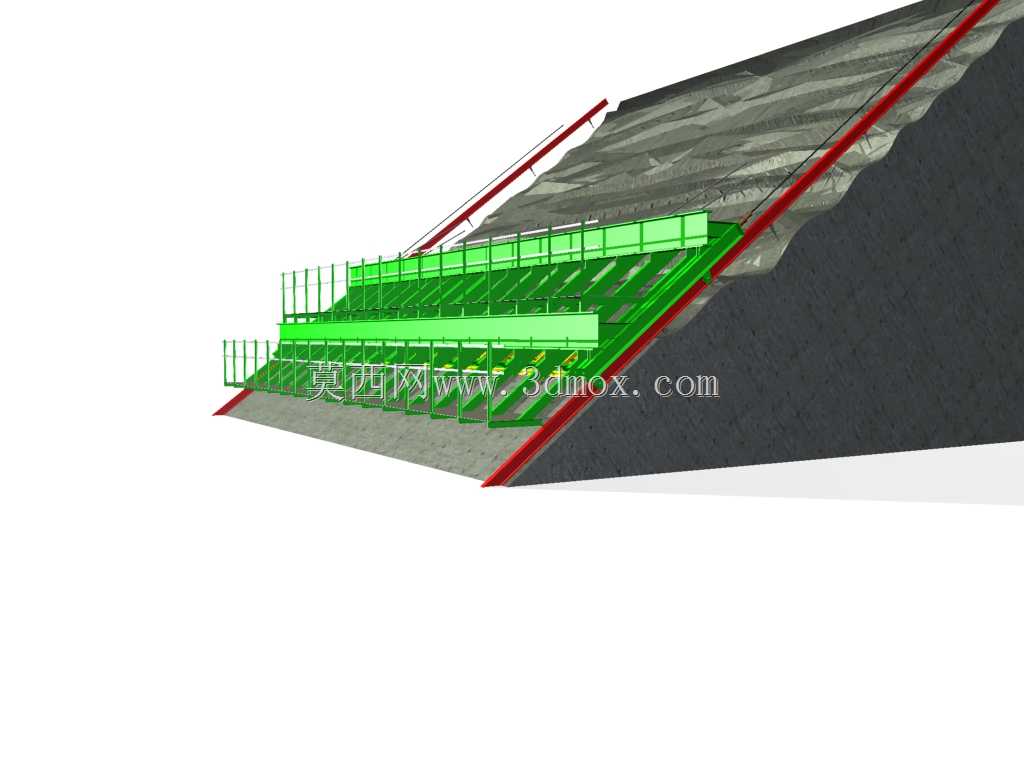

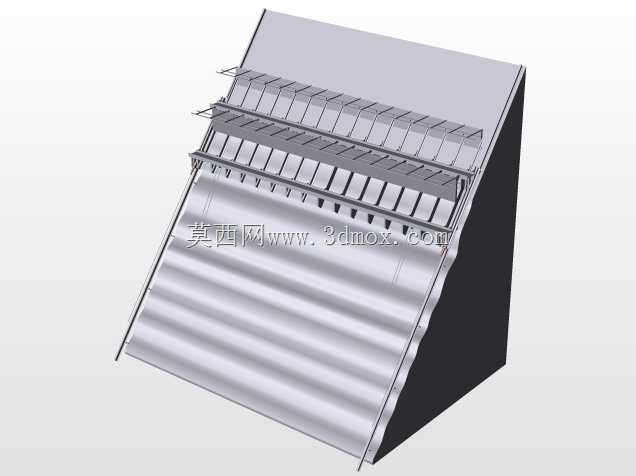

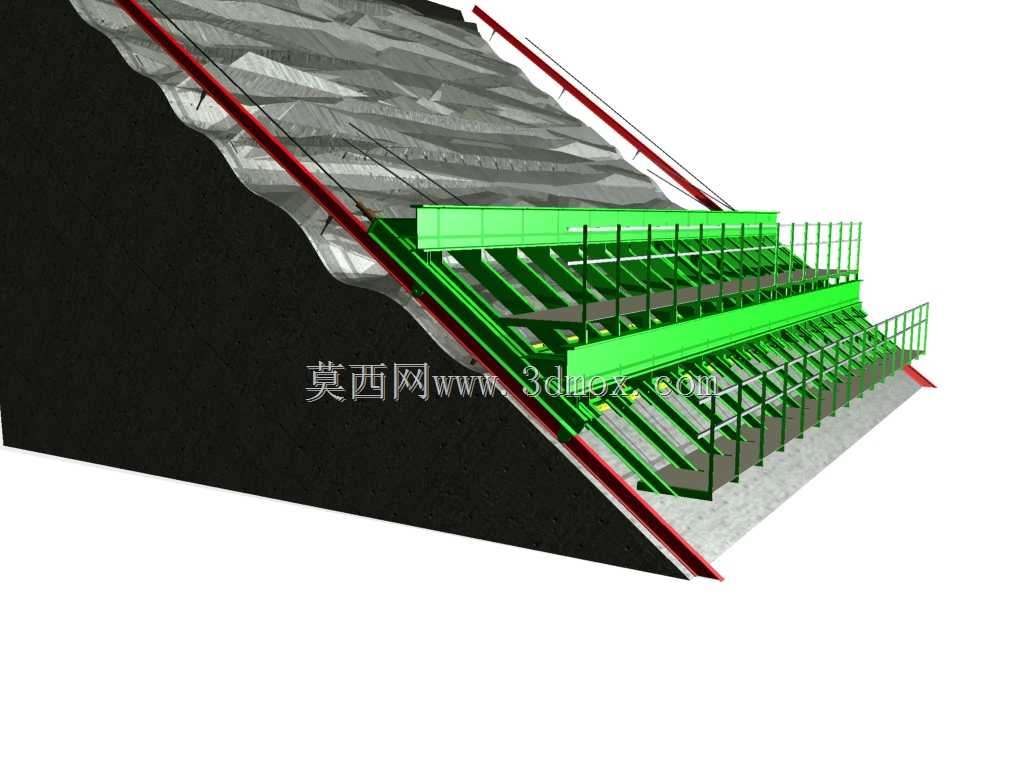

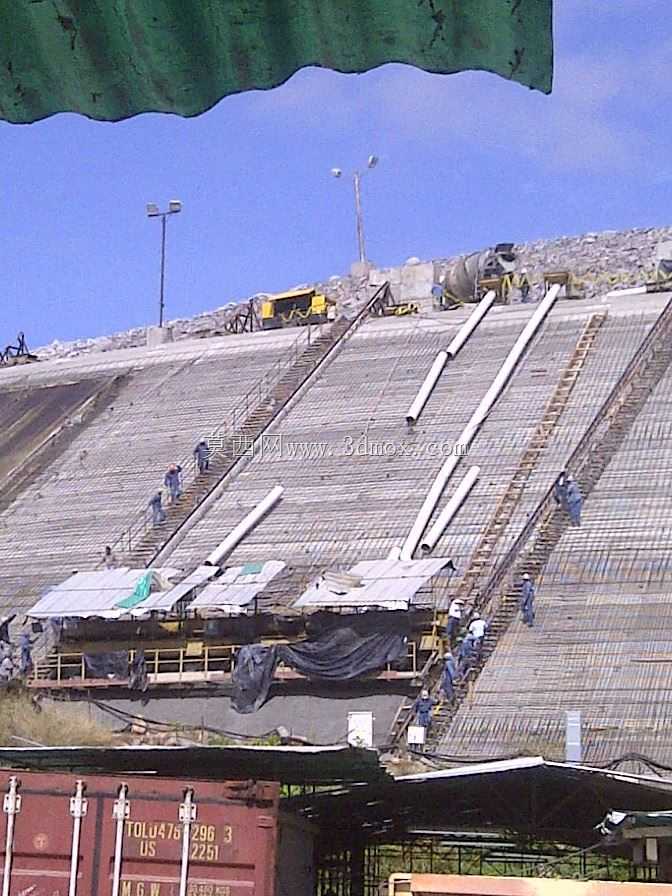

　　这套结构针对山区峡谷段水坝岸坡陡峭、作业面狭窄的施工场景设计，核心解决大坡度倾斜岩面下混凝土浇筑的模板定位、荷载传递与作业安全问题，适配岸坡倾角30°至65°的非规则开挖面，无需大规模削坡即可完成坝面混凝土衬砌作业。从结构组成来看，整套体系沿坡面纵向设置多道通长承重主梁，主梁底部通过可调节支腿与坡面预埋锚固件连接，支腿长度可根据坡面起伏实时调整，单支腿调节行程覆盖0至800毫米范围，能适配开挖后岩面±300毫米的局部高差，避免传统木模垫塞找平带来的刚度不足隐患。主梁上方横向排布次梁，次梁间距根据浇筑层厚动态调整，当浇筑层厚控制在500毫米时，次梁间距设为400毫米，可将混凝土侧压力均匀传递至纵向主梁，避免局部应力集中导致模板变形。

　　模板面板采用标准化钢模组拼，单块钢模尺寸为1500毫米×600毫米，相邻模板间通过楔形销快速锁合，拼缝间隙控制在1毫米以内，可有效防止混凝土浇筑时漏浆产生的蜂窝麻面问题。沿作业面外侧设置通长防护栏杆，栏杆高度1200毫米，横杆设置三道，底部设置180毫米高挡脚板，可防止施工工具、零散物料滚落至下方作业区，栏杆与主梁采用螺栓刚性连接，可承受1kN/m的水平冲击荷载。整套结构的安装边界需考虑坡面锚固件的埋深要求，锚栓入岩深度不小于250毫米，单根锚栓抗拔承载力不低于15kN，沿主梁纵向每间隔1200毫米设置一组锚固点，确保整套体系在混凝土浇筑振捣过程中不发生滑移、倾覆。设计阶段通过受力模拟验证，当混凝土浇筑速度控制在0.5米/小时时，

　　整套支撑体系的最大挠度不超过2毫米，远低于规范允许的L/400限值，可保证成型后坝面的平整度误差控制在3毫米/2米范围内。结构沿坝轴线方向的分段长度设为12米，段与段之间设置20毫米宽的伸缩缝，适配温度变形需求，同时每段结构可独立安拆，无需等待相邻段施工完成，能大幅缩短坝面衬砌的作业周期。作业平台上预留了振捣设备放置、人员通行的空间，平台宽度设置为1800毫米，可满足两名作业人员同时操作振捣棒的作业需求，平台踏板采用防滑花纹钢板铺设，钢板厚度3毫米，下方与次梁焊接固定，可承受2kN/㎡的均布活荷载。针对坡面渗水的情况，在主梁与岩面接触位置预留了排水通道，可将岩面渗出的地下水导排至结构外侧，避免积水浸泡支撑底部导致锚固力下降。整套结构的所有构件均采用模块化设计，单根构件最大重量不超过40公斤，可通过人工搬运至坡面作业面，无需大型吊装设备配合，尤其适合交通不便的山区水坝施工场景。
