拱形桥梁混凝土浇筑模板支撑体系

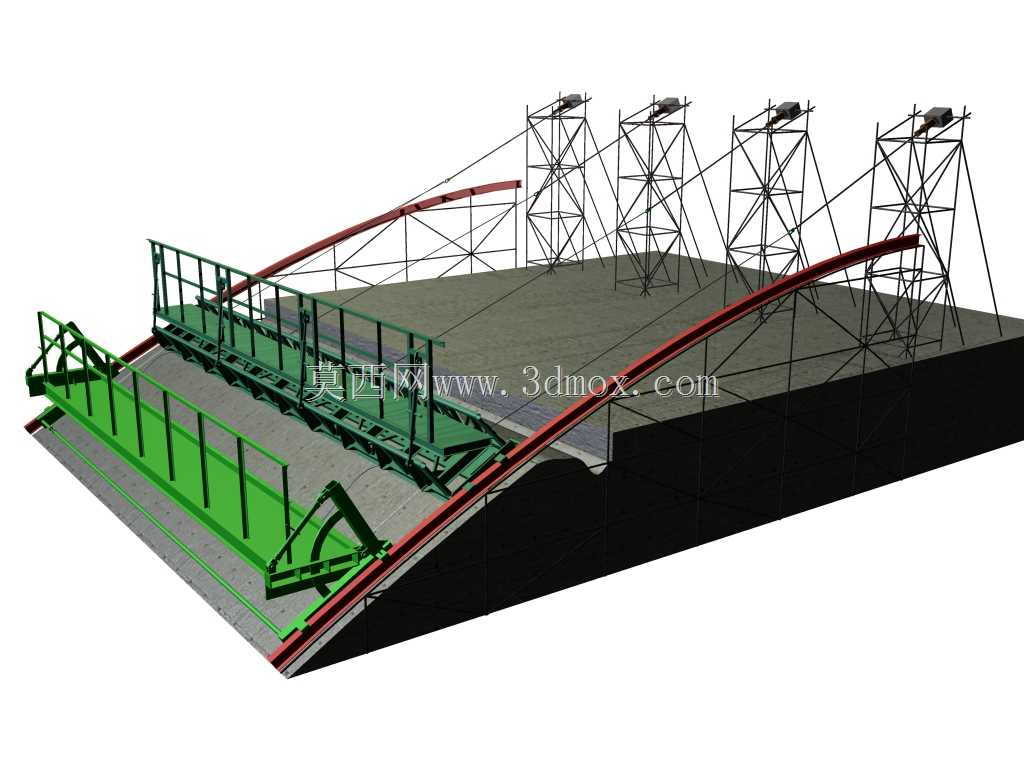

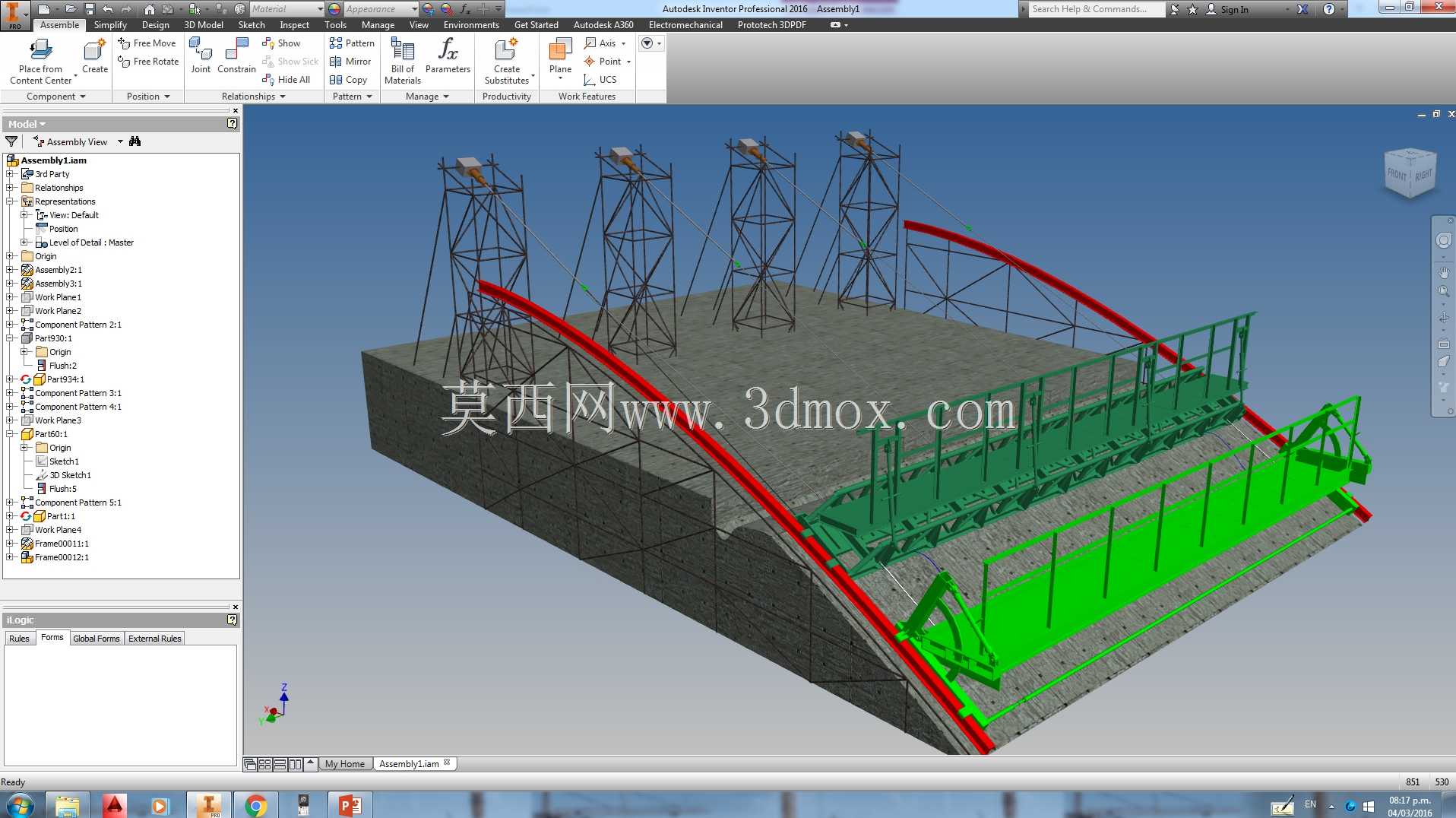

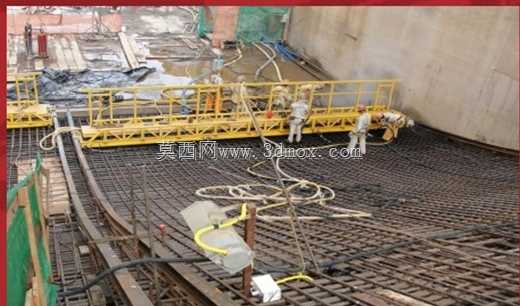

　　这套三维结构对应的是大跨度拱形桥梁拱上结构混凝土浇筑作业的成套模板支撑工装，在市政跨河桥、山区公路拱桥的现场浇筑施工环节中，这类工装直接决定了拱上铺装层、侧边防护结构的成型精度与作业安全。从结构组成来看，整套体系沿桥梁拱肋的弧度走向布设，底部贴合拱肋上缘的弧形轮廓设置承重分配梁，分配梁上方铺设整体式钢模板面板，作为混凝土浇筑的成型基面；模板临边侧设置分段式绿色防护栏杆，栏杆立柱与底部分配梁采用螺栓铰接固定，可随拱肋坡度调整安装角度，全程保持栏杆竖向垂直，满足高处作业临边防护的安全规范要求。拱肋上方的作业区域内，按等间距排布多组格构式脚手架支撑塔架，塔架底部设置可调底座，适配拱面不同位置的高度差，塔架顶部设置操作平台与临边防护，

　　用于作业人员绑扎钢筋、调整模板、振捣混凝土时的站位承载，相邻塔架之间设置交叉斜撑与缆风绳拉结，抵消拱面斜向布置带来的水平分力，避免架体沿拱面滑移失稳。设计阶段优先考虑了拱形结构的坡度适配性，所有与拱面接触的支撑构件底部都设置了角度可调的铰接支座，无需额外切割型钢即可适配不同矢跨比的拱形结构，减少现场焊接、切割的动火作业量；模板面板采用分块模块化设计，单块模板重量控制在人工可搬运范围内，可沿拱肋弧度逐块拼接，遇到拱肋局部线形偏差时，可通过模板背后的调节丝杆微调面板高程，保证成型后混凝土面的线形顺滑。安装边界方面，整套支撑体系的横向宽度覆盖桥梁半幅铺装作业面，纵向分段长度匹配单次混凝土浇筑的作业段长度，

　　架体最高处的操作平台与底部模板面的高差满足钢筋绑扎、混凝土振捣的作业空间要求，临边防护栏杆高出作业面1.2米，栏杆底部设置18厘米高的挡脚板，防止施工工具、物料滚落。整套体系的荷载传递路径清晰，混凝土浇筑时的竖向荷载通过模板面板传递至底部分配梁，再沿拱肋弧度传递至拱肋主体结构，脚手架塔架仅承担作业人员与小型机具的活荷载，避免了大跨度拱面搭设满堂支架带来的地基处理成本，尤其适用于跨河、跨峡谷这类桥下无搭设支架条件的拱桥施工场景，架体所有构件均采用标准化型钢制作，可在不同曲率的拱形结构施工中周转复用，降低施工工装的摊销成本。
