双层民用住宅钢结构框架三维设计

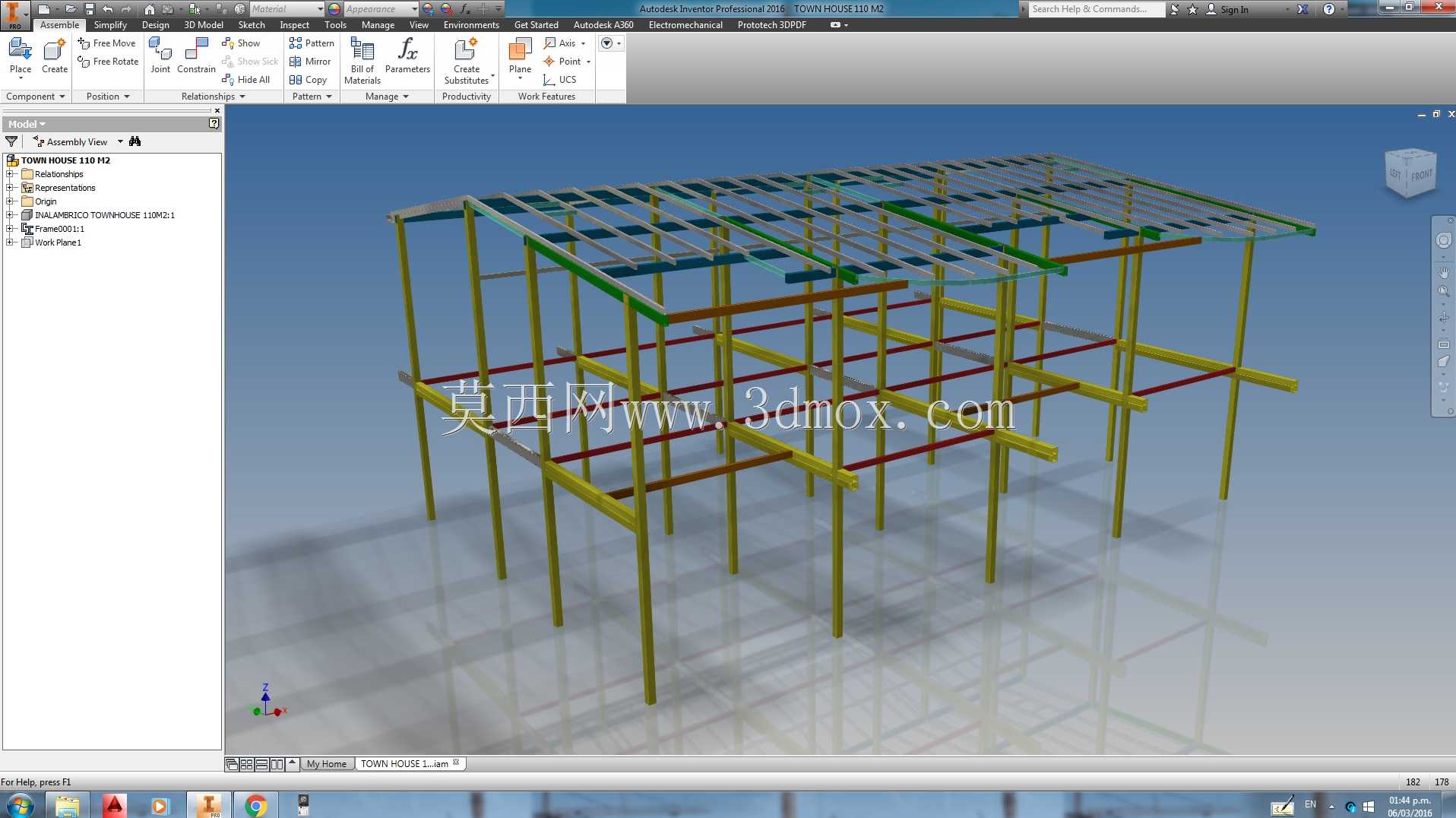

　　这套钢结构框架模型对应双层民用住宅的主体承重体系设计，在村镇自建房、小型独栋住宅的建造场景中具备较高的参考价值，可直接用于前期结构方案推演、构件预制加工的尺寸校核环节。从结构排布逻辑来看，模型完整还原了钢框架的传力路径：竖向承重采用等截面H型钢立柱，沿建筑开间、进深方向均匀布点，柱底预留与基础预埋件连接的安装端面，安装边界需匹配独立基础的预埋螺栓孔位间距，避免现场安装时出现对位偏差。横向承重体系区分主梁与次梁层级，沿立柱纵向排布的主梁采用更大截面规格的H型钢，与立柱通过刚性节点连接，承担次梁传递的楼面荷载；次梁沿开间方向等距排布，两端与主梁腹板通过螺栓铰接，间距匹配常规楼承板的铺设跨度要求，

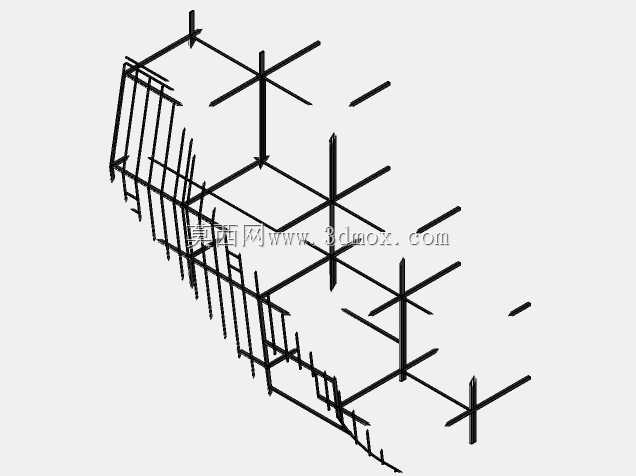

　　无需额外设置临时支撑即可满足楼承板安装的平整度要求。屋面层的钢梁排布结合双坡排水的坡度需求做了高差处理，屋脊位置的钢梁标高最高，两侧檐口位置钢梁按排水坡度逐段降低，钢梁上翼缘预留的檩条安装孔位间距匹配常规金属屋面檩条的固定尺寸，可直接适配彩钢瓦、金属夹芯板等常见屋面围护材料的安装。在节点设计上，所有梁柱连接位置均做了加劲肋补强处理，对应梁柱翼缘的受力集中区域设置横向加劲板，避免荷载传递过程中出现腹板局部失稳的问题；层间横梁位置预留了后续填充墙体的拉结件安装点位，外围护墙体施工时可直接通过拉结件与钢框架连接，无需额外在钢构件上现场钻孔破坏防腐涂层。从安装边界来看，整套框架的构件拆分完全遵循运输与现场吊装的尺寸限制，单根钢梁、

　　钢柱的长度控制在常规货运车辆的运输尺寸范围内，现场可通过螺栓拼接完成整体组装，无需大型起重设备即可完成小型住宅的框架搭建，适配村镇施工场地有限、大型设备进场困难的实际工况。模型中所有构件的截面规格、连接节点的孔位排布均符合轻型钢结构住宅的设计规范要求，可直接作为同类型自建房结构设计的参考模板，帮助结构设计人员快速完成框架排布、构件统计的前期工作，减少重复建模的工作量。
