叠层式工业散热模组结构设计

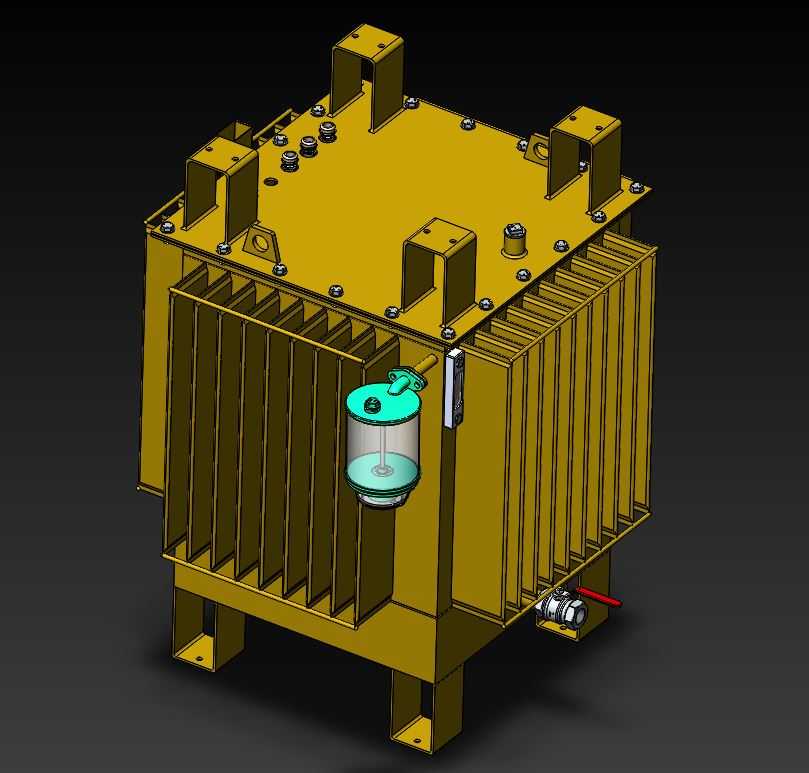

这款叠层式散热结构在工业电控、功率变换场景中应用十分广泛，日常配套在大功率整流单元、变频驱动模块旁，承担核心功率器件的热量导出与扩散职责，避免器件因结温过高触发降频或热击穿故障。从结构布局来看，主体采用多片平行散热翅片叠装的设计思路，翅片间距经过热仿真优化，既保证自然对流工况下空气能顺畅流经翅片间隙带走热量，也兼顾强制风冷场景下的风阻控制，不会因翅片过密导致风压损耗过大、散热效率不升反降。壳体侧端预留了多组外接安装支耳，支耳上开设标准安装孔位，安装时可直接通过螺栓固定在设备仓内的预设安装梁上，不需要额外设计转接支架，能大幅缩短现场装配的工时。壳体端面布置了多组接头安装位，可适配不同规格的功率线缆接头、温控传感器接头，所有接头位都做了凸台强化处理，避免接头反复插拔时造成壳体板面变形。结构设计阶段充分考虑了加工工艺性，翅片与基板采用嵌装压合的连接方式，相比传统焊接工艺，既降低了加工过程中的热变形量，也保证了翅片与基板之间的热传导效率，减少接触热阻带来的散热损耗。安装边界上，整体结构采用方正的立方体布局，侧边伸出的支耳最大外伸尺寸控制在常规电控仓的安装间隙范围内，不会和仓内相邻的走线槽、其他功能模块产生空间干涉；端面的接头布置避开了安装支耳的锁紧操作空间，现场接线时不需要额外调整设备安装位置就能完成线缆锁紧作业。日常运维过程中，这种平行叠片的结构也更便于清理积灰，压缩空气顺着翅片方向吹扫就能带走缝隙内堆积的粉尘，不需要拆解散热单元就能完成日常维护，适配多粉尘、长时间连续运行的工业现场工况。结构的受力设计也做了针对性强化，侧边的安装支耳和壳体主体采用折弯一体成型结构，相比焊接支耳的结构，抗振动性能更强，能适配设备运输过程中的颠簸工况，以及运行时带轻微振动的安装场景，不会出现支耳断裂、散热单元移位的问题。
