两级展开式圆柱齿轮传动减速箱结构

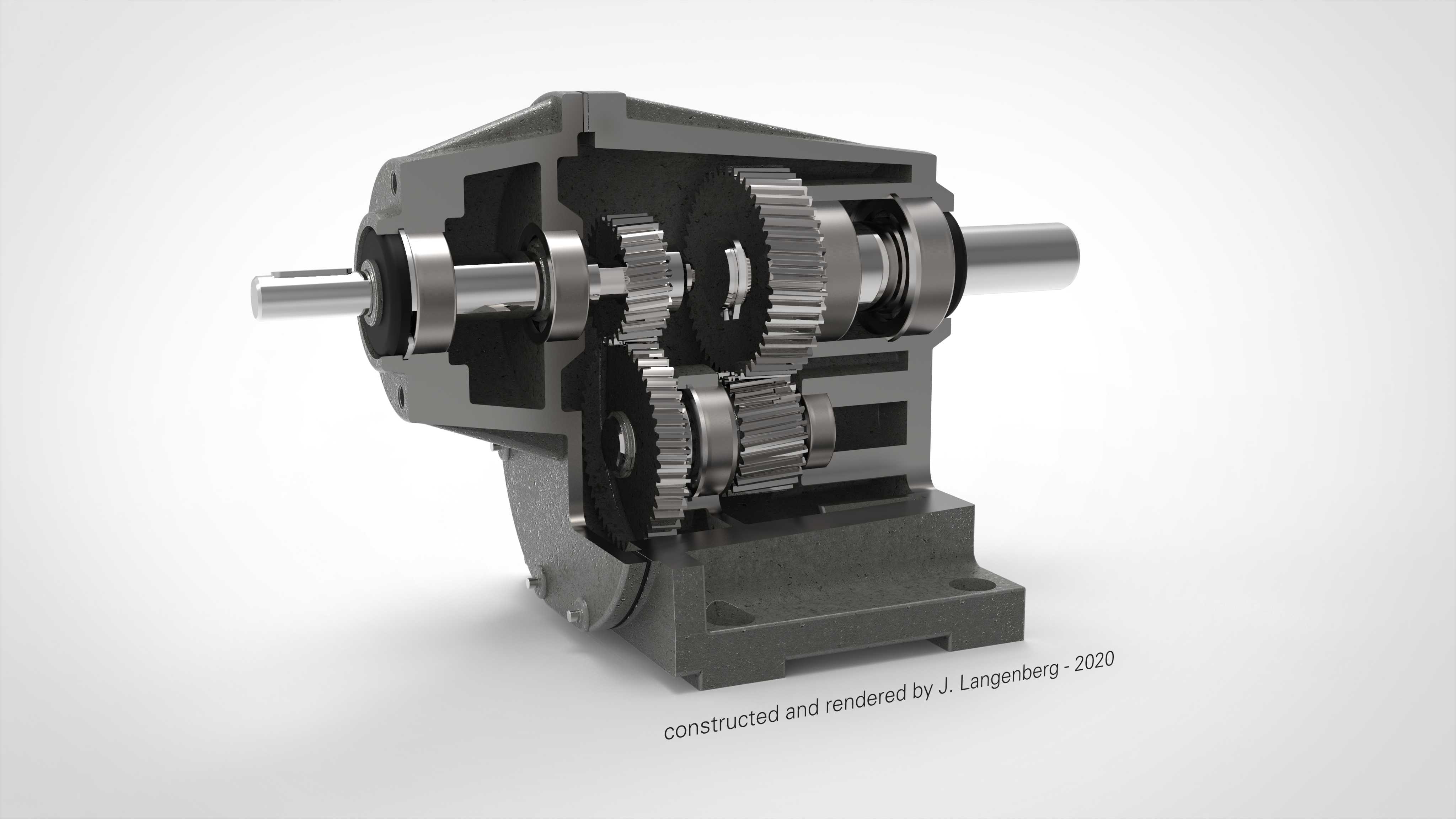

这款两级齿轮传动的减速装置，常配套在输送线驱动端、小型物料提升设备、轻工包装机械的动力输入端，用来匹配原动机高转速低扭矩的输出特性，将动力转换为作业端需要的低转速大扭矩输出，同时通过箱体的刚性支撑保证齿轮啮合的同轴度与运行稳定性。从结构布局来看，采用展开式两级圆柱齿轮传动方案，高速级小齿轮直接对接输入轴，通过第一对斜齿圆柱齿轮完成一级减速，动力传递到中间轴后，再通过低速级齿轮副完成二级减速，最终从输出轴传递到作业负载，这种布局的优势在于各级齿轮润滑条件均匀，轴系零件的装配工艺性较好，日常维护时拆解检查齿轮磨损、轴承间隙的操作难度更低。设计过程中优先考虑了轴系的刚度匹配，输入输出轴均采用深沟球轴承作为回转支撑，轴承位的轴肩高度严格按照轴承安装尺寸规范设计，既保证轴承内圈的轴向定位可靠，又不会因为轴肩过高影响后续轴承拆卸维护；箱体采用剖分式结构，箱座与箱盖通过定位销保证合箱精度，连接螺栓的排布避开了齿轮回转的干涉区域，底座的安装孔预留了足够的螺栓操作空间，安装时可以直接通过地脚螺栓将箱体固定在设备机架的安装平面上，不需要额外加装过渡连接座。在安装边界的尺寸把控上，输入轴与输出轴的中心高按照通用配套标准设定，轴伸端的键槽尺寸匹配常规联轴器的安装要求，箱体的整体宽度控制在紧凑范围内，不会占用过多的设备安装空间，同时箱体内腔预留了足够的储油空间，齿轮运转时可以通过飞溅润滑的方式将润滑油带到各个啮合齿面与轴承位置，不需要额外配置强制润滑管路，降低了配套设备的整体复杂度。齿轮参数的匹配上，两级传动的传动比分配按照等强度原则设置，高速级齿轮采用较小的模数保证传动平稳性，低速级齿轮采用更大的模数应对大扭矩传递的载荷需求，齿向修缘的设计可以抵消部分轴系受载变形带来的齿面偏载问题，延长齿轮副的实际使用寿命。箱体的观察窗设置在合箱面的上方位置，日常巡检时可以直接观察内部齿轮的啮合状态与润滑油液位，不需要拆开箱盖就能完成基础的运行状态检查，放油螺塞设置在箱座底部的最低位置，更换润滑油时可以完全排空箱体内的旧油，避免残留的金属碎屑影响新油的润滑效果。
