桁架式桥梁结构静力学应力分析模型

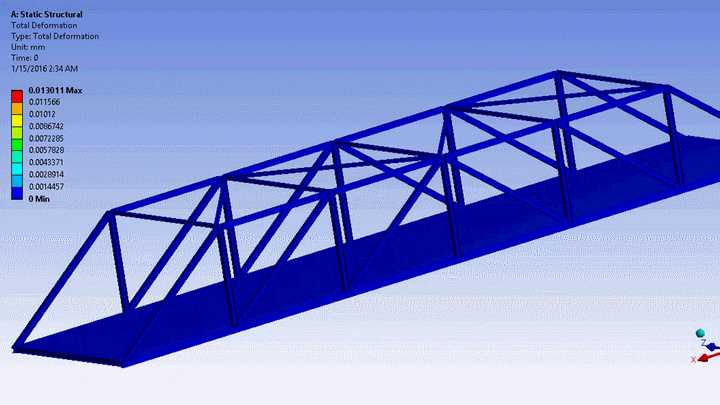

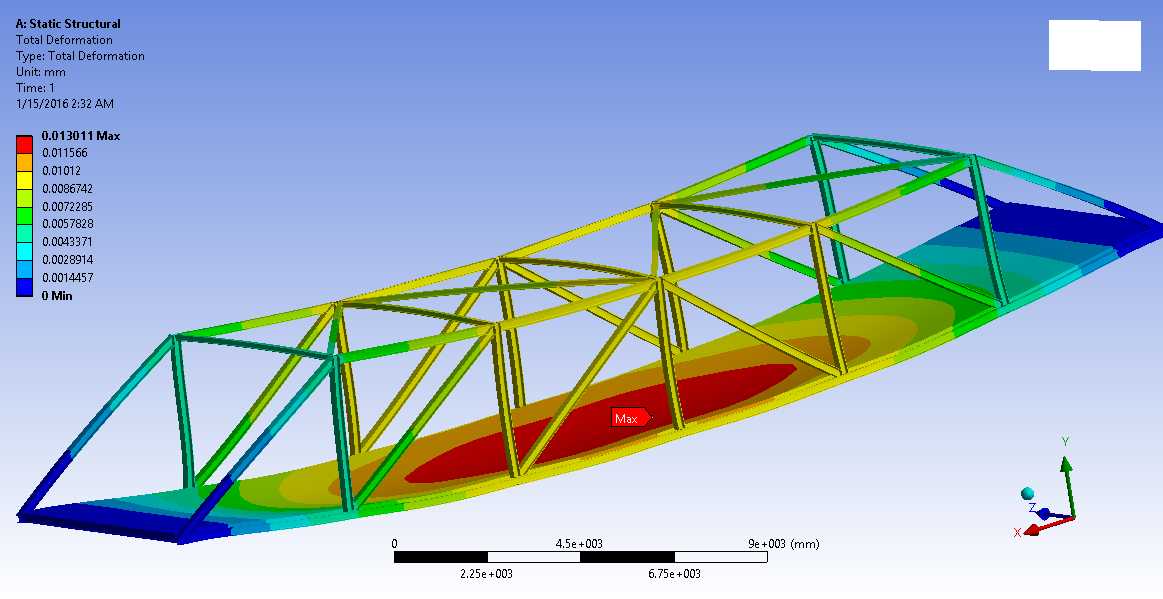

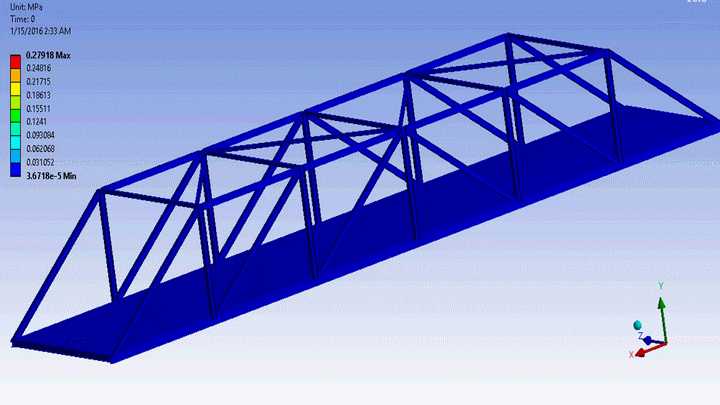

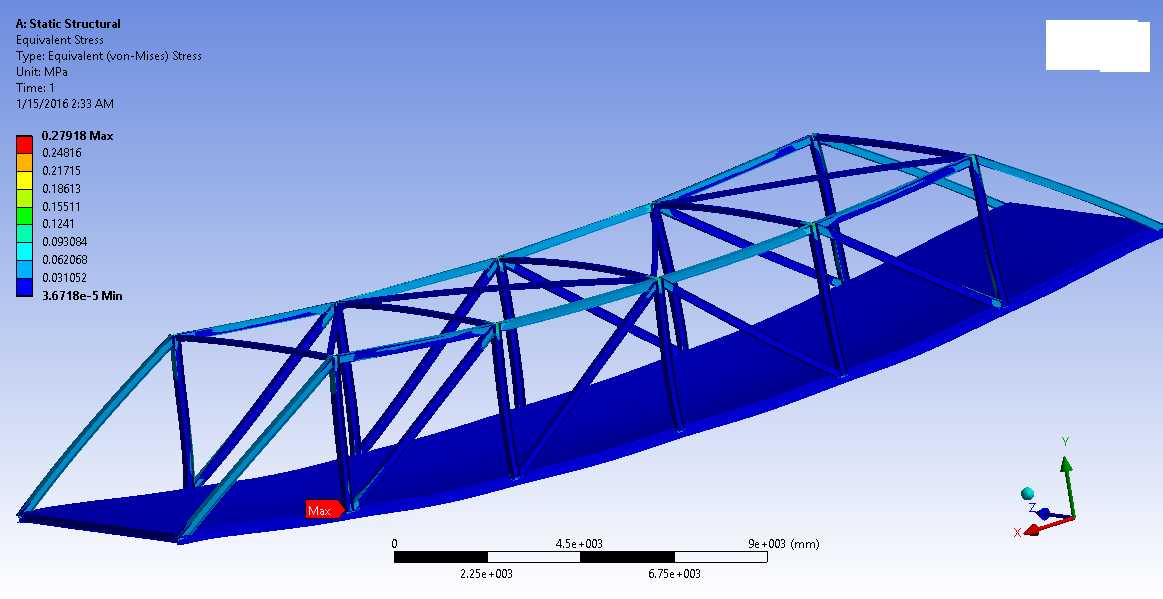

该模型针对下承式桁架桥梁开展静力学仿真分析，核心服务于桥梁结构方案验证、杆件截面选型校核、受力薄弱点定位等工程场景，可直接为同类型钢桁架桥的初步设计、结构优化提供仿真参考依据。从结构设计逻辑来看，模型采用三角形桁架作为主受力骨架，依托三角形结构的几何不变特性，将桥面传递的竖向荷载通过斜杆、竖杆分解为轴向拉压应力，充分发挥钢材轴向受力性能优异的材料特性，避免构件出现大弯矩受力状态，有效降低整体结构自重。主桁架沿桥跨方向对称布置，上下弦杆分别承担跨中弯矩带来的拉压作用，斜腹杆根据受力方向匹配截面规格，竖杆主要承担节点集中荷载与横向联系作用，桥面系采用正交异性板结构模拟，与下弦节点做刚性连接处理，保证荷载传递路径与实际工程状态一致。仿真分析环节重点提取了结构总变形云图与应力分布结果，从结果分布来看，跨中区域桥面与下弦杆变形量最大，向两端支座位置逐步递减，应力集中区域主要出现在跨中斜腹杆与下弦杆的连接节点、支座位置斜杆端部，这些位置在实际工程中需要额外增设加劲肋、优化节点板尺寸，避免局部应力超出材料许用值。模型的尺寸边界按照常规中小跨径桁架桥设定，跨长方向预留了支座安装位置，横向宽度满足双向通行的桥面净空要求，主桁架高度根据跨径比做了优化匹配，保证整体刚度满足通行荷载下的挠度限值要求。在实际工程应用中，这类仿真模型可在方案阶段快速验证不同杆件截面、不同桁架布置形式的受力差异，无需制作实体缩尺模型即可完成多方案比选，大幅缩短结构设计周期，同时可针对重载通行、极端荷载等工况做专项受力校核，排查结构设计中的安全隐患，为后续施工图设计、杆件加工制作提供明确的受力数据支撑。建模过程中对节点连接做了符合工程实际的简化处理，既保证仿真计算的收敛性，又不会过度简化导致受力结果失真，所有杆件的受力方向、约束条件都与实际桥梁安装使用状态保持一致，仿真结果具备实际工程参考价值。
